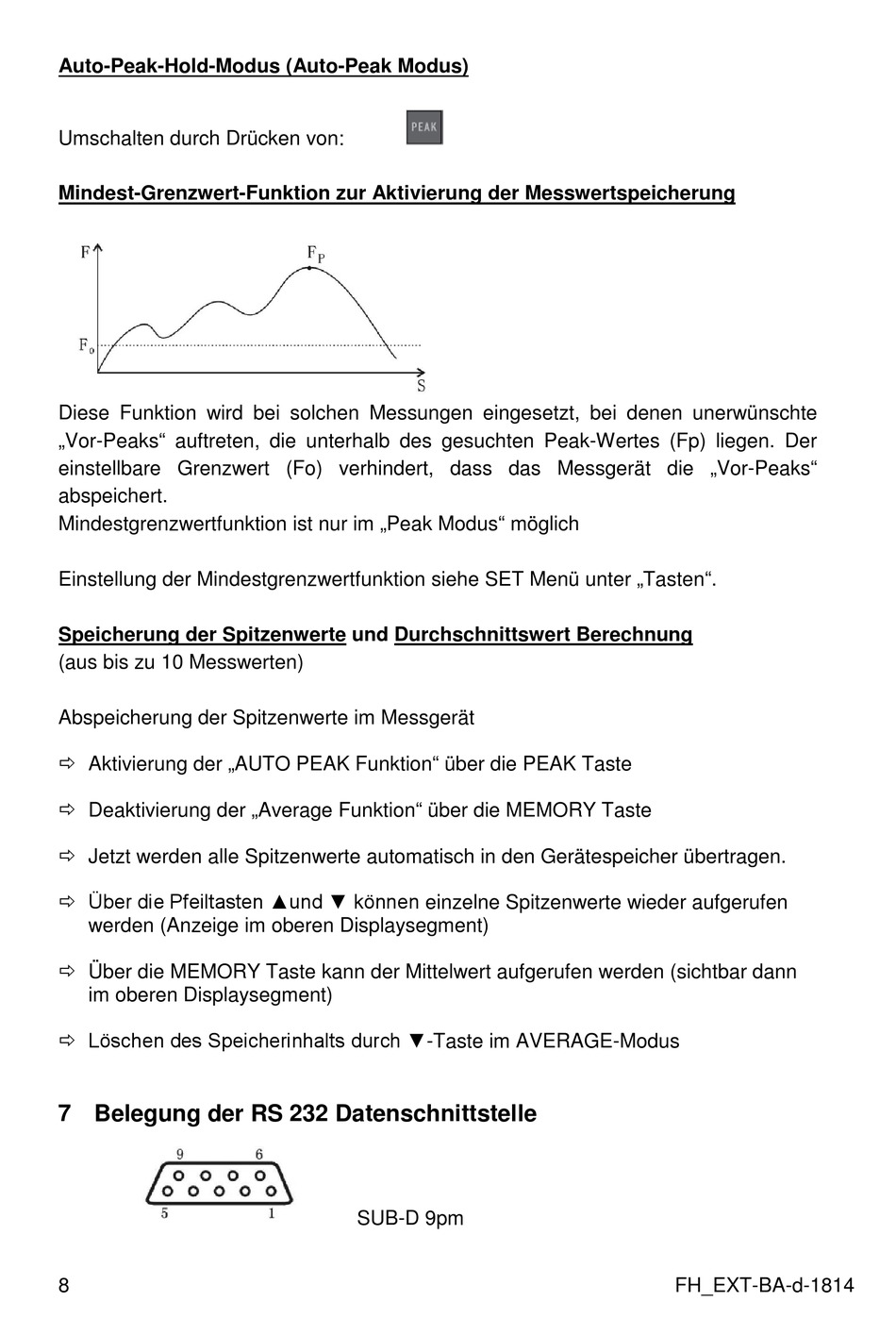

Auto-Peak-Hold-Modus (Auto-Peak Modus)
Umschalten durch Drücken von:
Mindest-Grenzwert-Funktion zur Aktivierung der Messwertspeicherung
Diese Funktion wird bei solchen Messungen eingesetzt, bei denen unerwünschte
„Vor-Peaks" auftreten, die unterhalb des gesuchten Peak-Wertes (Fp) liegen. Der
einstellbare Grenzwert (Fo) verhindert, dass das Messgerät die „Vor-Peaks"
abspeichert.
Mindestgrenzwertfunktion ist nur im „Peak Modus" möglich
Einstellung der Mindestgrenzwertfunktion siehe SET Menü unter „Tasten".
Speicherung der Spitzenwerte und Durchschnittswert Berechnung
(aus bis zu 10 Messwerten)
Abspeicherung der Spitzenwerte im Messgerät
 Aktivierung der „AUTO PEAK Funktion" über die PEAK Taste
 Deaktivierung der „Average Funktion" über die MEMORY Taste
 Jetzt werden alle Spitzenwerte automatisch in den Gerätespeicher übertragen.
 Über die Pfeiltasten ▲und ▼ können einzelne Spitzenwerte wieder aufgerufen
werden (Anzeige im oberen Displaysegment)
 Über die MEMORY Taste kann der Mittelwert aufgerufen werden (sichtbar dann
im oberen Displaysegment)
 Löschen des Speicherinhalts durch ▼-Taste im AVERAGE-Modus

7 Belegung der RS 232 Datenschnittstelle

8
SUB-D 9pm
FH_EXT-BA-d-1814
