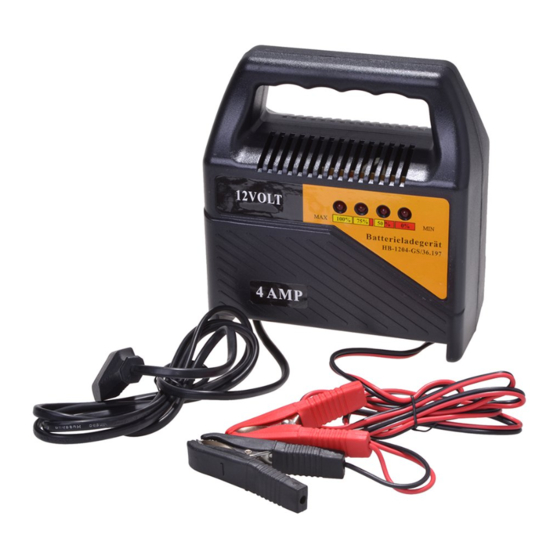

Filmer 36.197 Kurzanleitung

Autobatterie-Ladegerät
1. Allgemeine Beschreibung
(1) Die Ladegeräte der Serie HB sind einfach in der Bedienung, sicher in der Anwendung und haben eine hohe Gesamt­
leistung. (Wichtig: Die Ladegeräte der Serie HB­1206S­GS/36.198 können auf 6V oder 12V eingestellt werden, so dass
sie in der Lage sind, 6V­Batterien oder 12V­Batterien aufzuladen. Wenn Sie beispielsweise eine 6V­Batterie aufladen
möchten, brauchen Sie nur den Wahlschalter am Ladegerät auf die 6V­Position zu stellen.)
(2) Sollte es während des Ladevorgangs zu einer Überladung kommen, so hält das Ladegerät dank seiner speziellen
Überlade­Schutzvorrichtung den Strom und die Spannung auf dem gewünschten Niveau konstant.
(3) Falls es zu einem Kurzschluss kommt, schaltet sich das Ladegerät automatisch aus und ist nach ein bis zwei Minuten
wieder betriebsbereit.
(4) Der Ausgangsstrom des Ladegeräts ist ein stationärer Strom, wodurch das Ladegerät gut gegen eventuelle Strom­
schwankungen geschützt ist. Im Vergleich mit der Aufladung durch eine Lichtmaschine dauert die Aufladung Ihrer
Fahrzeugbatterie nur 3­4 Stunden.
(5) Ladestandanzeige: Das Gerät besitzt verschiedene Kontrollleuchten, die in verschiedenen Stärken leuchten. Je heller
die Lampe aufleuchtet, desto weniger Strom wird während des Ladevorgangs benötigt:
Bei der Serie HB­1204­GS/36.197 leuchten bei Anschluss an die Batterie alle Kontrollleuchten.
Je nach Ladestatus erlischt die jeweilige Kontrollleuchte. Leuchtet nur noch die 100%­Kontrollleuchte ist der Ladevorgang
beendet.
Bei der Serie HB­1206­GS/36.198 leuchten bei Anschluss an die Batterie alle Kontrollleuchten von Minium bis Maximum.
Je nach Ladestatus erlischt die jeweilige Kontrollleuchte. Leuchtet nur noch die linke Maximum­Kontrollleuchte ist der
Ladevorgang beendet.
2. Technische Parameter
Modell: HB-1204-GS/36.197
Eingang: 230V AC 50Hz 51W
Ausgang: 12V DC 2.8A
3. Bedienungsanleitung
Die Benutzung des Ladegeräts ist sehr einfach und bequem. Stecken Sie die rote Klipsvorrichtung an den positiven Pol
der Batterie (mit + gekennzeichnet) und die schwarze Klipsvorrichtung an den negativen Pol (mit – gekennzeichnet) und
schließen Sie das Gerät dann ans Stromnetz an. Die Batterie wird nun geladen.
4. Wichtige Bedienungshinweise
(1) Bei Inbetriebnahme des Geräts muss der Wechselstrom 220 – 240V betragen.
(2) Die rote und schwarze Klipsvorrichtung sollte während des Ladevorgangs nicht berührt werden, um einen Kurzschluss zu
vermeiden.
(3) Bitte bewahren sie das Ladegerät an einem gut durchlüfteten, trockenen Ort auf und nicht in der Nähe von Leuchtquellen.
Art.-Nr. 36.197 & Art.-Nr. 36.198
Modell: HB-1206S-GS/36.198
Eingang: 230V AC 50Hz 64W
Ausgang: 6V DC 3.52A
12V DC 3.52A
Diedrich Filmer GmbH
Jeringhaver Gast 5
D ­ 26316 Varel
Tel.: +49 (0) 4451 1209­0
www.filmer.de
