Tischventilator Vento TV 34 und TV 45
Montage- und Bedienungsanleitung
Schwenkfunktion
Motorgehäuse
Schnellstart
1

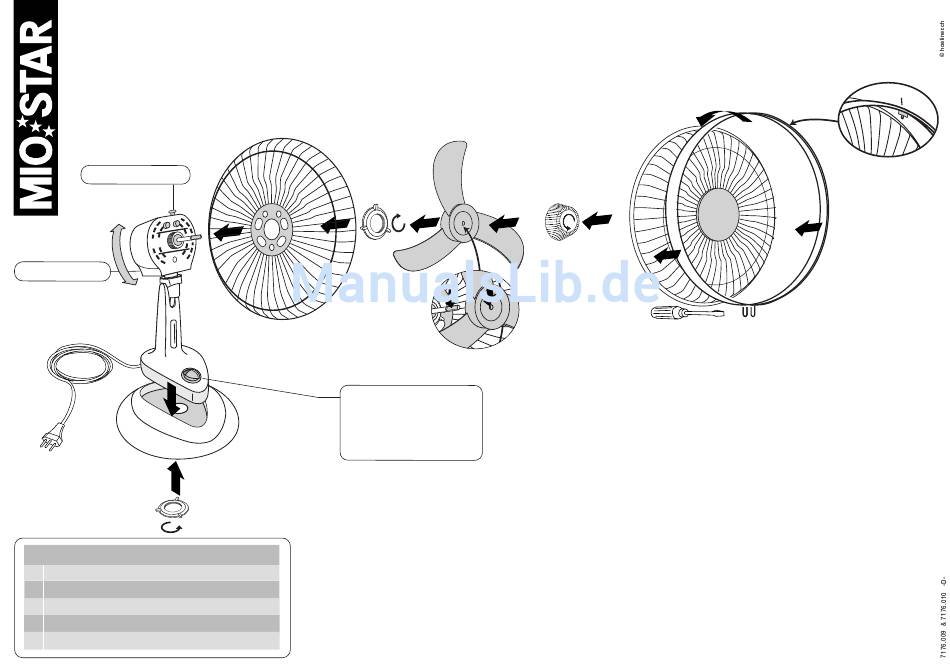

Montage (s. oben, Schritte 1 – 10)
2
Ventilator auf stabile Standfläche stellen
3
Netzstecker einstecken (230 V)
4
Mit Ein-/Ausschalter einschalten («1», «2» oder «3»)
5
Schwenkfunktion einschalten (Knopf drücken)
3.
4.
Ein-/Ausschalter:
1.
- «0» Ausgeschaltet
- «1» schwacher Luftstrom
- «2» mittlerer Luftstrom
- «3» starker Luftstrom
2.
6.
5.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
8. 9.
7. / 10.
Motoreinheit in Standfuss stecken (fest drücken)
Fuss mit Mutter befestigen
Hinteres Schutzgitter auf Motoreinheit stecken
Schutzgitter mit Mutter fixieren
Propeller aufsetzen (auf flache Seite in Öffnung und auf
Motorachse achten)
Propeller mit Verschlussdeckel fixieren (im Gegen-
Uhrzeigersinn drehen)
Schraube an Haltering lösen
Haltering von vorne über das vordere Schutzgitter schieben
Zuerst Nase des Halterings über das hintere Schutzgitter
hängen. Schutzgitter mit Haltering auf das hintere Schutzgitter
stecken
Schraube anziehen. Auf guten Sitz des Halterings
und des Schutzgitters achten
Nase
8.
