mio star Vento SV 45 Montage- Und Bedienungsanleitung

Standventilator Vento SV 45
Montage- und Bedienungsanleitung
Schwenkfunktion
Motorgehäuse
4.
5.
anziehen
Schnellstart
1
Montage (s. oben, Schritte 1 - 13)
2
Ventilator auf stabile Standfläche stellen
3
Netzstecker einstecken (230 V)
4
Mit Ein-/Ausschalter einschalten («1», «2» oder «3»)
5
Durch vertikales Schwenken den Austrittswinkel wählen
6
Schwenkfunktion einschalten (Knopf drücken)
6.
Ein-/Ausschalten:
- «0» Ausgeschaltet
3
- «1» schwacher Luftstrom
2
1 - «2» mittlerer Luftstrom
0
- «3» starker Luftstrom
lösen
7. 8.
3.
2.
1.
11.
9.
10. / 13.

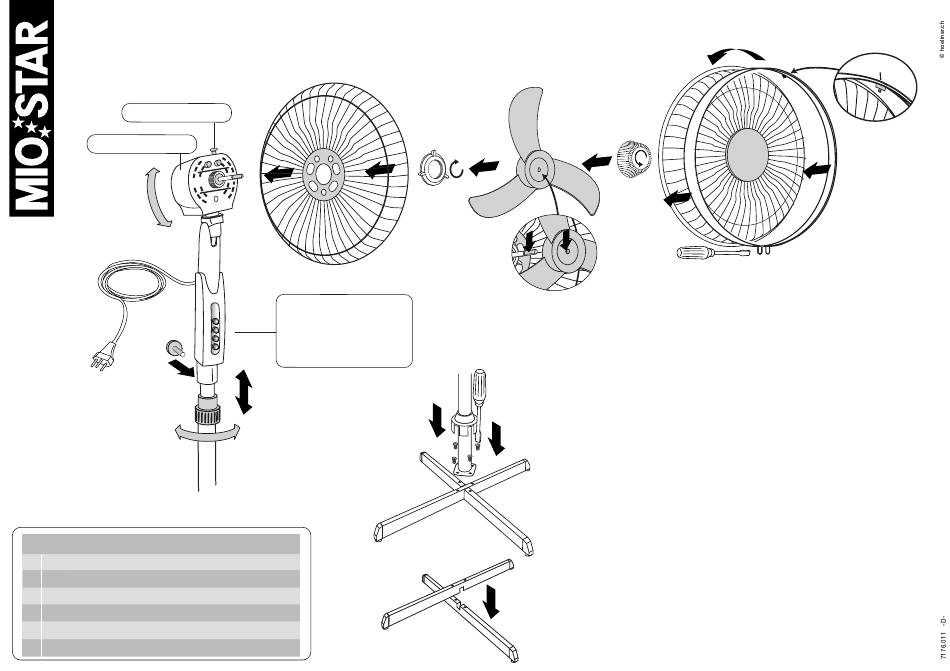

1.
Standfüsse ineinander stecken
2.
Standrohr anschrauben (4 Schrauben)
3.
Abdeckung nach unten schieben
4.
Motoreinheit auf Standrohr stecken und mit Schraube
befestigen
5.
Feststellring lösen und Höhe einstellen. Feststellring
wieder anziehen
6.
Hinteres Schutzgitter auf Motoreinheit stecken
7.
Schutzgitter mit Mutter fixieren
8.
Propeller aufsetzen (auf flache Seite in Öffnung und
auf Motorachse achten)
9.
Propeller mit Verschlussdeckel fixieren (gegen den Uhr-
zeigersinn drehen)
10.
Schraube an Haltering lösen
11.
Haltering von vorne über das vordere Schutzgitter schieben
12.
Zuerst Nase des Halterings über das hintere
Schutzgitter hängen. Schutzgitter mit Haltering auf das
hintere Schutzgitter stecken
13.
Schraube anziehen. Auf guten Sitz des Halterings
und des Schutzgitters achten
12.
Nase
11.
