1.6.1

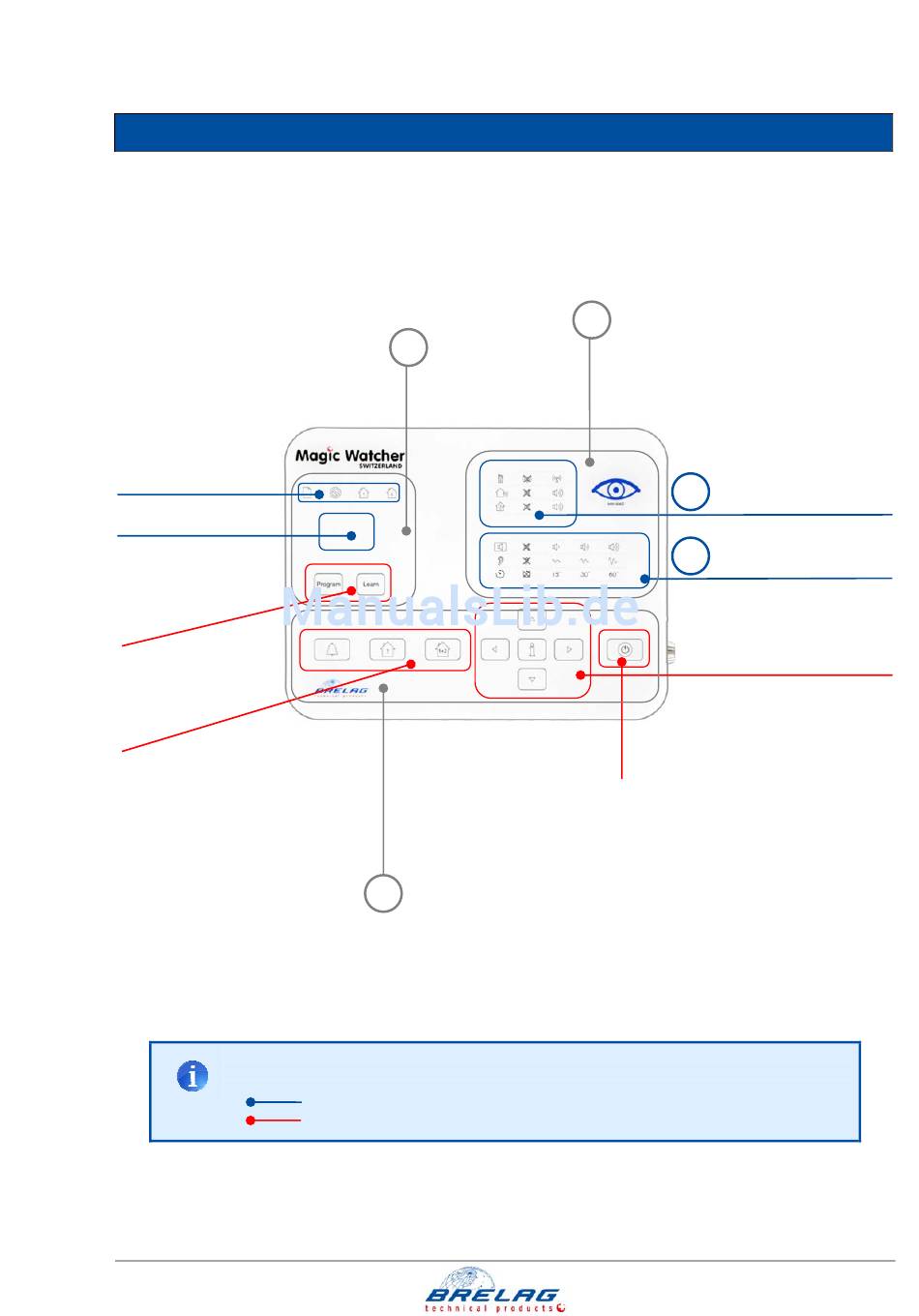

Zentrale (Überblickskizze)
Programmierbereich:
Einlernen der optionalen Zusatzgeräte
und die Zuweisung zu den Betriebsarten
Zuordnungsanzeige:
Anzeige Betriebsmodus-
zuordnung
Display: Anzeige bei
Programmierung und
Alarm
Programmierungstas-
ten: Programmierungs-
und Learn-Taste
Betriebsmodus-Tasten:
Auswahl der gewünschten
Betriebsart
Legende:
Version 2.3
1.6
Produktskizzen und Erläuterungen
1
Bedienbereich:
Alarmanlage wird hier bedient, Einstellungen
werden vorgenommen und Betriebsmodi ausge-
wählt und scharfgeschaltet
3
Anzeigen und Displays
Bedienungstasten (mittels Touch-Technologie)
2
Einstellungsansichten-Bereich: Anzeige-
bereich der vorgenommenen Einstellungen
bei der Zentrale und den optionalen Zu-
satzgeräten (A+B leuchten zusammen als
ein Display auf)
Anzeige der getätigten Ein-
stellungen an den optiona-
A
len Zusatzgeräten
Anzeige der getätigten Ein-
B
stellungen an der Zentrale
Navigationstasten:
Einstellungen verändern an
A
und
B
durch
A
Scharfschalt-Taste: Scharfschal-
tung/Unscharfschaltung bzw. Aktivie-
rung/Deaktivierung des zuvor gewähl-
ten Betriebsmodus
und Navigation
und
B
Seite 11 / 84
