Externe Nullpunktkorrektur (optional)

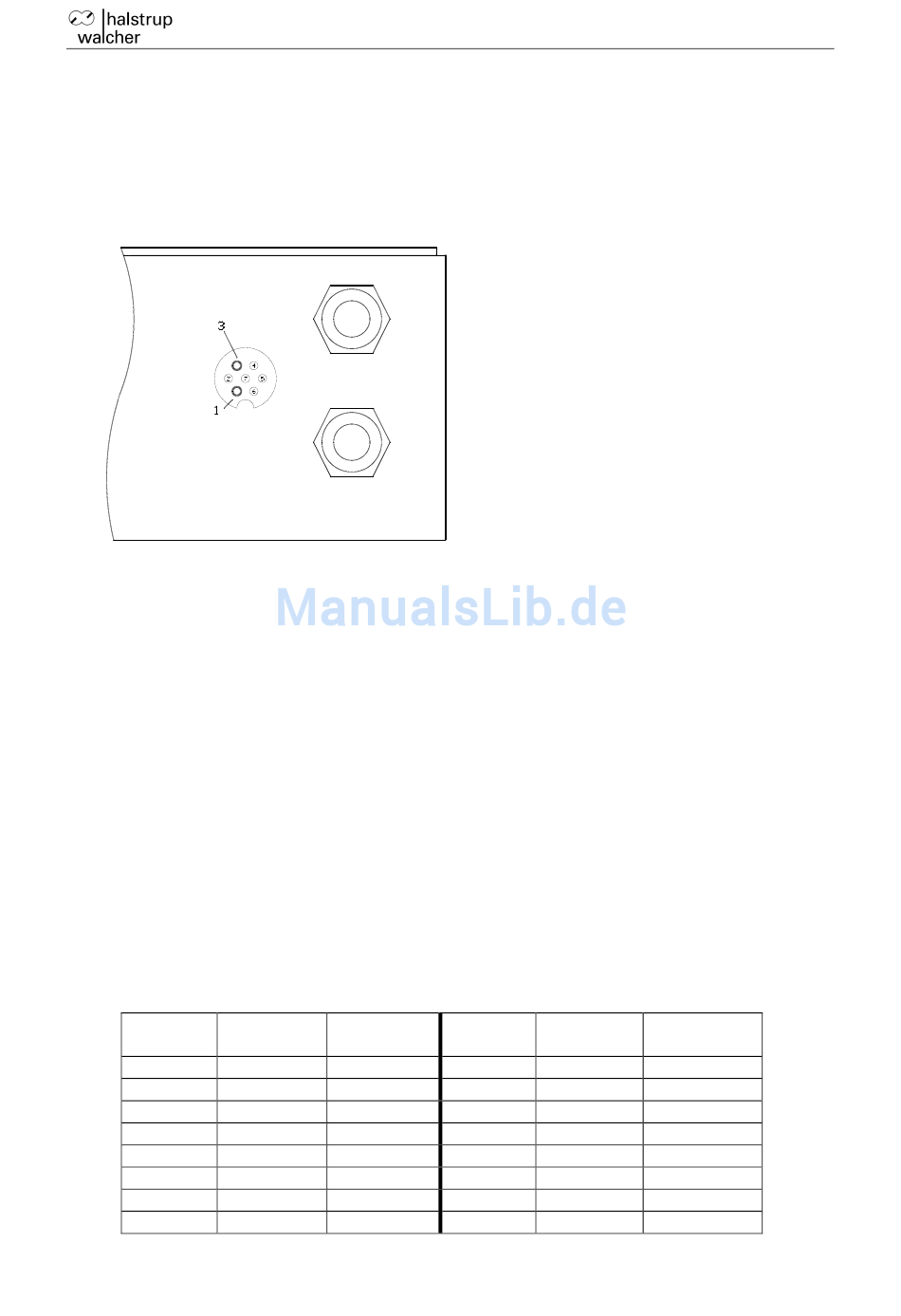

Anschluss des 7-poligen Rundsteckers:
Stift 1: Masse
Stift 3: potentialfreier Kontakt oder +5 V...+24 V Pegel
- Bild 3 -
Es gibt zwei Modi für die externe Nullpunktkorrektur:
1.) Der Kontakt ist geöffnet bzw. ein High-Pegel steht an:
Ein Nullsetzen wird durch kurzes Schließen des Kontaktes bzw. durch einen kurzen
( >50 ms) Low-Pegel erreicht, das zyklische Nullsetzen bleibt jedoch aktiv.
2.) Der Kontakt ist geschlossen bzw. es liegt ein Low-Pegel an:
Ein Nullsetzen wird nur durch kurzes Öffnen des Kontaktes bzw. durch einen kurzen
( >50 ms) High-Pegel erreicht, das zyklische Nullsetzen wird unterdrückt.
6
Konfigurieren des Analogausgangs
Mit Hilfe des Schalters S1 kann die Zeitkonstante und die Betriebsart des Sensors
nach folgender Tabelle eingestellt werden:
Schalter-
Zeitkon-
stellung
stante
0
keine
1
1 s
2
2,5 s
3
5 s
4
10 s
5
20 s
6
30 s
7
40 s
Betriebsanleitung P 92
Ausgangs-
Schalter-
signal
stellung
linear
8
linear
9
linear
A
linear
B
linear
C
linear
D
linear
E
linear
F
11
Zeitkon-
Ausgangs-
stante
signal
keine
radiziert
1 s
radiziert
2,5 s
radiziert
5 s
radiziert
10 s
radiziert
20 s
radiziert
30 s
radiziert
40 s
radiziert
