Normalbetrieb nach Ablauf ~1 Minute nach der vorigen Abfrage. Bei der Ablesung/Speicherung der
Konfiguration erfolgt die Kommunikation unmittelbar mit dem Wärmezähler.
7.1.4. Konfiguration des Impulsausgangs
Es ist möglich, sechs Betriebsmodi des Impulsausgangs zu konfigurieren:
• Grundmodus ist dann, wenn der Ausgang inaktiv ist
• Modus ein Impuls pro eine Umdrehung des Rotors des Durchflusssensors
• Testmodus, wenn der Impulswert proportional zum durch den Durchflussumformer gemessenen Vo-
lumen ist, die Impulskonstante hängt vom Durchflusssensor ab
• Ausgang proportional zur Wärme, mögliche Einstelllungen (Tabelle unten):
• ein Impuls entspricht einem Zuwachs um 0,1 des kleinstmöglichen am LCD angezeigten Wärme-
werts
• ein Impuls entspricht einem Zuwachs um den kleinstmöglichen am LCD angezeigten Wärmewert
• ein Impuls entspricht einem Zuwachs um 10-fache des kleinstmöglichen am LCD angezeigten Wär-
mewerts
Einstellung
des Impulsausgangs
0.1
1
10
Achtung: Die Impulse werden durch das CMOS-Tor abgeleitet. Zur korrekten Funktion ist die Verwen-
dung der Schnittstellen mit galvanischen Isolation erforderlich, die durch Apator-Powogaz
angeboten werden. Die Verwendung des Impulsausgangs im Testmodus (schnell), für den die
maximale Frequenz 64 Hz beträgt, erhöht wesentlich die Stromentnahme von der Batterie.
Beim Dauerbetrieb in diesem Modus beträgt die Betriebsdauer im Batteriebetrieb ca. 1 Jahr.
Achtung: Fehler der Methode der Impulsgebung, für Arbeit in einem zur Energie bzw. zum Volumen
proportionalen Modus, beträgt +/- 1 Impuls. Bei der Prüfung der korrekten Funktionsweise
des Umrechners aufgrund der gezählten Impulszahl am Ausgang ist solche Prüfungszeit
anzupassen (entsprechende Impulszahl), dass der Fehler der Methode möglichst gering ist.
Zum Beispiel: für das Gestell 0.6, Arbeit im proportionalen Modus zum Volumen und Durch-
fluss Q
=600 dm
p
flussmessung beträgt 500. Der Fehler der Methode beträgt in diesem Fall 1/10 MPE, d.h. 0,2
%, der Test dauert ca. 30 Sekunden.
7.2. Drahtlose Schnittstelle
BESONDERE MERKMALE
• Einfache Montage und Demontage.
• Die Montage des Moduls hat keinen Einfluss
auf die Eichungsmerkmale des Wärmezählers.
• Datenübertragung erfolgt drahtlos.
• Plug & Play System.
• Fernablesung der Anzeigen von bis zu 100 Me-
ter Entfernung.
• Schutzart IP54.
GJ
0.1 MJ/Imp.
1 MJ/Imp.
10 MJ/Imp.
/h. Die empfohlene Zahl der Impulse zur Prüfung der Genauigkeit der Durch-
3
Wärmeeinheit
kWh
0.01 kWh/Imp.
0.1 kWh/Imp.
1 kWh/Imp.

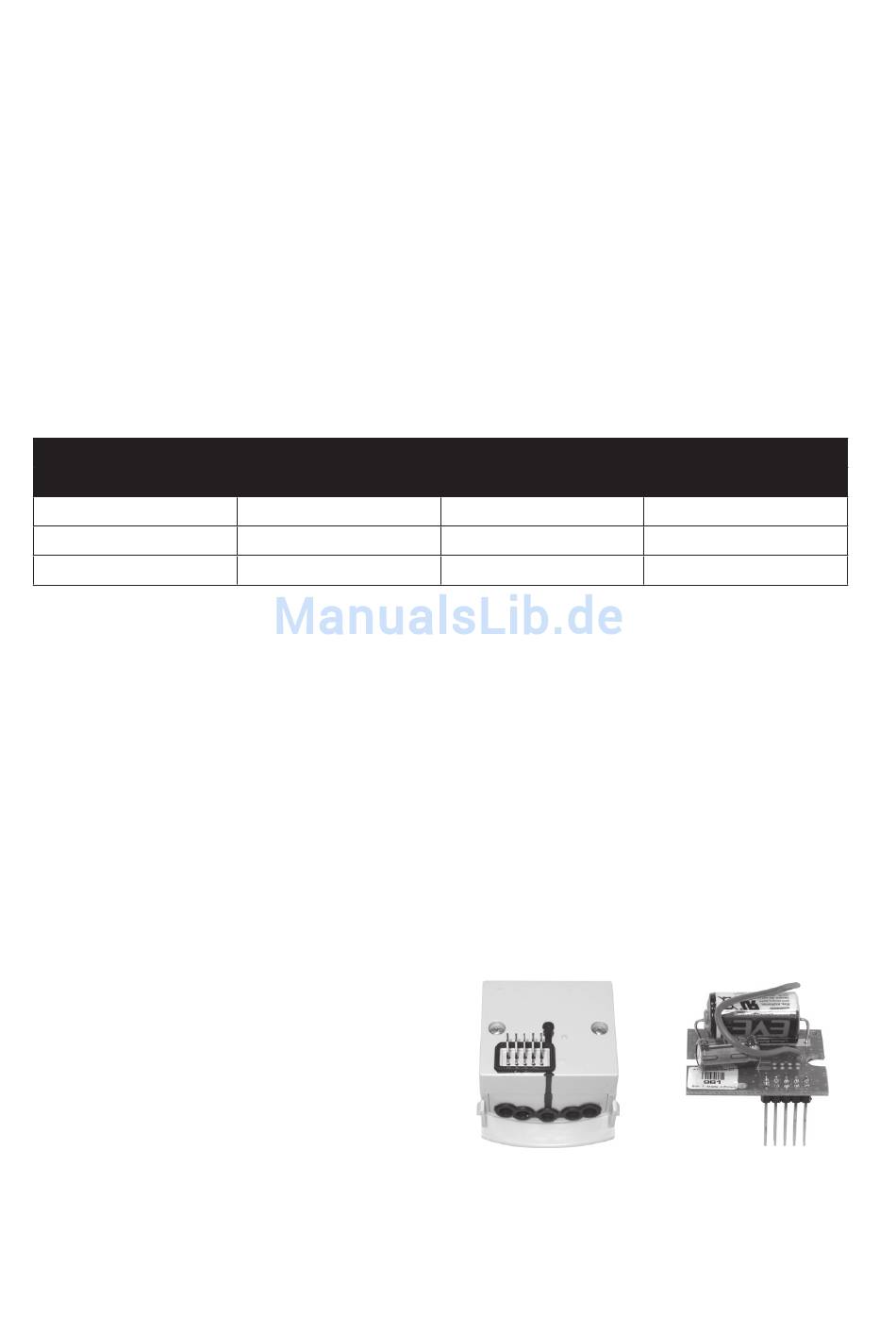

KOMPLETTMODUL
Ansicht von der Seite
der Anschlusskontakte
- 21 -
Gcal
0.1 Mcal/Imp.
1 Mcal/Imp.
10 Mcal/Imp.
MODUL DES DRAHTLO-
SEN GEBERS
(zum Einbau
im Gehäuse)
