Inhaltszusammenfassung für Gigabyte sumo 5112 GZ-FADA51-CJB

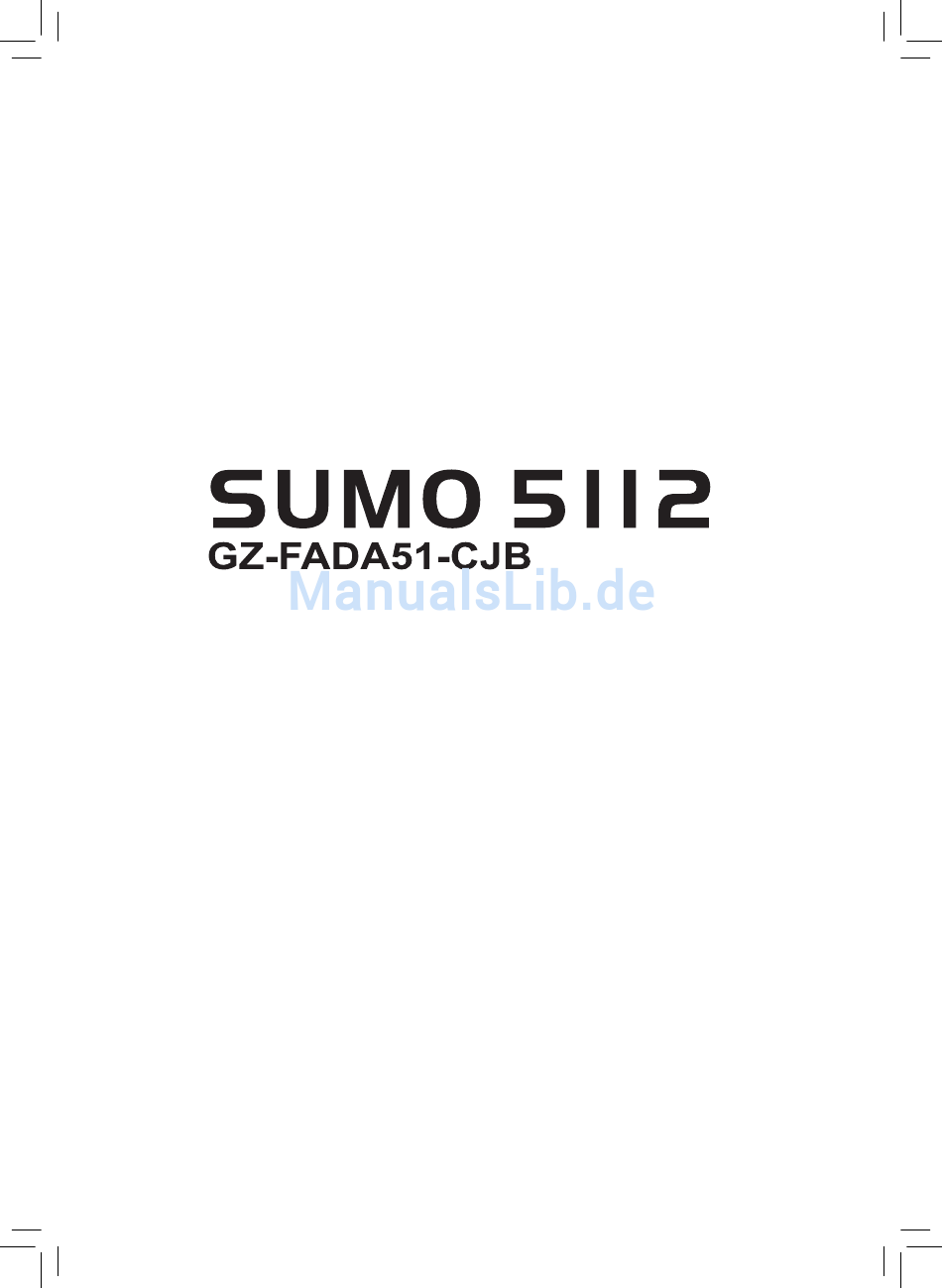

- Seite 1 Schwarz Deutsche Benutzeranleitung...
- Seite 2 Vielen Dank für den Erwerb eines GIGABYTE Gehäuses. GIGABYTE widmet sich der Integration von Flüssig/Luft-Kühllösungen in Gehäusen, um den Anwender mit einer optimalen Lösung bei der thermalen Verlustleistung zu versorgen. Besuchen Sie für weitere Informationen und Spezifikationen über die „SUMO“ Serie bitte die Gigabyte Webseite.
-
Seite 3: Inhaltsverzeichnis
4-8 Installation des internen 3,5”-Geräteschachts 4-9 Anwendung der herausnehmbaren/zweirichtigen HDD-Halterung 4-10 Installation eines 2,5” Gehäuses 4-11 Anwendung der benutzerdefinierten LED Beleuchtung 4-12 Anwendung des Sicherheitsschlosses 4-13 Anwendung der Fußstützen 4-14 Anwendung des Flüssigkühlsystems 4-15 Empfohlene GIGABYTE -Produkte für die Thermallösung Deutsch... -
Seite 4: Vorstellung Der Komponenten
1. Vorstellung der Komponenten 1-1 Innenaufbau des Gehäuses Netzgeräte-Schacht 5,25” Frontgeräteschacht Duale Rückseitenlüfter Motherboard-Einsatz und PCI Ein- schubplatte 3,5” Frontgeräteschacht PCI werkzeugfreie Befestigungen 3,5” Interner Geräteschacht Rohrauslässe Vorderer Eingangslüfter Fußstütze Zubehörbox (Siehe unten stehende Abbildungen für die Inhalte der Zubehörbox) Kupferabstandshalter x 11 Motherboardsicherungss- Netzgerät-Befestigungss-... -
Seite 5: Kabelausrüstung
Kabelausrüstung (Siehe unten stehende Abbildungen für die Kabelanschlüsse) eSATA USB 2.0 Audio (HD & AC’97) IEEE1394 (Multi-Anschlüsse) Lüfter 3-Pin Anschluss Strom LED 4-Pin Anschluss Netzschalter/Reset-Schalter/ Lautsprecheranschluss 1-2 Aufbau der Gehäuseabdeckung Rote LED Diskablage 2.5” Wechselrahmen- Riegel/Sicherheitsschloss schacht Transparente Seitenab- Belüftetes Gitternetzseit- Netzschalter Multimedia I/O Port deckung... -
Seite 6: Merkmale
Komplette Multimediaunterstützung an der Oberseite, inklusive 1 x eSATA, 2 x USB 2.0, 1 x IEEE1394, 1 x Audiosatz (AC’97 & HD). Volle Unterstützung für die GIGABYTE Thermallösung LCS und der Luftkühlungs- Produktlinie. Unterstützt E-ATX / CEB / ATX / Micro ATX Motherboards. -
Seite 7: Spezifikationen
3. Spezifikationen Modell GZ-FADA51-CJB Gehäusetyp FULL TOWER Abmessungen 205 x 522 x 560 (B x H x T) Frontblendenmaterial Aluminium Farbe Schwarz Seitenabdeckung Gitter / Transparent Bodenmaterial SECC (0,8 mm) Nettogewicht 12,1 kg 5,25” Laufwerksschacht (extern) 3,5” Laufwerksschacht (extern) 3,5” Laufwerksschacht (intern) Erweiterungssteckplätze Formfaktor E-ATX / CEB / ATX / Micro ATX... -
Seite 8: Installationsanweisung
4. Installationsanweisung Für die Installation befolgen Sie bitte die Anleitung in den Bezugsabschnitten. 4-1 Installation des Netzgerätes Für eine einfachere Installation wird empfohlen, das Gehäuse aufrecht auf den Tisch aufzustellen. Benötigte Teile: Netzteil Sicherungsschrauben x 4 4-1.1 Entfernen Sie die Seitenabdeckung (siehe Schritt 1-3.1 auf Seite 5). 4-1.2 Legen Sie das Netzteil in das Gehäuse. -
Seite 9: Installation Der Vorderen Multimedia-I/O-Ports
4-4 Installation der vorderen Multimedia-I/O-Ports Eine inkorrekte Verbindung der Einsteckfassungen kann zu Fehlfunktionen oder zur kompletten Zerstörung des Motherboards führen. Befolgen Sie aufmerksam die Installationsanweisung im Handbuch, da inkorrekte Installationen oder eine fehlerhafte Verbindung, die zu Defekte führen, auch Ihre Garantie ungültig wird. Die obere Abdeckung beinhaltet: (1) 1 x eSATA, 2 x USB 2.0, 1 x IEEE 1394 und 1 x Audiosatz (HD oder AC’97) (2) Steuerkabel-Grundausrüstung für den Netzschalter des Gehäuses... -
Seite 10: Anschluss Der Lüfterstromkabel
(2) Steuerkabel-Grundausrüstung für den Netzschalter des Gehäuses Folgen Sie zur Installation der Verbindungsliste unten (siehe Abbildung unten) Anschluss Farbe Energie LED Grün (+) / weißes (-) Energie SW Orange (+) / weißes (-) 4-5 Anschluss der Lüfterstromkabel In diesem Gehäuse sind vorne ein leiser Kühllüfter (1 x 12 cm) und hinten zwei leise blaue LED Lüfter (2 x 12 cm) eingebaut. -
Seite 11: Anwendung Der Herausnehmbaren/Zweirichtigen Hdd-Halterung
4-9 Anwendung der herausnehmbaren/zweirichtigen HDD-Halterung Dieses Gehäuse verfügt über eine herausnehmbare/zweirichtige HDD-Halterung für die bevorzugte Installationsrichtung und für eine optimale Hitzeverteilung. Benötigte Werkzeuge: Keine 4-9.1 4-9.2 Die Flügelschraube entfernen, Die werkzeugfreie Halterung der herausnehmbaren HDD- mit der die herausnehmbare Halterung durch Niederdrücken entriegeln. HDD-Halterung befestigt wird. -
Seite 12: Anwendung Der Fußstützen
GIGABYTE (und unterstützt auch die meisten gegenwärtig erhältlichen Flüssigkühlsysteme). Beim Installieren des Flüssigkühlsystems beachten Sie zuvor bitte die dazugehörige Anleitung im dazugehörigen Benutzerhandbuch. 4-15 Empfohlene GIGABYTE -Produkte für die Thermallösung Die folgenden GIGABYTE Produkte für Thermallösungen werden für die Benutzung mit diesem Produkt empfohlen. Deutsch...
