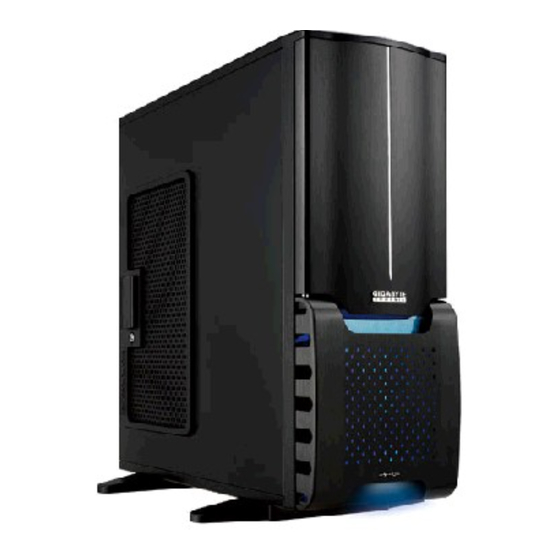

Gigabyte SUMO 4192 Benutzeranleitung
Verwandte Anleitungen für Gigabyte SUMO 4192
Inhaltszusammenfassung für Gigabyte SUMO 4192
- Seite 1 Deutsche Benutzeranleitung Für SUMO Serie SUMO 4192 - GZ-FS1CCA-ANS/ANB/ATS/ATB SUMO 4198 - GZ-FS2CCA-AJS/AJB SUMO 5115 - GZ-FA1CAR-AJS/AJB...
- Seite 2 Vielen Dank für den Erwerb eines GIGABYTE Gehäuses. GIGABYTE widmet sich der Integration von Flüssig/Luft-Kühllösungen in Gehäusen, um den Anwender mit einer optimalen Lösung bei der thermalen Verlustleistung zu versorgen. Besuchen Sie für weitere Informationen und Spezifikationen über die „SUMO“ Serie bitte die Gigabyte Webseite (http://www.gigabyte.com.tw).(http://www.
-
Seite 3: Inhaltsverzeichnis
Anschluss der Stromkabel des Kühllüfters Installation des vorderen 5,25”-Laufwerksschachts Installation des vorderen 3,5”-Geräteschachts Installation des internen 3,5”-Geräteschachts Anbringen der DIY Projektorhalterung 4-10 Anwendung des Sicherheitsschlosses 4-11 Anwendung der Fußstützen 4-12 Anwendung des Flüssigkühlsystems 4-13 Empfohlene GIGABYTE -Produkte für die Thermallösung Deutsch... -
Seite 4: Vorstellung Der Komponenten
7) 5,25” Frontgeräteschacht 8) 3,5” Frontgeräteschacht 9) 3,5” Interner Geräteschacht 10) Vorderer Eingangslüfter 11) Zubehörbox a) SUMO 4192 / SUMO 4198 Kupferabstandshalter x 9 b) SUMO 5115 Kupferabstandshalter x 12 c) Stromverlängerungskabel x 2 d) Sicherheitsschiene x 10 e) Schlüssel x 2... -
Seite 5: Aufbau Der Gehäuseabdeckung
Netzschalter, Rückstellungsschalter, Front-Multimedia I/O-Port b) Abdeckung auf der linken Seite Abdeckung auf der linken Seite b-2 Riegel b-3 Sicherheitsschloss b-4 SUMO 4198 / SUMO 5112: Belüftete Maschenschaltung+ Transparente Seitenabdeckung SUMO 4192 (ANS/ANB): Belüftete Maschenschaltung SUMO 4192 (ATS/ATB): Transparente Seitenabdeckung Deutsch... -
Seite 6: Eigenschaft
1 x Audiobuchse (HD & AC’97) Volle Unterstützung für die GIGABYTE Thermallösung LCS und der Luftkühlungs- Produktlinie Unterstützt ATX / Micro ATX Motherboard (SUMO 4192 / SUMO 4198) Unterstützt E-ATX / CEB / ATX / Micro ATX Motherboard (SUMO 5115) Integrierung der Kühlungstechnologie... -
Seite 7: Spezifikationen
3. SUMO 4192 Spezifikationen Modell GZ-FS1CCA-ANS/ANB/ATS/ATB Gehäusetyp FULL TOWER Größe 205 x 522 x 510 (B x H x T) Frontblendenmaterial Aluminium Farbe Silber/Schwarz Seitenabdeckung Belüftete Maschenschaltung (ANS/ANB) / Transparente (ATS/ ATB) Bodenmaterial Aluminium (1,0mm) / vernickelt SECC (1,0mm) Nettogewicht 7,1 KG 5,25”... -
Seite 8: Installationsanweisung
Befestigen der Querstrebe nach dem Installieren des Netzteils wieder fest. 4-2 Installation des Motherboards SUMO 4192 / SUMO 4198 ist zu ATX / Micro ATX Motherboards kompatibel. SUMO 5115 ist zu E-ATX / CEB /ATX / Micro ATX Motherboards kompatibel. -
Seite 9: Installation Der Vorderen Multimedia-I/O-Ports
4-4 Installation der vorderen Multimedia-I/O-Ports Eine falsche Installation der Anschlüsse könnte zu einem Kurzschluss des Motherboards und anderen Komponenten führen. Folgen Sie den Anweisungen der Installationsanleitung. Jeglicher Verlust, der auf das Nichtbefolgen der beschrieben Vorgehensweise zurückzuführen ist, wird nicht von der Garantie gedeckt. Der Anschluss oder Sockel kann sich von anderen Motherboards unterscheiden. -
Seite 10: Anschluss Der Stromkabel Des Kühllüfters
Informationen bitte auf die Anweisungen des Motherboard Herstellers. 4-5 Anschluss der Stromkabel des Kühllüfters SUMO 4192 / SUMO 4198 / SUMO 5115 besitzt einen blauen 12cm LED Kühllüfter an der Vorderseite und zwei an der Rückseite. Es gibt ein Kabel zum Anschluss der drei Lüfter an einen 3-Pin Anschluss. Stecken Sie den 3-Pin Anschluss in den Lüfterstromanschluss des Motherboards. -
Seite 11: Anbringen Der Diy Projektorhalterung
4-9 Anbringen der DIY Projektorhalterung Bitte schließen Sie den 4-Pin LED Stromanschluss an den 4-Pin Stromanschluss des Netzteils an. SUMO 4192 / SUMO 4198 / SUMO 5115 verfügt über eine zusätzliche, transparente Projektorplatte, welche mit einem persönlichem Logo gestaltet und mit der gelieferten "GIGABYTE"...
