Benutzerhandbuch Witbox
• Spindelmutter: Verbindet die Baugruppe des Drucktisches mit der Spindel,
damit sich der Drucktisch auf der Z-Richtung bewegen kann.
• Führungsschienen: Sie sind an der Rückseite deines Witbox angebracht um
die Bewegung auf der Z-Achse zu gewährleisten. Sie sorgen während den
Bewegungsabläufen auf der Z-Achse für zusätzliche Stabilität.
• Gleiter: Sie verbinden die Baugruppe des Drucktisches mit den Führungs-
schienen. Die Gleiter sorgen für weiche Bewegungsabläufe auf der Z-Achse.
• Drucktischhalterung: Auf ihr wird die Druckbasis angebracht, auf der das
polymere Material ausgegeben wird.
Spindel
Metallkupplung

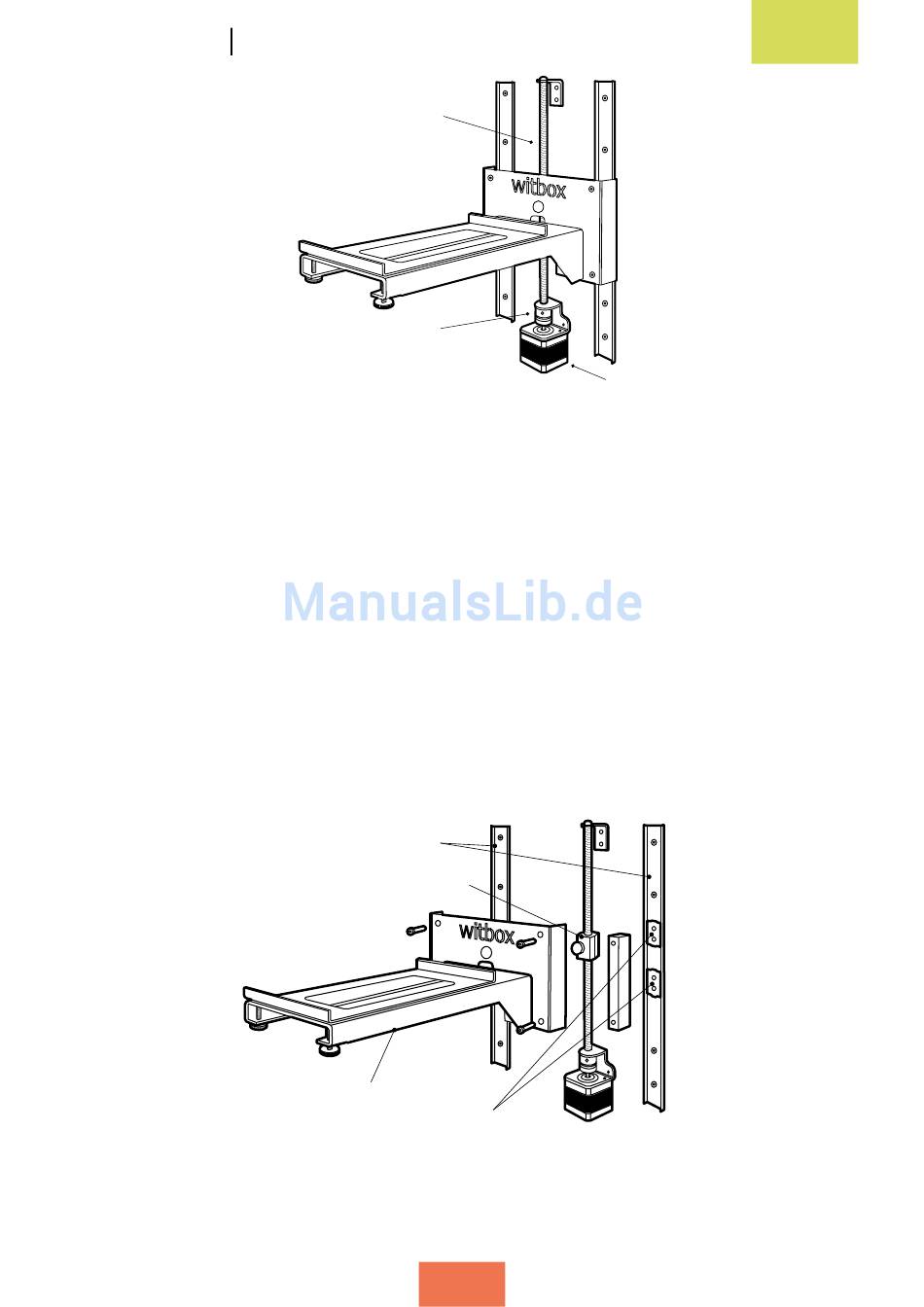

Abbildung 5.6 Baugruppe
F ührungsschienen
Spindelmutter
Drucktischhalterung
Abbildung 5.7 Teile der Z Baugruppe
49
Motor der Z-Achse
Gleiter
