3.2.5

Externe Schaltuhr

N L N L TB
L1 L2 L1' L2' TB
N
L

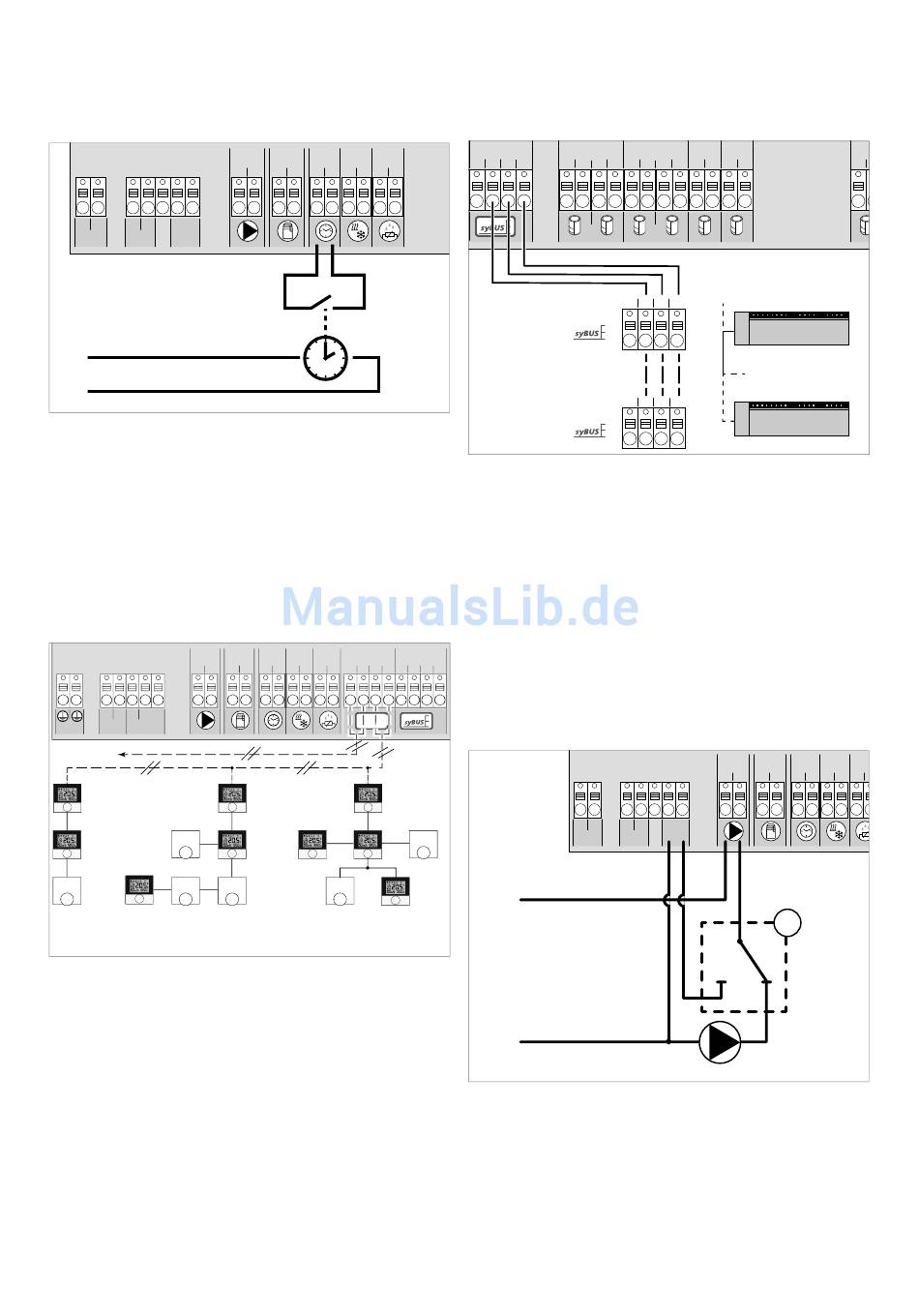

Abb. 3-7 Anschluss einer externen Schaltuhr
Die Basisstation verfügt über einen ECO-Eingang für den Anschluss
einer externen Schaltuhr, wenn die interne Uhr des Nea Smart
Raumreglers D nicht genutzt werden soll. Bei Aktivierung des
Eingangs durch die Schaltuhr werden die Heizzonen in den Nachtbe-
trieb geschaltet.
3.2.6

Room BUS

N L N L TB
Abb. 3-8 Anschluss der Nea Smart Raumregler an die Nea Smart Basis
An dem Room Bus (rmBUS) können acht Nea Smart Raumregler
angeschlossen werden. Der Anschluss der Raumregler ist verpolungs-
sicher und kann in den Topologien Linie, Baum und Stern erfolgen.
Für die Verdrahtung ist vorzugsweise eine Installationsleitung
I (Y) St Y 2 x 2 x 0,8 mm zu verwenden. Es ist aber auch möglich eine
vorhandene Leitung mit mindestens 2 Adern zu verwenden. Die
länderspezifischen Normen und Vorschriften sind jedoch immer zu
beachten!
8
pump boiler ECO CO
pump boiler ECO CO
1 2 1 2 1 2 1 2
1 2 1 2 1 2 1 2
pump boiler ECO CO H %
Room BUS
1 2 1 2 1 2 1 2 1 2
1 2
rmBUS
3.2.7

System BUS

H %
System BUS
H %
1 2
24V A B GND
1 2
Abb. 3-9 Verbindung von Basisstationen über System BUS
Zu verwendende Leitung: I (Y) St Y 2 x 2 x 0,8 mm.
Schirm beidseitig mit Gerätemasse (Gnd) verbinden!
Für den Austausch globaler Systemparameter können max. sieben
Basisstationen über den System BUS (syBUS) miteinander verbunden
werden. Nachdem die Verdrahtung hergestellt ist, müssen die
Basisstationen miteinander gepairt werden - siehe Kapitel 4.2. Bei
einem Leitungsdurchmesser <6 mm ist die Zugentlastung bauseits
vorzusehen.
HZ 1 HZ 2
System BUS
1 2 1 2 1 2
1 2 24V A B GND
3.2.8

Verwendung eines Begrenzungsthermostats

24V A
System BUS
24V A
System BUS
L
N
Abb. 3-10 Anschluss eines Begrenzungsthermostats
Anschluss eines bauseitig bereitgestellten Begrenzungsthermostats (1).
Dieser schaltet die Pumpe aus und schaltet den Eingang TB, wenn zu
hohe Vorlauftemperaturen der Fußbodenheizung erkannt werden. Wird
der TB-Eingang geschaltet, fährt die Basisstation alle Antriebe
automatisch zu.
HZ 1 HZ 2 HZ 3
HZ 1 HZ 2 HZ 3 HZ 4
1 2 1 2 1 2 1 2 1 2
1 2 1 2 1 2 1 2 1 2 1
24V A B GND
System BUS
1
24V A B GND
System BUS
7
HZ 3 HZ 4
1 2 1 2 1 2 1
pump
1
B GND
1
L1 L2 L1' L2' TB
B GND
7
HZ 4 HZ 5
HZ 5
1 2 1 2 1
2 1 2 1 2 1
HZ 5 HZ 6 HZ 7 HZ 8
2 1 2 1 2 1 2 1 2 1 2
boiler ECO CO H %
2 1 2 1 2 1 2 1 2
1
H
HZ 6
2 1 2
2 1
