3 InStallatIon

3.1

Montage

Lebensgefahr durch elektrische Spannung.
Alle Installationsarbeiten sind in spannungsfreiem Zustand
durchzuführen.
Installation
1
3
5

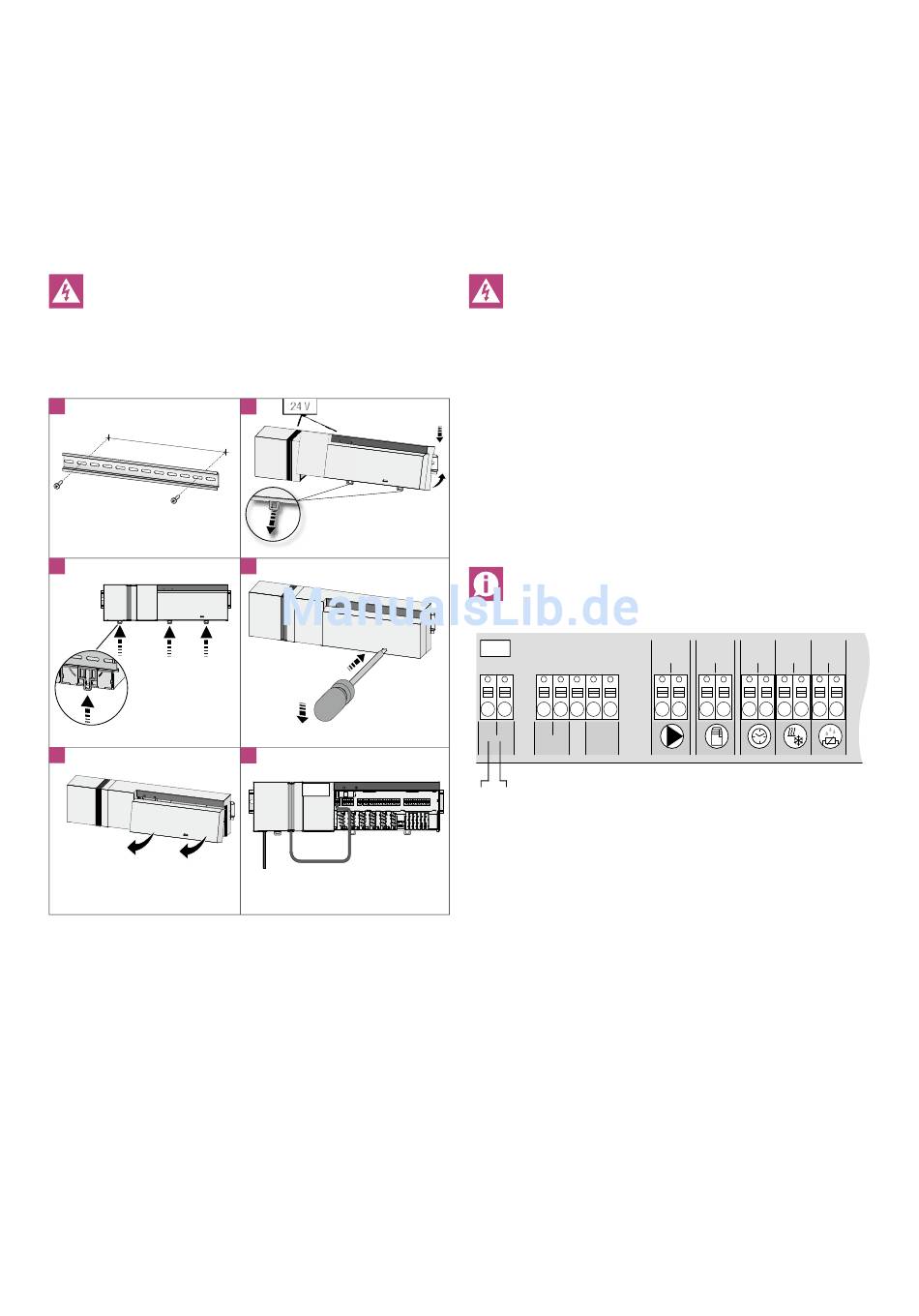

Abb. 3-1 Installation
6
2
24 V
4
6
24 V
3.2

Elektrischer Anschluss

Lebensgefahr durch elektrische Spannung.
Alle Installationsarbeiten sind in spannungsfreiem Zustand
durchzuführen.
Die Verschaltung einer Einzelraumregelung hängt von individuellen
Faktoren ab und muss sorgsam vom Installateur geplant und realisiert
werden. Für die Steck-/Klemmanschlüsse sind nachfolgende
Querschnitte verwendbar:
- massive Leitung: 0,5 – 1,5 mm²
- flexible Leitung: 1,0 – 1,5 mm²
- Leitungsenden 8 – 9 mm abisoliert
- Leitungen der Antriebe können mit den ab Werk montierten
Aderendhülsen verwendet werden.
Die Klemmenpaare L1/L1' und L2/L2' sind intern verbunden.
24 V
L1 L2 L1' L2' TB
L1 L2
Abb. 3-2 Elektrischer Anschluss
pump boiler ECO CO H %
1 2 1 2 1 2 1 2 1 2
