4 InbetrIebnahme

4.1

Erstinbetriebnahme

In den ersten 30 Minuten nach dem Einschalten der Netzspannung
befindet sich die Basisstation im Installationsmodus. In diesem Modus
werden die Soll- und Isttemperaturen verglichen, alle weiteren
Funktionen sind deaktiviert. Liegt die Isttemperatur unter der
Solltemperatur, wird der dem jeweiligen Raumregler zugeordnete
Ausgang an der Basisstation angesteuert. Dadurch erfolgt die
Signalisierung an der Basisstation ohne Verzögerung, wodurch die
Zuordnung zwischen dem Raumregler und dem Ausgang der
Basisstation kontrolliert werden kann.
- Netzspannung einschalten
- Die Basisstation initialisiert für 30 Minuten den
Installationsmodus.
- Ist die Basisstation für NC-Antriebe parametriert, werden alle
Heizzonen für 10 Minuten angesteuert, um die First-Open
Funktion von NC-Antrieben zu entriegeln.
- Die LED „Power" (Betriebsanzeige) leuchtet dauerhaft.
4.2 Basisstationen miteinander verbinden (Pairing) /
trennen
Beim Einsatz mehrerer Basisstationen in einem Heizsystem können
bis zu sieben Geräte für den Austausch globaler Systemparameter per
Systembus (syBUS) miteinander verbunden werden (Pairing). Die
Kommunikation erfolgt nach dem Master-/Slave-Prinzip. Anforderun-
gen und Status-Meldungen werden zwischen den Einheiten ausge-
tauscht. Die Master-Einheit steuert zentral die direkt verbundenen
Funktionen/Komponenten:
- CO Ein-/Ausgang (bei aktivierter Pilot-Funktion)
- Kessel-Ausgang
- Pumpen-Ausgang
1
2
3
4
5
6
7

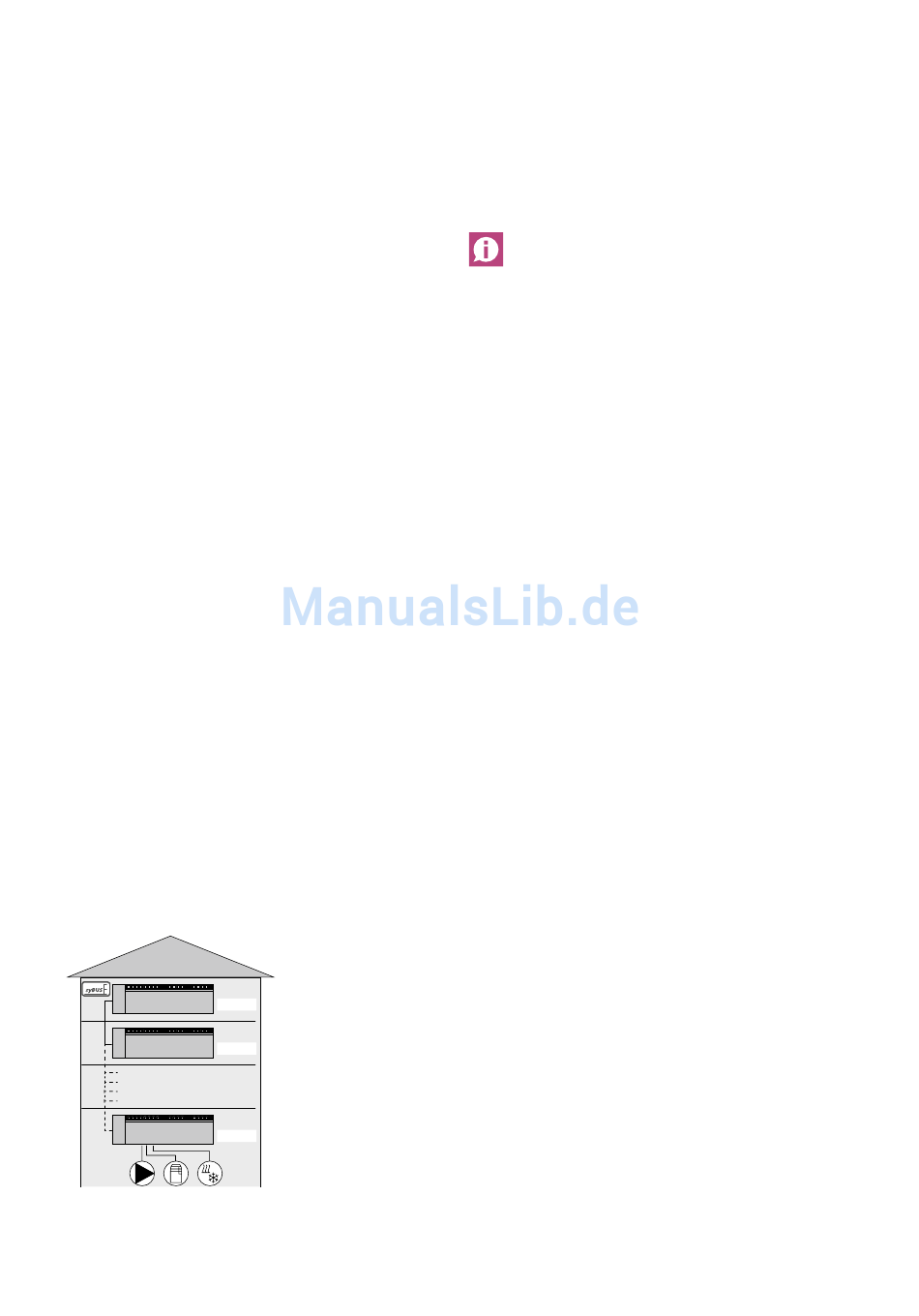

Abb. 4-1 System mit mehreren Basiseinheiten
10
Slave
Slave
Master
Die Basisstation, an der die Komponenten angeschlossen
sind, muss als Master konfiguriert werden. Weitere Basisstati-
onen können nur mit dem Master gepairt werden.
Das Pairing der Basisstationen wird wie folgt durchgeführt:
1. syBUS-Taster der Basisstation, die als Master konfiguriert werden
soll, für 3 Sek. drücken, um den Pairing-Modus zu starten.
- Die LED „syBUS" blinkt.
- Der Pairing-Modus ist für 3 Minuten bereit, das Pairing-Signal
einer anderen Basisstation zu empfangen.
2. Den syBUS-Taster an der Basisstation, die als Slave konfiguriert
werden soll, zwei mal hintereinander für 1 Sek drücken, um diese
mit dem Master zu pairen.
- Pairing-Modus wird selbstständig verlassen, sobald der
Vorgang abgeschlossen ist.
- Die LED „Master" leuchtet
Master-Basisstation.
- Die LED „Master" blinkt, wenn die Basisstation als Slave
konfiguriert wurde.
3. Für das Pairen einer weiteren Basisstation den Vorgang
wiederholen.
Das Trennen gepairter Basisstationen ist wie folgt möglich:
4. syBUS-Taster der Basisstation, bei der das Pairing aufgehoben
werden soll, für 3 Sek. drücken, um den Pairing-Modus zu
starten.
- Die LED „syBUS" blinkt.
5. syBUS-Taster erneut drücken und für ca. 10 Sekunden gedrückt
halten.
- Die Basisstation startet neu und die LED „Master" erlischt.
dauerhaft an der
