Inhaltsverzeichnis Hinweise zur Entsorgung ....Gebrauchsanleitung Entsorgen der Verpackung ....Entsorgen des Altgerätes .
Seite 3
Programm abbrechen ....Nach dem Waschen ..... . . Ohne Endschleudern vorgewählt .
Seite 4
Waschmaschine - steht Ihnen unser Kunden dienst gerne zur Verfügung. Weitere Informationen und eine Auswahl unserer Produkte finden Sie auf unserer Internetseite: http://www.bosch-hausgeraete.de Lesen Sie diese Gebrauchs und Aufstellanleitung und alle anderen der Waschmaschine beigegebenen Informationen und handeln Sie danach.
Hinweise zur Entsorgung Ihr neues Gerät wurde auf dem Weg zu Ihnen durch Entsorgen der die Verpackung geschützt. Alle eingesetzten Materia lien sind umweltverträglich und wieder verwertbar. Verpackung Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeinde verwaltung.
Umweltschutz/Sparhinweise Ihre Waschmaschine ist sparsam im Verbrauch von Wasser, Energie und Waschmittel. Dadurch wird unsere Umwelt und Ihre Haushaltskasse geschont. Verbrauchswerte Ihres Gerätes finden Sie auf Seite Sparhinweise Um sparsam und umweltfreundlich zu waschen: q Empfohlene Beladungsmengen nicht überschreiten. Koch und Buntwäsche 6 kg Pflegeleicht 3 kg...
Allgemeine Sicherheitshinweise Ihre Waschmaschine ist bestimmt zum - Gebrauch nur im Haushalt, - Waschen von maschinenwaschbaren Textilien in Waschlauge, - Betrieb mit kaltem Trinkwasser und handels üblichen Wasch und Pflegemitteln, die für den Einsatz in Waschmaschinen geeignet sind. Lassen Sie Kinder nicht unbeaufsichtigt bei der Waschmaschine.

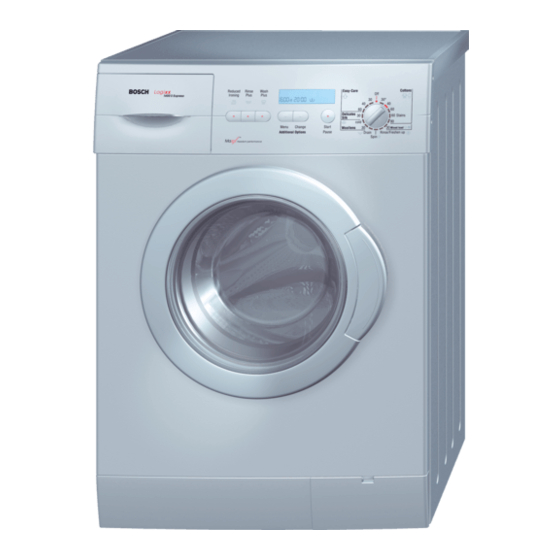

Das ist Ihre Waschmaschine Wasch /Pflegemittel einfüllen Kammer I: Waschmittel für Vorwäsche oder Stärke. Kammer II: Waschmittel für Hauptwäsche, Enthärter, Einweichmittel, Bleichmittel oder Fleckensalz. Kammer 2: Pflegemittel, z.B. Weich oder Formspüler (höchstens bis Unterkante des Einsatzes 1 füllen). Einfüllfenster öffnen ... und schließen Serviceklappe...
Bedienfeld Tasten für Zusatzfunktionen Anzeigefeld (wenn gewünscht, zusätzlich zum Programm) Zeigt die gewählten oder zu ändernden e (Bügelleicht): Sanfteres Schleudern Einstellungen (z.B. Schleuderdrehzahl, Endezeit, Vorwäsche und Kindersicherung) K (Spülen plus): Zusätzlicher Spülgang sowie den Programmablauf an. v (Intensiv Waschen): Intensiveres Waschen Zusatzfunktion gewählt: Programmwähler mit Anzeigelampe Anzeigelampe leuchtet rot.
Vor dem ersten Waschen Achtung Waschmaschine Waschmaschine muss sachgemäß aufgestellt und vorbereiten angeschlossen sein, siehe ab Seite 61. Vor Verlassen des Werkes wurde die Waschmaschine geprüft. Um mögliche Prüfwasserreste zu entfernen, das erste Mal ohne Wäsche waschen. q Keine Wäsche einfüllen. q Wasserhahn öffnen.
Sie können sich die Texte im Anzeigefeld abweichend Sprache wählen von der voreingestellten Sprache anzeigen lassen. i Der Programmwähler darf nicht auf stehen. i Die Sprachauswahl muss vor dem Start eines Programms vorgenommen werden. q Tasten = und > gleichzeitig drücken und gedrückt halten (5 Sekunden), bis im Anzeigefeld die aktuelle Einstellung erscheint.
Achtung Wäsche sortieren Wäsche kann verfärben. Neue bunte Wäsche nicht mit anderer Wäsche zusammen waschen. Nach Farbe und Verschmutzungsgrad Weiße Wäsche kann grau werden. Weiße und farbige Wäsche getrennt waschen. leicht verschmutzt Verschmutzungsgrade Keine Verschmutzungen und Flecken erkennbar. Wäsche hat evtl. Körpergeruch angenommen. - Leichte Sommer und Sportbekleidung wenige Stunden getragen.
Seite 14
stark verschmutzt Verschmutzungen und/oder Flecken erkennbar. - Küchenhandtücher bis zu einer Woche benutzt. - Stoffservietten. - Babylätzchen. - Kinderoberbekleidung oder Fußballtrikot und hose mit Gras oder Erde verschmutzt. - Berufskleidung wie Schlosseranzug, Bäcker und Metzgerkleidung. typische Flecken - Hautfett, Speiseöle/ fette, Soßen, Mineralöl, Wachse (fett /ölhaltig).
Seite 15
Wäsche sortieren nach Nur Wäsche mit den hier angegebenen Pflege Angaben auf den symbolen waschen. Pflegeetiketten Kochwäsche 90 °C c b a Buntwäsche 60 °C, 40 °C, 30 °C h g f Pflegeleicht 60 °C, 40 °C, 30 °C l g k f Feinwäsche 30 °C l g k f hand und maschinenwaschbare...
d Explosionsgefahr! Wäsche einlegen Mit lösungsmittelhaltigen Reinigungsmitteln, z.B. Flek kenentferner oder Waschbenzin vorbehandelte Wäschestücke können nach dem Einfüllen zu einer Explosion führen. Wäschestücke vorher gründlich von Hand ausspülen. Achtung Fremdkörper in der Waschtrommel können die Wäsche beschädigen. Vor dem Einlegen der Wäsche sicherstellen, dass keine Fremdkörper in der Wasch trommel sind.
Wasch und Pflegemittel d Vergiftungsgefahr! Waschmittel Wasch und Pflegemittel für Kinder unzugänglich auf dosieren bewahren. Dosieren Sie Waschmittel entsprechend q der Wasserhärte. Die Wasserhärte erfahren Sie bei Ihrem Wasserversorgungsunternehmen. q der Wäschemenge. q des Verschmutzungsgrades. Angaben über Verschmutzungsgrade finden Sie ab Seite 13.
Kammer I Wasch /Pflege Waschmittel für Vorwäsche oder Stärke. mittel einfüllen Kammer II Waschmittel für Hauptwäsche, Enthärter, Einweich mittel, Bleichmittel oder Fleckensalz. Kammer 2 Pflegemittel, z.B. Weich oder Formspüler (höchstens bis Unterkante des Einsatzes 1 füllen). i Konzentrierte oder dickflüssige Weich und Form spüler müssen vor dem Einfüllen mit etwas Wasser verdünnt werden (verhindert Verstopfen des Überlaufes).
Programme und Funktionen Wählen Sie das gewünschte Programm aus - siehe auch die separate Programmübersicht. Die maximalen Schleuderdrehzahlen der Programme siehe ab Seite 29. y (Buntwäsche) 30, 40, 60 °C Programmwähler Für strapazierfähige Textilien, z.B. aus Baumwolle oder Leinen. Maximale Schleuderdrehzahl. (Buntwäsche) 60 °C ±...
Seite 20
Zusatzprogramme - Programmwähler Spülgang mit anschließendem Schleudern zum Spülen von Hand gewaschener Wäsche oder zum Stärken. WFR 2831: Reduzierte Schleuderdrehzahl. 4 (Schleudern) Schleudergang zum Schleudern von Hand ge waschener Wäsche. Waschlauge oder Spülwasser werden vor dem Schleudern abgepumpt. WFR 2831: Reduzierte Schleuderdrehzahl.
Seite 21
Maximale Umdrehungen pro Minute Wäscheart / Schleuderdrehzahlen WFR 2831 WFR 2431 Zusatzprogramme der Programme 1400 1200 1200 1200 1200 1200 Die Textilien werden im Programm y mit der maximalen Schleuderdrehzahl geschleudert. Bei den Programmen A, , Ay und U u wird mit einer niedrigeren Drehzahl geschleudert - zur schonenden Behandlung empfindlicher Wäsche.
Seite 22
Anzeigefeld In der ersten Zeile werden linksbündig Bedien und Programmablauftexte sowie ggf. rechtsbündig die aktuelle Uhrzeit angezeigt (bei langen Texten wird die Uhrzeit weggeblendet). In der zweiten Zeile werden Schleuderdrehzahlen und die voraussichtliche Endezeit des Programms sowie Symbole für Vorwäsche, Signal und Kindersicherung angezeigt.
Seite 23
e (Bügelleicht) Zusatzfunktionen - Tasten Sanfteres Schleudern mit anschließendem Auflockern. Nach dem Schleudern liegt die Wäsche locker in der Trommel - Knittern wird vermindert. Endschleuderdrehzahl bei den Programmen y: 800 U/min. Endschleuderdrehzahl bei den Programmen A, und Ay: 600 U/min. Maximale Beladung pro Textilart beachten;...
Seite 24
(Intensiv Waschen) Die Waschzeit wird verlängert zum intensiveren Wa schen von stärker verschmutzter Wäsche bzw. von 6 kg Koch/Buntwäsche. Drücken Sie die Taste zusätzlich zum Programm bei folgenden Kombinationen von Wäschemenge und Verschmutzungsgrad der Wäsche: Wäsche Programm und Verschmutzungs menge Taste v"...
Seite 25
Anzeigelampe der Die Anzeigelampe vermittelt folgende Informationen: Taste 3/? Anzeigelampe blinkend rot Programm kann gestartet werden. Nachlegen von Wäsche ist möglich. Anzeigelampe dauernd leuchtend rot Programm läuft. Nachlegen von Wäsche ist möglich. Anzeigelampe blinkend gelb Programm kann gestartet werden. Nachlegen von Wäsche ist nicht möglich, weil das Einfüllfenster aus Sicherheitsgründen verschlossen ist.
Seite 26
Mengenautomatik Die Mengenautomatik passt den Wasser und Strom verbrauch an jedes Programm an - ganz nach Wä schemenge und Art der Textilien. So werden beim Waschen kleiner Wäschemengen Wasser und Energieverbrauch reduziert. Der Durchflusssensor erfasst wie eine interne Wasseruhr die zugelaufene Wassermenge und dosiert genau soviel Wasser, wie Ihre Wäschemenge benötigt.
Waschen mit Grundeinstellungen Die vorgegebenen Grundeinstellungen sind auf das jeweils gewählte Programm optimal abgestimmt. Dies sind: - Schleuderdrehzahl: maximal, entsprechend der Wäscheart. - Vorwäsche: nein Wenn Sie diese Grundeinstellungen nicht verändern wollen: q Programmwähler auf gewünschtes Programm stellen. i Wenn die Uhrzeit nicht eingestellt ist, wird im An zeigefeld kurzzeitig Uhr nicht gestellt angezeigt.
Waschen mit individuellen Einstellungen Sie können die Einstellungen Ihren Anforderungen anpassen. Zunächst finden Sie eine Schnellübersicht der verän derbaren Einstellungen. Auf den folgenden Seiten sind die Arbeitsschritte zum Verändern der Einstellungen ausführlich beschrieben. Schnellübersicht Programm mit Programmwähler wählen. Wäsche einlegen und Einfüllfenster schließen. drücken.
Sie können die angezeigte Schleuderdrehzahl Schleuderdrehzahl verringern. Die angezeigte maximale Schleuderdrehzahl hängt vom jeweils eingestellten Programm ab. Siehe dazu auch die Hinweise auf Seite 21. q Programmwähler auf gewünschtes Programm stellen. q Wäsche einlegen und Einfüllfenster schließen. Anzeigelampe 3/? blinkt (rot). Beispiel: q Taste = sooft drücken, bis Schleuderdrehzahl angezeigt wird.
Stellen Sie sicher, dass die Uhrzeit eingestellt ist - Ende des siehe dazu Uhr einstellen, Seite 37. Programms um Vor dem Start eines Programms können Sie den Zeitpunkt bestimmen, an dem das Programm beendet sein soll. q Programmwähler auf gewünschtes Programm stellen.
Seite 31
Sie können weitere Einstellungen ändern oder q Taste 3/? drücken. Der verzögerte Start wird aktiviert. Anzeigelampe leuchtet. Im Anzeigefeld erscheint Verzögerter Start. i Um Strom zu sparen, werden alle Anzeigen 30 Sekunden nach dem letzten Betätigen der Tasten ausgeschaltet. Ein Druck auf die Taste > schaltet die Anzeigen wieder ein.
Sie können bei stark verschmutzter Wäsche die Vorwäsche Vorwäsche zuschalten. Vorwäsche ist nicht möglich in den Programmen Ay, U, K, 4 und b. q Programmwähler auf gewünschtes Programm stellen. q Wäsche einlegen und Einfüllfenster schließen. Anzeigelampe 3/? blinkt (rot). Beispiel: q Taste = sooft drücken, bis Vorwäsche: angezeigt wird.
Das akustische Signal signalisiert den Programmstart, Signal das Programmende, Bedienfehler und Störungen. Sie können die Lautstärke des akustischen Signals bestimmen. q Programmwähler auf gewünschtes Programm stellen. q Wäsche einlegen und Einfüllfenster schließen. Anzeigelampe 3/? blinkt (rot). Beispiel: q Taste = sooft drücken, bis Signal: angezeigt wird.
Sie können Ihre Waschmaschine gegen Kindersicherung versehentliches Ändern der eingestellten Funktionen sichern. Bei gewählter Kindersicherung: - sind während des Programmablaufs keine Veränderungen möglich, - wird ein laufendes Programm nach dem Aus und Einschalten des Geräts an der Stelle fortgesetzt, an der es unterbrochen wurde, - bleibt das Einfüllfenster am Ende des Programms verriegelt, - sind direkt nach dem Einschalten - sofern beim...
Seite 35
q Taste > drücken, bis Kindersicherung: ein angezeigt wird. i Nach Verlassen des Menüs wird das Symbol $ dauerhaft angezeigt. i Kindersicherung wird erst aktiviert, wenn Sie Taste 3/? drücken. Anzeigelampe 3/? leuchtet ständig (gelb). Sie können weitere Einstellungen ändern oder q Taste 3/? drücken.
Sie können zwischen Winter und Sommerzeit Winter /Sommerzeit wechseln. q Programmwähler auf gewünschtes Programm stellen. q Wäsche einlegen und Einfüllfenster schließen. Anzeigelampe 3/? blinkt (rot). Beispiel: q Taste = sooft drücken, bis Winterzeit bzw. Sommerzeit angezeigt wird. Anzeigelampe 3/? blinkt (rot). i Das Menü...
Sie können die aktuelle Uhrzeit einstellen. Auch dann, Uhr einstellen wenn Sie Ihre Waschmaschine 6 Wochen nicht benutzen, bleiben die Einstellungen erhalten. q Programmwähler auf gewünschtes Programm stellen. q Wäsche einlegen und Einfüllfenster schließen. Anzeigelampe 3/? blinkt (rot). Beispiel: q Taste = sooft drücken, bis Uhr einstellen: angezeigt wird.
Seite 38
Sie können weitere Einstellungen ändern oder q Taste 3/? drücken. Programm startet. Anzeigelampe leuchtet (rot). i Im Anzeigefeld erscheinen die einzelnen Schritte des Programmablaufs.
Sie können alle geänderten Einstellungen außer Einstellungen Uhrzeit und Sprache auf die Grundeinstellungen zurücksetzen zurücksetzen. q Programmwähler auf gewünschtes Programm stellen. q Taste > drücken und gedrückt halten (3 Sekunden), bis das zweite akustische Signal ertönt ist. i Dadurch sind die Grundeinstellungen gewählt. Dies sind: - Schleuderdrehzahl: maximal, - Vorwäsche: nein,...
Während des Waschens Wenn Sie aus Versehen ein falsches Programm Programm gewählt haben: neu wählen q Sofern die Kindersicherung aktiv ist, diese vorübergehend deaktivieren, siehe Seite 35. q Programmwähler auf stellen. q Programmwähler auf neu gewähltes Programm stellen. Anzeigelampe 3/? blinkt. q Sofern die Kindersicherung aktiv ist, diese nochmals vorübergehend deaktivieren.
Seite 41
q Wäsche einlegen/entnehmen. q Einfüllfenster schließen. q Taste 3/? drücken. Programm wird fortgesetzt. Anzeigelampe leuchtet (rot). i Leuchtet die Anzeigelampe 3/? gelb, kann das Programm zwar unterbrochen werden, das Einfüllfenster kann jedoch aus Sicherheitsgründen (Wasserstand, Temperatur oder Drehzahl zu hoch) nicht geöffnet werden.
Wenn Sie ein Programm vorzeitig beenden und die Programm Wäsche entnehmen möchten: abbrechen q Sofern die Kindersicherung aktiv ist, diese vorübergehend deaktivieren, siehe Seite 35. q Programmwähler auf b, 4 oder K stellen. i Wird ein Programm bei hoher Temperatur unterbrochen, sollte K gewählt werden, um die Wäsche abzukühlen.
Nach dem Waschen Anzeigelampe 3/? erlischt. Anzeigefeld: Wäsche entnehmen. q Programmwähler auf stellen. oder Ohne Endschleudern vorgewählt Anzeigelampe 3/? blinkt. q Wenn gewünscht, Schleuderdrehzahl ändern, siehe Seite 29. q Taste 3/? drücken. Programm startet. Im Anzeigefeld wird der Programmablauf angezeigt. Anzeigelampe leuchtet.
Kindersicherung: ein vorgewählt Anzeigelampe 3/? leuchtet (gelb). Anzeigefeld: Wäsche entnehmen q Taste 3/? drücken und gedrückt halten, (5 Sekunden) bis Wäsche entnehmen angezeigt wird. Anzeigelampe 3/? leuchtet nicht. q Einfüllfenster öffnen. q Programmwähler auf stellen. q Wäsche entnehmen. i Die Kindersicherung ist beim nächsten Einschalten des Gerätes wieder aktiviert.
Notentriegelung Das Einfüllfenster kann nach Betätigen der Notentriegelung geöffnet und die Wäsche aus der Waschtrommel entnommen werden. d Gefahr! Heiße Waschlauge abkühlen lassen. Abwarten bis Trommel zum Stillstand gekommen ist. Achtung Das Einfüllfenster kann zu jeder Zeit entriegelt werden, auch wenn die Waschmaschine mit Wasser gefüllt ist; in keinem Fall das Einfüllfenster öffnen, sofern Wasser am Glas zu sehen ist.
Besondere Anwendungen q Wäsche gleicher Farbe einlegen. Einweichen q Einweichmittel nach Angaben des Herstellers in Kammer II einfüllen. q Programmwähler auf y 30 °C stellen. Anzeigelampe 3/? blinkt (rot). q Taste 3/? drücken. Programm startet. Anzeigelampe leuchtet (rot). q Nach ca. 10 Minuten Programmwähler auf stellen.
Nur Färbemittel verwenden, die umweltverträglich und Färben für den Einsatz in Waschmaschinen geeignet sind. Achtung Verfärben der Wäsche bei nachfolgenden Waschgängen kann dennoch nicht ganz ausgeschlossen werden. q Färbemittel nach Angaben des Herstellers anwenden. Nach dem Färben: q ½ Messbecher Waschmittel in Kammer II geben. q Ohne Wäsche in der Trommel das Programm y 90 °C ablaufen lassen.
Reinigen und Pflegen d Stromschlaggefahr! Trennen Sie grundsätzlich das Gerät zuerst vom Stromnetz. Niemals die Waschmaschine mit einem Wasserstrahl reinigen. d Explosionsgefahr! Niemals Lösungsmittel zum Reinigen verwenden. Bei Bedarf: Gehäuse und q Etwas Seifenlauge oder ein mildes, nicht scheu Bedienblende erndes Reinigungsmittel verwenden.
Wenn sich Reste von Wasch oder Pflegemitteln Waschmittel abgelagert haben: schublade reinigen q Waschmittelschublade bis zum Anschlag heraus ziehen, q Einsatz herunterdrücken und q Waschmittelschublade ganz herausnehmen. q Einsatz nach oben herausnehmen. q Waschmittelschublade und Einsatz unter fließen dem Wasser reinigen, abtrocknen. q Einsatz aufsetzen und einrasten.
Wenn die Waschlauge nicht vollständig abgepumpt Laugenpumpe wird. Fremdkörper blockieren die Laugenpumpe oder reinigen stark fusselnde Wäsche wurde gewaschen. Waschlauge ablassen (bis zu 20 Liter, geeignetes Gefäß bereitstellen) d Verbrühungsgefahr! Heiße Waschlauge zuvor abkühlen lassen. Kinder und Haustiere fernhalten. q Programmwähler auf stellen.
Seite 51
q Pumpendeckel vorsichtig abschrauben. Es tritt noch etwas Restwasser aus. q Innenraum von Fremdkörpern/Fusseln befreien und reinigen. Flügelrad der Laugenpumpe muss sich drehen lassen. Gewinde des Pumpendeckels und Pumpenge häuse von Laugenresten und Fusseln reinigen. q Pumpendeckel einsetzen und festschrauben. q Serviceklappe einsetzen und schließen.
Wenn kein oder nicht genügend Wasser in die Sieb im Waschmaschine einläuft. Wasserzulauf Zunächst Wasserdruck im Zulaufschlauch abbauen: reinigen q Wasserhahn schließen. q Programmwähler auf beliebiges Programm (außer 4/ b) stellen. q Taste 3/? drücken, Meldung Wasserhahn zu? abwarten. q Programmwähler auf stellen.
Hilfe bei kleinen Störungen d Stromschlaggefahr! Reparaturen nur vom Kundendienst oder von autori sierten Fachkräften durchführen lassen. Im Reparaturfall oder wenn Sie eine Störung mit Hilfe der folgenden Tabelle nicht selbst beheben können q Programmwähler auf stellen. q Waschmaschine vom Stromnetz trennen. q Wasserhahn zudrehen.
Seite 54
Störung Mögliche Ursache Abhilfe Kindersicherung ist aktiv. Kindersicherung deaktivieren, Einfüllfenster lässt sich siehe Seite 35. nicht öffnen, obwohl das nicht öffnen, obwohl das Gerät aus und wieder Aus Sicherheitsgründen ist das Siehe Wäsche eingeschaltet wurde. Einfüllfenster verriegelt, weil der nachlegen/Programm unterbrechen Wasserstand, die Temperatur oder Seite 40.
Seite 55
Störung Mögliche Ursache Abhilfe Programm startet nicht. Endezeit gewählt und aktiviert. Keine. Gerät startet automatisch. Im Anzeigefeld erscheint Verzögerter Start. Uhr lässt sich nicht Programm wurde bereits gestartet; Ende des Programms abwarten. einstellen. nach Programmstart ist keine Uhrzeiteinstellung möglich. Text Uhr einstellen Umschaltung von Stunden auf Keine.
Seite 56
Störung Mögliche Ursache Abhilfe Waschmittelschublade reinigen und Waschmittelreste in der Feuchtes oder verklumptes trocknen, siehe Seite 49. Waschmittelschublade. Waschmittelschublade. Waschmittel. Waschmittel. Bei Flüssigwaschmittel Dosierhilfe benutzen. Wasserhahn nicht geöffnet. Wasserhahn öffnen. Wasser läuft nicht ein Programm wird fortgesetzt. oder Waschmittel wird oder Waschmittel wird nicht eingespült.
Seite 57
Störung Mögliche Ursache Abhilfe Die Wäsche wurde nicht Große Wäschestücke haben sich Immer große und kleine Teile richtig geschleudert. zusammengerollt und nicht zusammen waschen. gleichmäßig in der Trommel verteilt. Aus Sicherheitsgründen wurde das Schleudern bei hoher Drehzahl automatisch verhindert. Kein Fehler. Programmdauer Aqua Sensor hat den Spülablauf verlängert.
Fehleranzeigen Text im Anzeigefeld Mögliche Ursache Abhilfe Wasserhahn nicht geöffnet. Wasserhahn öffnen. Wasserhahn zu? Programm wird fortgesetzt. Zulaufschlauch geknickt oder Ursache beseitigen. eingeklemmt. Sieb im Wasserzulauf verstopft. Sieb reinigen, siehe Seite 52. Wasserdruck zu gering. Ursache beseitigen. Fremdkörper blockieren die Laugenpumpe reinigen, Pumpe verstopft? Laugenpumpe;...
Verbrauchswerte Normal Programm Zusatz Beladung Verbrauchswerte ** funktion funktion Strom Wasser Dauer y 40 °C * 6 kg 0,65kWh 58 l 130 Min. y 60 °C 5 kg 0,95kWh 58 l 77 Min. y 60 °C ± * 6 kg 1,02kWh 43 l 120 Min.
Kundendienst Bevor Sie den Kundendienst rufen, prüfen Sie bitte, ob Sie die Störung nicht selbst beheben können (siehe ab Seite 53). In Beratungsfällen entstehen Ihnen, auch während der Garantiezeit, Kosten für einen Technikereinsatz. Den für Sie nächstgelegenen Kundendienst können Sie aus dem beiliegenden Verzeichnis entnehmen. Geben Sie bitte dem Kundendienst die Erzeugnis nummer (E Nr.) und die Fertigungsnummer (FD) des Gerätes an.
Aufstellen, Anschließen und Transportieren d Verletzungsgefahr! Sicherheitshinweise Die Waschmaschine hat ein hohes Gewicht. Vorsicht beim Anheben. Achtung Eingefrorene Schläuche können reißen/platzen. Waschmaschine nicht in frostgefährdeten Bereichen und/oder im Freien aufstellen. Waschmaschine kann beschädigt werden. Nicht an vorstehenden Bauteilen (z.B. Einfüllfenster) anheben. Zusätzlich zu den hier aufgeführten Hinweisen können besondere Vorschriften des zuständigen Wasser und Elektrizitätswerkes gelten.
An der Maschinenrückseite: Lieferumfang - Wasserablaufschlauch, - Wasserzulaufschlauch, - Krümmer zum Anbringen des Ablaufschlauchs z.B. am Waschbecken, - Stromkabel mit Netzstecker. Feuchtigkeit in der Wäschetrommel ist bedingt durch die Endkontrolle, die jede Waschmaschine durchläuft, bevor sie das Werk verlässt. Je nach Anschluss Situation wird zusätzlich benötigt: - 1 Schlauchschelle Ø...
Abmessungen a = 600 mm b = 590 mm c = 852 mm Gewicht ca. 69 kg Standsicherheit ist wichtig, damit die Waschmaschine Aufstellfläche beim Schleudern nicht wandert. Aufstellfläche muss fest und eben sein. Nicht geeignet sind weiche Bodenbeläge, z.B. Teppichböden oder Böden mit Schaumstoffrücken.
d Achtung Transport Vor dem ersten Gebrauch unbedingt Transport sicherungen sicherungen entfernen. entfernen q Schläuche aus den Halterungen nehmen. Vor dem Entfernen der Transportsicherungen q Krümmer aushängen. Transportsicherungen q Schrauben 1, 2 und 3 mit Schlüssel SW 13 lösen, entfernen bis sie in den Buchsen frei beweglich sind.
q Abdeckungen einsetzen. Transportsicherungen unbedingt für einen späteren Transportsicherungen aufbewahren Transport (z. B. Umzug) aufbewahren. q Transportsicherungen 1 und 2 komplett (jeweils Schraube zusammengesteckt mit Scheibe und Buchse) aufbewahren.
Schlauch und Kabellängen Linksseitiger Anschluss ca. 100 cm ca. 145 cm ca. 90 cm Rechtsseitiger Anschluss ca. 145 cm ca. 100 cm ca. 135 cm Aqua Stop Beim Fachhändler als Bausatz erhältlich: Verlängerungsschlauch - Anschluss Garnitur mit Kunststoff Schlauch (ca. 2,50 m), Bestell Nr. WMZ 2380.
d Stromschlaggefahr! Wasseranschluss Aqua Stop Sicherheitseinrichtung nicht in Wasser tauchen (enthält elektrisches Ventil). Um Leckage oder Wasserschäden zu vermeiden, Hinweise in diesem Kapitel unbedingt beachten! Wasserzulauf Achtung Waschmaschine nur mit kaltem Trinkwasser be treiben. Nicht an Mischbatterie eines drucklosen Heißwasseraufbereiters anschließen. In Zweifelsfällen vom Fachmann anschließen lassen.
Seite 68
Wasserablauf Achtung Ablaufschlauch nicht knicken oder in die Länge ziehen. Höhenunterschied zwischen Aufstellfläche und Ab fluss: höchstens 100 cm. Ablauf in einen Siphon: q Anschluss Stelle mit Schlauchschelle, Ø 24-40 mm (Fachhandel) sichern. Ablauf in ein Waschbecken: Achtung Verschluss Stöpsel darf den Abfluss des Wasch beckens nicht verschließen.
Waschmaschine mit Hilfe der vier verstellbaren Ausrichten Gerätefüße und einer Wasserwaage ausrichten: q Kontermutter 1 mit Schraubenschlüssel im Uhrzei gersinn lösen. q Höhe durch Drehen des Gerätefußes 2 verändern. q Kontermutter 1 gegen das Gehäuse festziehen. Den Fuß dabei festhalten und in der Höhe nicht verstellen.
Achtung Elektrischer Anschluss der Waschmaschine nur an Wechsel Anschluss strom über vorschriftsmäßig installierte Schutz kontakt Steckdose. Netzspannung und Spannungsangabe an der Waschmaschine (Geräteschild) müssen überein stimmen. Anschlusswert sowie erforderliche Sicherung sind auf dem Geräteschild angegeben. Sicherstellen, dass: - Netzstecker und Steckdose zusammenpassen, - der Leitungsquerschnitt ausreicht, - das Erdungssystem vorschriftsmäßig installiert ist.
Bevor Sie die Waschmaschine transportieren Transportieren, - Wasserhahn schließen, z.B. bei Umzug - Wasserdruck im Zulaufschlauch abbauen (siehe Seite 52), - restliche Waschlauge ablassen (siehe Seite 50), - Waschmaschine vom Stromnetz trennen, - Schläuche abmontieren, - untere zwei Transportsicherungen einbauen. Nach dem Transport und dem sachgemäßen Aufstellen und Anschließen zuerst das Zusatzprogramm b"...
Zusätzlich zu Gewährleistungsansprüchen gegen Aqua Stop den Verkäufer aus dem Kaufvertrag und zusätzlich zu Garantie unserer Gerätegarantie leisten wir Ersatz zu folgenden Bedingungen: Sollte durch einen Fehler unseres Aqua Stop Systems ein Wasserschaden verursacht werden, so ersetzen wir Schäden privater Gebraucher. Diese Haftungsgarantie gilt für die Lebensdauer des Gerätes.
Seite 76
Robert Bosch Hausgeräte GmbH Carl Wery Straße 34 1105 de 81739 München / DEUTSCHLAND 5500 014 650...
