- Seite 1 WFO 2880 WFO 2840 WFO 2480 WFO 2440 de Gebrauchs- und Aufstellanleitung Bosch Info-Team: DE Tel. 01 80/5 30 40 50 0,12/Min. DTAG) Internet: http://www. bosch-hausgeraete.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Entsorgung ....Gebrauchsanleitung Umweltschutz/Sparhinweise ....Allgemeine Sicherheitshinweise . - Seite 3 Anschließen der Waschmaschine - steht Ihnen unser Kundendienst gerne zur Verfügung. Weitere Informationen und eine Auswahl unserer Produkte finden Sie auf unserer Internetseite: http://www.bosch-hausgeraete.de Lesen Sie diese Gebrauchs und Aufstellanleitung und alle anderen der Waschmaschine beigegebenen Informationen und handeln Sie entsprechend.
-
Seite 4: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Ihr neues Gerät wurde auf dem Weg zu Ihnen durch Entsorgen der die Verpackung geschützt. Alle eingesetzten Materia Verpackung lien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeinde verwaltung. -
Seite 5: Umweltschutz/Sparhinweise
Umweltschutz/Sparhinweise Ihre Waschmaschine ist sparsam im Verbrauch von Wasser, Energie und Waschmittel. Dadurch wird un sere Umwelt und Ihre Haushaltskasse geschont. Ver brauchswerte Ihres Gerätes finden Sie auf Seite 38. Um sparsam und umweltfreundlich zu waschen: Sparhinweise q Maximale Beladung nicht überschreiten. Koch und Buntwäsche 5,0 kg Pflegeleicht... -
Seite 6: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Ihre Waschmaschine ist bestimmt zum - Gebrauch nur im Haushalt, - Waschen von maschinenwaschbaren Textilien in Waschlauge, - Betrieb mit kaltem Trinkwasser und handels üblichen Wasch und Pflegemitteln, die für den Einsatz in Waschmaschinen geeignet sind. Lassen Sie Kinder nicht unbeaufsichtigt bei der Waschmaschine. -

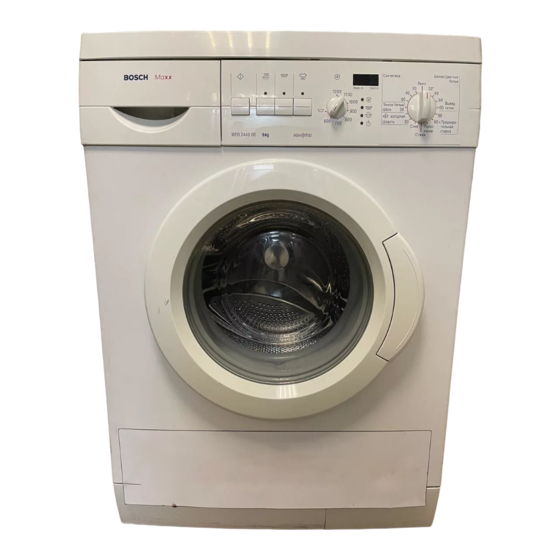

Seite 7: Das Ist Ihre Waschmaschine
Das ist Ihre Waschmaschine Wasch /Pflegemittel einfüllen Kammer I: Waschmittel für Vorwäsche oder Stärke. Kammer II: Waschmittel für Hauptwäsche, Enthärter, Einweichmittel, Bleichmittel oder Fleckensalz. Kammer 2: Pflegemittel, z.B. Weich oder Formspüler (höchstens bis Unterkante des Einsatzes 1 füllen). Serviceklappe Einfüllfenster öffnen ... und schließen... -
Seite 8: Bedienfeld
Bedienfeld Tasten für Zusatzfunktionen Anzeige fertig in Zeit, (wenn gewünscht, zusätzlich zum Programm) wenn Programm gewählt. Bügelleicht: vermindert Knittern. Anzeige Start in Zeit, Spülen plus: zusätzlicher Spülgang. wenn zusätzlich Start in Zeit gewählt. Schnell: verkürzte Programmdauer. Punkt zwischen Ziffer und h blinkt solange, Kombinieren der Zusatzfunktionen jederzeit bis die Start in Zeit abgelaufen ist. -
Seite 9: Vor Dem Ersten Waschen
Vor dem ersten Waschen Achtung Waschmaschine Waschmaschine muss sachgemäß aufgestellt und vorbereiten angeschlossen sein, siehe ab Seite 40. Vor Verlassen des Werkes wurde die Waschmaschine geprüft. Um mögliche Prüfwasserreste zu entfernen, das erste Mal ohne Wäsche waschen. q Keine Wäsche einfüllen. q Wasserhahn öffnen. -
Seite 10: Wäsche Vorbereiten, Sortieren Und Einlegen
Wäsche vorbereiten, sortieren und einlegen Achtung Wäsche vorbereiten Fremdkörper (z.B. Münzen, Büroklammern, Nadeln, Nägel) können Wäschestücke oder Bauteile der Waschmaschine (z.B. Waschtrommel) beschädigen. q Taschen der Wäschestücke leeren. q Sand aus Taschen und Umschlägen ausbürsten. q Reißverschlüsse schließen, Bezüge zuknöpfen. q Gardinenröllchen entfernen oder in Netz/Beutel einbinden. - Seite 11 Achtung Wäsche sortieren Wäsche kann verfärben. Neue bunte Wäsche nicht mit anderer Wäsche zusammen waschen. Nach Farbe und Verschmutzungsgrad Weiße Wäsche kann grau werden. Weiße und farbige Wäsche getrennt waschen. leicht verschmutzt Verschmutzungsgrade Keine Verschmutzungen und Flecken erkennbar. Wäsche hat evtl. Körpergeruch angenommen. - Leichte Sommer und Sportbekleidung wenige Stunden getragen.
- Seite 12 stark verschmutzt Verschmutzungen und/oder Flecken erkennbar. - Küchenhandtücher bis zu einer Woche benutzt. - Stoffservietten. - Babylätzchen. - Kinderoberbekleidung oder Fußballtrikot und hose mit Gras oder Erde verschmutzt. - Berufskleidung wie Schlosseranzug, Bäcker und Metzgerkleidung. typische Flecken - Hautfett, Speiseöle/ fette, Soßen, Mineralöl, Wachse (fett /ölhaltig).
- Seite 13 Wäsche sortieren nach Nur Wäsche mit den hier angegebenen Pflege Angaben auf den symbolen waschen. Pflegeetiketten Kochwäsche 90 C c b a Buntwäsche 60 C, 40 C, 30 C h g f Pflegeleicht 60 C, 40 C, 30 C l g k f Feinwäsche / Seide 30 C l g k f hand und maschinenwaschbare...
-
Seite 14: Wäsche Einlegen
d Explosionsgefahr! Wäsche einlegen Mit lösungsmittelhaltigen Reinigungsmitteln, z.B. Flek kenentferner oder Waschbenzin vorbehandelte Wäschestücke können nach dem Einfüllen zu einer Explosion führen. Wäschestücke vorher gründlich von Hand ausspülen. Achtung Fremdkörper in der Waschtrommel können die Wäsche beschädigen. Vor dem Einlegen der Wäsche sicherstellen, dass keine Fremdkörper in der Wasch trommel sind. -
Seite 15: Wasch Und Pflegemittel
Wasch und Pflegemittel d Vergiftungsgefahr! Waschmittel Wasch und Pflegemittel für Kinder unzugänglich auf dosieren bewahren. Dosieren Sie Waschmittel entsprechend q der Wasserhärte. Die Wasserhärte erfahren Sie bei Ihrem Wasserversorgungsunternehmen. q der Wäschemenge. q des Verschmutzungsgrades. Angaben über Verschmutzungsgrade finden Sie ab Seite 11. -
Seite 16: Wasch-/Pflegemittel Einfüllen
Wasch /Pflege mittel einfüllen Kammer I Waschmittel für Vorwäsche oder Stärke. Kammer II Waschmittel für Hauptwäsche, Enthärter, Einweich mittel, Bleichmittel oder Fleckensalz. Kammer 2 Pflegemittel, z.B. Weich oder Formspüler (höchstens bis Unterkante des Einsatzes 1 füllen). i Konzentrierte oder dickflüssige Weich und Form spüler müssen vor dem Einfüllen mit etwas Wasser verdünnt werden (verhindert Verstopfen des Überlaufes). -
Seite 17: Programme Und Funktionen
Programme und Funktionen Wählen Sie das gewünschte Programm aus - siehe auch die separate Programmübersicht. Die maximalen Schleuderdrehzahlen der Programme, siehe ab Seite 19. Programmwähler Buntwäsche 30, 40, 60 C Grundprogramme Für strapazierfähige Textilien, z.B. aus Baumwolle oder Leinen. Intensiv/Flecken 60 C Für fleckige verschmutzte Textilien, z.B. - Seite 18 Fein/Seide 30 C Für empfindliche, waschbare Textilien, z.B. aus Seide, Satin, Synthetik oder Mischgewebe (z.B. Gardinen). Feinwaschgang bei 30 °C für maschinenwaschbare Seide. Wir empfehlen, die Textilien nicht mit anderen, raueren Textilien zusammen zu waschen. Für sehr empfindliche Textilien aus Seide kann über die Taste Schnell durch Zeitverkürzung eine noch sanftere Behandlung erzielt werden.
- Seite 19 Bei den Programmen Pflegeleicht", Fein/Seide" und Wolle" wird automatisch mit einer niedrigeren Drehzahl geschleudert, unabhängig von der Stellung des Drehzahlwählers - schonende Behandlung empfindlicher Wäsche. Maximale Schleuderdrehzahlen Umdrehungen pro Minute Wäscheart / WFO 2880 WFO 2480 Zusatzprogramme WFO 2840 WFO 2440 1400 1200 Koch/Buntwäsche...
-
Seite 20: Zusatzfunktionen - Tasten
Zusatzfunktionen - Bügelleicht Tasten Spezieller Schleuderablauf mit anschließendem Auflo ckern. Nach dem Schleudern liegt die Wäsche locker in der Trommel - Knittern wird vermindert. Bei den Programmen Koch/Buntwäsche wird auto matisch die maximale Drehzahl auf 800 U/min. redu ziert. Maximale Beladung pro Textilart beachten; die Wäsche unmittelbar nach dem Schleudern entnehmen. - Seite 21 Anzeige fertig in/ Anzeige fertig in" Start in" und Taste q Programmwähler auf gewünschtes Programm Start in" stellen. Anzeigelampe Bereit" leuchtet. Voraussichtliche fertig in" Zeit (Programmdauer) wird angezeigt, z. B. 1:58". i Die fertig in" Zeit wird in Stunden und Minuten angezeigt, z.
- Seite 22 Anzeige und Taste Start in" Vor dem Start eines Programms können Sie bestim men, um wieviel Stunden die Start in" Zeit verzögert werden soll. q Programmwähler auf gewünschtes Programm stellen. Anzeigelampe Bereit" leuchtet. Voraussichtliche fertig in" Zeit wird angezeigt. q Taste Start in" drücken, in der Anzeige erscheint 1h"...
- Seite 23 i Wird der Programmablauf geändert oder das Pro gramm abgebrochen, wird auch die vorgewählte Start in" Zeit abgebrochen. In der Anzeige er scheint die fertig in" Zeit des neu gewählten Pro gramms. Die Start in" Zeit muss neu gewählt wer den.
-
Seite 24: Waschen
Waschen q Programmwähler auf gewünschtes Programm stellen (siehe auch separate Programmübersicht). Anzeigelampe Bereit" leuchtet. fertig in" Zeit wird angezeigt. Beispiel: q Bei Bedarf Schleuderdrehzahl oder Spülstop" wählen. q Bei Bedarf Taste(n) für Zusatzfunktion(en) drücken. q Bei Bedarf Start in" Zeit wählen. Start in"... -
Seite 25: Programmablauf Ändern
q Taste Start" drücken. Programm startet. Wenn Sie irrtümlich ein falsches Programm gewählt Programmablauf haben: ändern q Programmwähler auf Aus" stellen. q Programmwähler auf neugewähltes Programm stellen. Anzeigelampe Bereit" leuchtet. q Bei Bedarf mit Taste Start in" neue Start in" Zeit wählen. -
Seite 26: Nach Ablauf Des Programms
Nach Ablauf des Programms In der Anzeige steht 0" oder ". q Programmwähler auf Aus" stellen und, wenn gewünscht, q Zusatzprogramm ( Abpumpen", Schleudern" oder Spülen") wählen. q Taste Start" drücken. q Nach Ablauf des Zusatzprogramms Programm wähler auf Aus" stellen. q Einfüllfenster öffnen. -
Seite 27: Besondere Anwendungen
Besondere Anwendungen q Wäsche gleicher Farbe einlegen. Einweichen q Einweichmittel nach Angaben des Herstellers in Kammer II einfüllen. q Programmwähler auf Buntwäsche 30 C stellen. Anzeigelampe Bereit leuchtet. q Taste Start drücken. Anzeigelampe Waschen leuchtet, Programm läuft. q Nach ca. 15 Minuten Programmwähler auf Aus stellen. - Seite 28 Nur Färbemittel verwenden, die umweltverträglich und Färben für den Einsatz in Waschmaschinen geeignet sind. Achtung Verfärben der Wäsche bei nachfolgenden Wasch gängen kann dennoch nicht ganz ausgeschlossen werden. q Färbemittel nach Angaben des Herstellers an wenden. Nach dem Färben: q ½ Messbecher Waschmittel in Kammer II geben. q Ohne Wäsche in der Trommel das Programm Kochwäsche 90 C ablaufen lassen.
-
Seite 29: Reinigen Und Pflegen
Reinigen und Pflegen d Stromschlaggefahr! Trennen Sie grundsätzlich das Gerät zuerst vom Stromnetz. Niemals die Waschmaschine mit einem Wasserstrahl reinigen. d Explosionsgefahr! Niemals Lösungsmittel zum Reinigen verwenden. Bei Bedarf: Gehäuse und q Etwas Seifenlauge oder ein mildes, nicht scheu Bedienblende erndes Reinigungsmittel verwenden. -
Seite 30: Waschmittelschublade Reinigen
Wenn sich Reste von Wasch oder Pflegemitteln Waschmittel abgelagert haben: schublade reinigen q Waschmittelschublade bis zum Anschlag heraus ziehen, q Einsatz herunterdrücken und q Waschmittelschublade ganz herausnehmen. q Einsatz nach oben herausnehmen. q Waschmittelschublade und Einsatz unter fließen dem Wasser reinigen, abtrocknen. q Einsatz aufsetzen und einrasten. -
Seite 31: Laugenpumpe Reinigen
Wenn die Waschlauge nicht vollständig abgepumpt Laugenpumpe wird. Fremdkörper blockieren die Laugenpumpe oder reinigen stark fusselnde Wäsche wurde gewaschen. Waschlauge ablassen (bis zu 20 Liter, geeignetes Gefäß bereitstellen) d Verbrühungsgefahr! Heiße Waschlauge zuvor abkühlen lassen. Kinder und Haustiere fernhalten. q Programmwähler auf Aus stellen. q Serviceklappe öffnen. - Seite 32 q Pumpendeckel vorsichtig abschrauben. Es tritt noch etwas Restwasser aus. q Innenraum von Fremdkörpern/Fusseln befreien und reinigen. Flügelrad der Laugenpumpe muss sich drehen lassen. Gewinde des Pumpendeckels und Pumpenge häuse von Laugenresten und Fusseln reinigen. q Pumpendeckel einsetzen und festschrauben. q Serviceklappe einsetzen und schließen.
-
Seite 33: Sieb Im Wasserzulauf Reinigen
Wenn kein oder nicht genügend Wasser in die Sieb im Waschmaschine einläuft. Anzeigelampe Spülen Wasserzulauf blinkt. reinigen Zunächst Wasserdruck im Zulaufschlauch abbauen: q Wasserhahn schließen. q Programmwähler auf beliebiges Programm (außer Schleudern/ Abpumpen) stellen. q Taste Start drücken, Programm ca. 40 Sekun den laufen lassen. -
Seite 34: Hilfe Bei Kleinen Störungen
Hilfe bei kleinen Störungen d Stromschlaggefahr! Reparaturen nur vom Kundendienst oder von autori sierten Fachkräften durchführen lassen. Im Reparaturfall oder wenn Sie eine Störung mit Hilfe der folgenden Tabelle nicht selbst beheben können q Programmwähler auf Aus" stellen. q Waschmaschine vom Strom Netz trennen. q Wasserhahn zudrehen. - Seite 35 Störung Ursache Abhilfe Prüfen, ob Wäschestück Programm läuft nicht an. Einfüllfenster nicht geschlossen. eingeklemmt. Anzeigelampe Waschen" blinkt. Einfüllfenster schließen (klickt hörbar). Programm läuft nicht an. Taste Start" nicht gedrückt. Taste Start" drücken. Wasserhahn nicht geöffnet. Wasserhahn öffnen. Wasser läuft nicht ein oder Waschmittel wird oder Waschmittel wird Zulaufschlauch geknickt oder eingeklemmt.
- Seite 36 Störung Ursache Abhilfe Taste Bügelleicht" gedrückt - maximale Schleuderdrehzahl 800 U/Min. Schleuderergebnis nicht zufriedenstellend. f i d ll d Programm Spülen" oder Schleudern" gewählt - maximale Schleuderdrehzahl siehe Seite 19. Mehrmaliges Kein Fehler. Anschleudern. Unwuchtkontrollsystem versucht, Unwucht durch mehrmaliges Anschleudern auszugleichen. Kein Fehler.
- Seite 37 Störung Ursache Abhilfe Bei zuviel Schaum hat die Waschmitteldosierung beim fertig in" Schaumerkennung einen nächsten Waschgang verringern. Zeitverlängerung zusätzlichen Spülgang und ein zusätzliches Schleudern zugeschaltet, um das Spülergebnis abzusichern. Bei starken Unwuchten beim Große und kleine Wäschestücke Schleudern kann eine gemeinsam waschen, um die Zeitverlängerung von ca.
-
Seite 38: Verbrauchswerte
Verbrauchswerte Normal Programm Beladung Verbrauchswerte ** (ohne Zusatzfunktionen) t f kti Strom Wasser Dauer Buntwäsche 40 C 5,0 kg * 0,55kWh 54 l 1:58 h Buntwäsche 60 C 5,0 kg 0,95kWh 54 l 1:58 h Buntwäsche 60 C 5,0 kg * 0,95kWh 45 l 2:10 h... -
Seite 39: Kundendienst
Kundendienst Bevor Sie den Kundendienst rufen, prüfen Sie bitte, ob Sie die Störung nicht selbst beheben können (siehe ab Seite 34). In Beratungsfällen entstehen Ihnen, auch während der Garantiezeit, Kosten für einen Technikereinsatz. Den für Sie nächstgelegenen Kundendienst können Sie aus dem beiliegenden Verzeichnis entnehmen. Geben Sie bitte dem Kundendienst die Erzeugnis nummer (E Nr.) und die Fertigungsnummer (FD) des Gerätes an. -
Seite 40: Aufstellen, Anschließen Und Transportieren
Aufstellen, Anschließen und Transportieren d Verletzungsgefahr! Sicherheitshinweise Die Waschmaschine hat ein hohes Gewicht. Vorsicht beim Anheben. Achtung Eingefrorene Schläuche können reißen/platzen. Waschmaschine nicht in frostgefährdeten Bereichen und/oder im Freien aufstellen. Waschmaschine kann beschädigt werden. Nicht an vorstehenden Bauteilen (z.B. Einfüllfenster) anheben. Zusätzlich zu den hier aufgeführten Hinweisen können besondere Vorschriften des zuständigen Wasser und Elektrizitätswerkes gelten. -
Seite 41: Lieferumfang
An der Maschinenrückseite: Lieferumfang - Wasserablaufschlauch, - Wasserzulaufschlauch, - Stromkabel mit Netzstecker, - Krümmer zum Anbringen des Ablaufschlauchs z.B. am Waschbecken. Je nach Anschluss Situation wird zusätzlich benötigt: - 1 Schlauchschelle Ø 24-40 mm (Fachhandel), zum Anschluss an einen Siphon. Feuchtigkeit in der Wäschetrommel ist bedingt durch die Endkontrolle, die jede Waschmaschine durchläuft, bevor sie das Werk verlässt. -
Seite 42: Abmessungen
Abmessungen a = 600 mm b = 590 mm c = 852 mm Gewicht ca. 69 kg... -
Seite 43: Aufstellfläche
Standsicherheit ist wichtig, damit die Waschmaschine Aufstellfläche beim Schleudern nicht wandert. Aufstellfläche muss fest und eben sein. Nicht geeignet sind weiche Bodenbeläge, z.B. Teppichböden oder Böden mit Schaumstoffrücken. Wenn die Waschmaschine auf einer Holzbalkendecke aufgestellt werden soll: q Waschmaschine möglichst in einer Ecke aufstel len. -
Seite 44: Transportsicherungen Entfernen
Achtung Transport Vor dem ersten Gebrauch unbedingt komplett sicherungen Transportsicherungen entfernen und für einen entfernen späteren Transport (z. B. Umzug) aufbewahren. Vor dem Entfernen der Transportsicherungen: q Schläuche aus den Halterungen nehmen. q Krümmer aushängen. q Alle Schrauben mit Schlüssel SW 13 lösen, bis diese frei beweglich sind. - Seite 45 Transportsicherungen Transportsicherungen unbedingt für einen späteren aufbewahren Transport (z. B. Umzug) aufbewahren. q Transportsicherungen komplett jeweils Schraube zusammengesteckt mit Scheibe und Buchse (und Feder) aufbewahren.
-
Seite 46: Schlauch Und Kabellängen
Schlauch und Kabellängen Linksseitiger Anschluss ca. 100 cm ca. 145 cm ca. 85 cm Rechtsseitiger Anschluss ca. 145 cm ca. 90 cm ca. 135 cm Aqua Stop Beim Fachhändler als Bausatz erhältlich: Verlängerungsschlauch - Anschluss Garnitur mit Kunststoff Schlauch (ca. 2,50 m), Bestell Nr. WMZ 2380. -
Seite 47: Wasseranschluss
d Stromschlaggefahr! Wasseranschluss Aqua Stop Sicherheitseinrichtung nicht in Wasser tauchen (enthält elektrisches Ventil). Um Leckage oder Wasserschäden zu vermeiden, Hinweise in diesem Kapitel unbedingt beachten! Wasserzulauf Achtung Waschmaschine nur mit kaltem Trinkwasser be treiben. Nicht an Mischbatterie eines drucklosen Heißwasseraufbereiters anschließen. In Zweifelsfällen vom Fachmann anschließen lassen. -
Seite 48: Ausrichten
Wasserablauf Achtung Ablaufschlauch nicht knicken oder in die Länge ziehen. Höhenunterschied zwischen Aufstellfläche und Ab fluss: höchstens 100 cm. Ablauf in einen Siphon: q Anschluss Stelle mit Schlauchschelle, Ø 24-40 mm (Fachhandel) sichern. Ablauf in ein Waschbecken: Achtung Verschluss Stöpsel darf den Abfluss des Wasch beckens nicht verschließen. -
Seite 49: Elektrischer Anschluss
Achtung Elektrischer Anschluss der Waschmaschine nur an Wechsel Anschluss strom über vorschriftsmäßig installierte Schutz kontakt Steckdose. Netzspannung und Spannungsangabe an der Waschmaschine (Geräteschild) müssen überein stimmen. Anschlusswert sowie erforderliche Sicherung sind auf dem Geräteschild angegeben. Sicherstellen, dass: - Netzstecker und Steckdose zusammenpassen, - der Leitungsquerschnitt ausreicht, - das Erdungssystem vorschriftsmäßig installiert ist. - Seite 50 Bevor Sie die Waschmaschine transportieren: Transportieren, - Wasserhahn schließen, z. B. bei Umzug - restliche Waschlauge ablassen (siehe Seite 31), - Wasserdruck im Zulaufschlauch abbauen (siehe Seite 33), - Waschmaschine vom Stromnetz trennen, - Wasserzu- und Wasserablaufschlauch abmontieren, - Transportsicherungen einbauen. Nach dem Transport und dem sachgemäßen Aufstellen und Anschließen zuerst das Zusatzprogramm Abpumpen laufen lassen,...
-
Seite 51: Aquastop-Garantie
Zusätzlich zu Gewährleistungsansprüchen gegen Aqua Stop den Verkäufer aus dem Kaufvertrag und zusätzlich zu Garantie unserer Gerätegarantie leisten wir Ersatz zu folgenden Bedingungen: Sollte durch einen Fehler unseres Aqua Stop Systems ein Wasserschaden verursacht werden, so ersetzen wir Schäden privater Gebraucher. Diese Haftungsgarantie gilt für die Lebensdauer des Gerätes. - Seite 52 0903 de 5050 002 936 ROBERT BOSCH HAUSGERÄTE GMBH...
