DELTAMESS F2 Montage-Und Installationsanleitung

Montage- und Installationsanleitung F2/Kompaktzähler
Allgemeine Hinweise
Diese Anleitung enthält nur die für die Installation und
Inbetriebnahme wichtigen Informationen. Für eine Be-
schreibung sämtlicher Funktionen des Wärmezählers
kann eine entsprechende Bedienungsanleitung angefor-
dert werden.
Wärmezähler im Heizungsrücklauf einbauen.
o
Zulässige Temperaturen (Umgebungs- und Be-
o
triebstemperaturen beachten).
Vorgeschriebene Einbaulage beachten.
o
Eintauchtiefe des Vorlauffühlers beachten.
o
Montage
Das F2 wird normalerweise für die Kompaktmontage auf
einem Volumenmessteil geliefert. Hierzu wird ein Halte-
ring verwendet mit dem das Rechenwerk entweder
waagerecht oder senkrecht montiert werden kann (Bild
1). Als Option kann das Rechenwerk mit einer Wandhal-
terung (Bild 2) für die Wandmontage geliefert werden.
Hierzu muss jedoch das Kontaktwerk über ein ausrei-
chend langes Kabel verfügen!
1. Bei Neuanlagen die Anlage mit einem Passstück
vorher durchspülen.
2. Umwälzpumpe abstellen und Rücklaufstrang absper-
ren.
3. Wärmezähler entsprechend der Fliessrichtung
(Fliessrichtungspfeil auf dem Zähler beachten) mit
neuen Dichtungen einbauen.
4. Zähler ausrichten und fest verschrauben.
5. Vorlauffühler montieren.
6. Absperrventile langsam wieder öffnen und Umwälz-
pumpe wieder einschalten.
7. Den Wärmezähler auf Dichtheit und Funktion über-
prüfen. Anschließend plombieren.
Funktionskontrolle
Sind Temperaturfühler und Volumenmessteil montiert
und angeschlossen, ist der Wärmezähler betriebsbereit.
Kontrollieren Sie,
dass in Abhängigkeit des Durchflusses unten links in
o
der Anzeige regelmäßig ein Viereck aufblinkt.
dass im Anzeigentest sämtliche Segmente deutlich
o
zu sehen sind.
Display
Drücken Sie den schwarzen Druckknopf auf der Vorder-
seite des Rechenwerkes, um zwischen den Anzeigen zu
wechseln. Alle Anzeigen des F2 sind mit einer Anzei-
gennummer gekennzeichnet, die sich oben links im Dis-
play befinden. So hat z. B. der aktuelle Energiezähl-
werksstand die Anzeigennummer 10.
Deltamess DWWF GmbH * Sebenter Weg 42 * 23758 Oldenburg * Tel. 0 43 61 – 51 14 0 * Fax 0 43 61 – 51 14 88
Kostenlose Service-Nr. 0800 – 51 14 800 * Email: service@deltamess.de
Die wichtigsten Anzeigen:
Nr. Bedeutung
10 Energiezählwerksstand
11 Volumenzählwerksstand
88 Anzeigentest
15 Fehlercode
19 Impulswertigkeit
20 Momentane Leistung
21 Momentaner Durchfluss
22 Hohe Temperatur
23 Niedrige Temperatur
24 Temperaturdifferenz
Fehlermeldungen
Liegt am Wärmezähler eine Fehlermeldung vor, so
leuchtet das Viereck unten links in der Anzeige ständig.
In der Anzeige Nr. 15 können Sie feststellen, welcher
Fehlercode vorliegt. Die wichtigsten Fehlercodes:
Fehlercode Beschreibung
1, 2 Fehler, Fühler niedrige Temperatur
4, 8 Fehler, Fühler hohe Temperatur
10, 20 Elektronikfehler (interner Fehler)
40 Niedriger/kein Durchfluss
80 Netzspannung 230VAC fehlt (nach Netzaus-
fall)

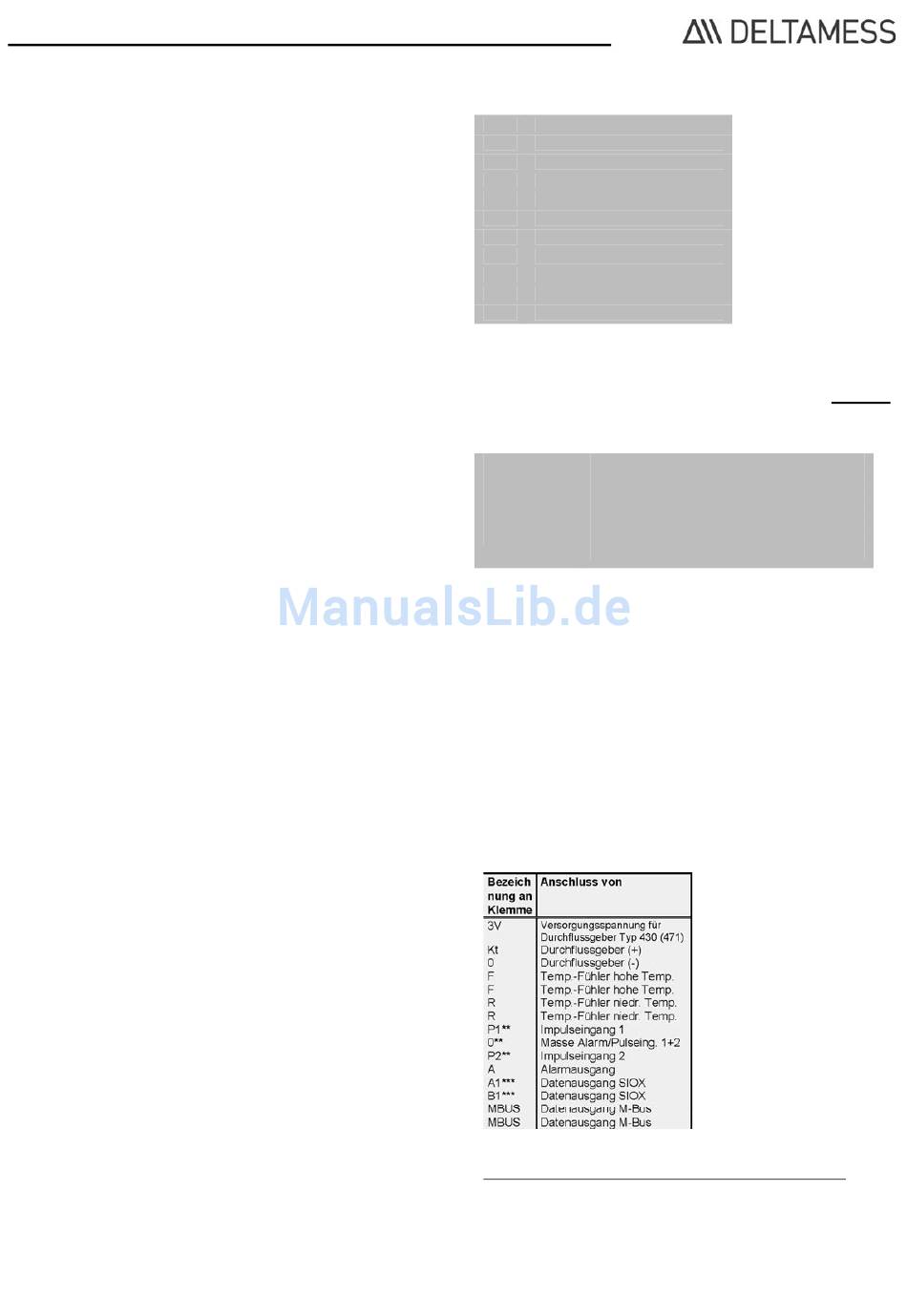

Anschlüsse
Folgendes ist zu beachten, wenn die elektrischen An-
schlüsse des Rechenwerkes vor Ort vorgenommen wer-
den:
Das F2 besitzt 6 Kabeldurchführungen für die An-
schlussleitungen. Damit das Gehäuse die vorgesehene
Schutzklasse erfüllen kann, müssen die im Bild 3 be-
schriebenen Kabelquerschnitte verwendet werden.
Die Anschlussklemmen befinden sich auf der Rückseite
des Rechenwerkes unter einem Deckel, der mit einer
Benutzerplombe gesichert ist. Netzbetriebene Geräte
werden werkseitig mit einer festen Anschlussleitung für
den Netzanschluss ausgeliefert.
Anschluss Durchflussgeber/Zuordnung Adernfarbe
Typ Standard (Reed) (opencollector)
Klemme kt egal Impuls
Klemme 0 egal Masse
Klemme 3V ------ ---------
*Nur wenn V-Teil ohne Batterie
**Optional als Impulsausgang
***Optionaler Bus
U2500 430 471
gelb grün grün
blau braun braun
------ weiß *( weiß)
