DELTAMESS TKS smart M Montageanleitung

Montageanleitung
Wasserzähler Trockenkapsel TKS smart M
A. Wichtige Hinweise
• Wasserzähler sind hochwertige Messgeräte und sorgsam zu behandeln. Zum Schutz vor Beschädigungen und Verschmutzungen
sowie um die Hygiene des Trinkwassers nicht zu gefährden, die Messkapsel erst unmittelbar vor dem Einbau aus der Verpackung
nehmen.
• Die Messkapsel mit DVGW-Zertifizierung bildet gemeinsam mit der DELTAMESS-Vormontage das Messgerät und darf nur unter
den Nennbetriebsbedingungen betrieben werden.
- Durchflussbereich: Q
- Druckbereich: 0,3 bis 10 bar
- Anschlussgröße: DN 15 / DN 20
• Der Einbau darf nur durch fachkundige Personen erfolgen.
• Bei der Installation sind die Vorgaben nach DIN 1988 und der aktuellen Trinkwasserverordnung zu beachten.
• Bei beschädigter oder entfernter Plombe ist der Wasserzähler nicht mehr für die gesetzliche Abrechnung zugelassen
• Durch die weit verbreitete Modul-Schnittstelle (Modularis) ist eine Aufrüstung mit Funk-, MBus- und FA-Modulen fast aller Herr-
steller jederzeit möglich.
B.
EU-Konformitätserklärung
Wir erklären als Hersteller in alleiniger Verantwortung die Konformität des Wasserzählers mit den einschlägigen Harmonisierungs-
rechtsvorschriften der Union
Die benannte Stelle hat folgende Bescheinigungen ausgestellt
sation legislations.
Typ Bescheinigungen
Type Certificates
TKS MID Modul B: DE-16-MI001-PTB001
MID Modul D: DE-M-AQ-PTB131
Unterzeichnet für und im Namen von
Deltamess DWWF GmbH
Sebenter Weg 42
D-23758 Oldenburg/Holstein

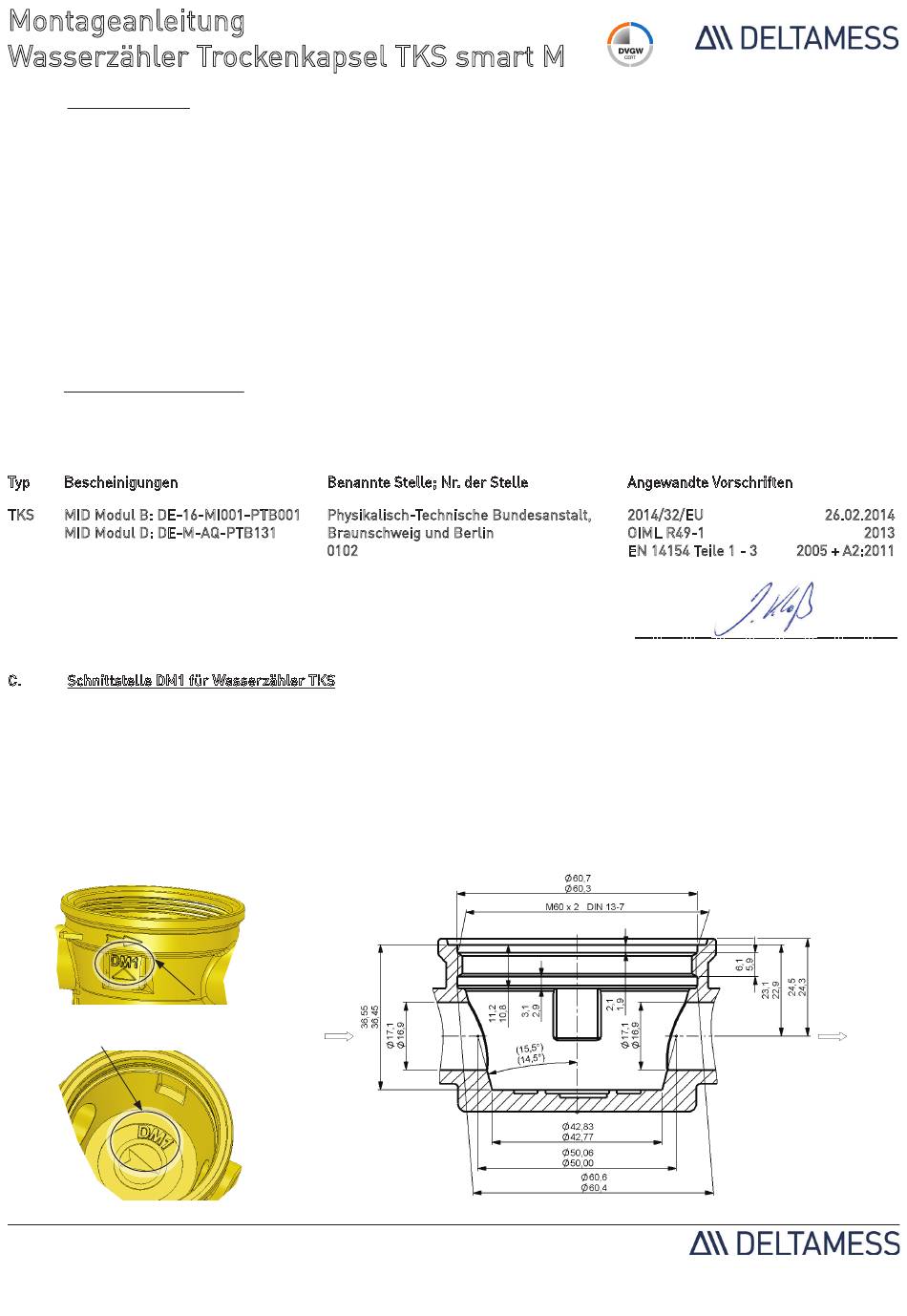

C. Schnittstelle DM1 für Wasserzähler TKS
• Prüfen Sie, ob die Vormontage mit der Kennzeichnung „DM1" (nach DIN EN 14154 ¦ DIN EN ISO 4064) versehen ist. Ist die Vormon-
tage so gekennzeichnet, kann die Messkapsel ohne weitere Prüfungen eingesetzt werden.
• Wenn das Gehäuse keine Kennzeichnung aufweist:
- Überprüfen Sie, ob ein Delta-Dreieck (innen oder außen) auf der Vormontage vorhanden ist ( Bild 1 ).
- Im Zweifelsfall prüfen Sie die Vormontage auf Übereinstimmung mit den unten angegebenen Maßen ( Bild 2 ). Stimmen
die ermittelten Maße mit den Angaben in dieser Anleitung überein, kann die Messkapsel in die vorhandene Vormontage
eingebaut werden.
- Ausnahmen hiervon sind Sondergehäuse wie z. B. Ventilzähler und Mischbatteriezähler. Bitte überprüfen Sie an diesen Ge-
häusen, ob ein „Delta"-Dreieck vorhanden ist.
Kennzeichnung „DM1"
bzw. „Delta" (Dreieck)
Bild 1- Kennzeichnung „DM1"
Technische Änderungen vorbehalten.
Vervielfältigung nur mit Genehmigung der DELTAMESS DWWF GmbH
Telefon 0 43 61/51 14 - 0 ∙ Fax 0 43 61/51 14 - 88 ∙ Service-Nr. 0 800/51 14 - 800
www.deltamess.de
2,5 m /h
3
3
/ EU DECLARATION OF CONFORMITY
/ We declare as manufacturer under our sole responsibility the conformity of the water meter with the relevant Union harmoni-
Benannte Stelle; Nr. der Stelle
Notified body; body no.
Physikalisch-Technische Bundesanstalt,
Braunschweig und Berlin
0102
/ Signed for and on behalf of
- Temperaturbereich: T30, T30/90, T90 → siehe Angabe auf Typenschild
- mechanische Umgebungsbedingungen: M1, 5 bis 55 °C
/ The notified body issued following certificates.
Oldenburg, 05.02.2024
Bild 2 - Schnittstelle „DM1"
DVGW-CS0135
Angewandte Vorschriften
Applied regulations
2014/32/EU
OIML R49-1
EN 14154 Teile 1 - 3
-----------------------------------------------------------------------
Daniel Kloß, GF
26.02.2014
2013
2005 + A2:2011
MA_30239-05/02.24
