Inhaltszusammenfassung für ClearOne MAX EX

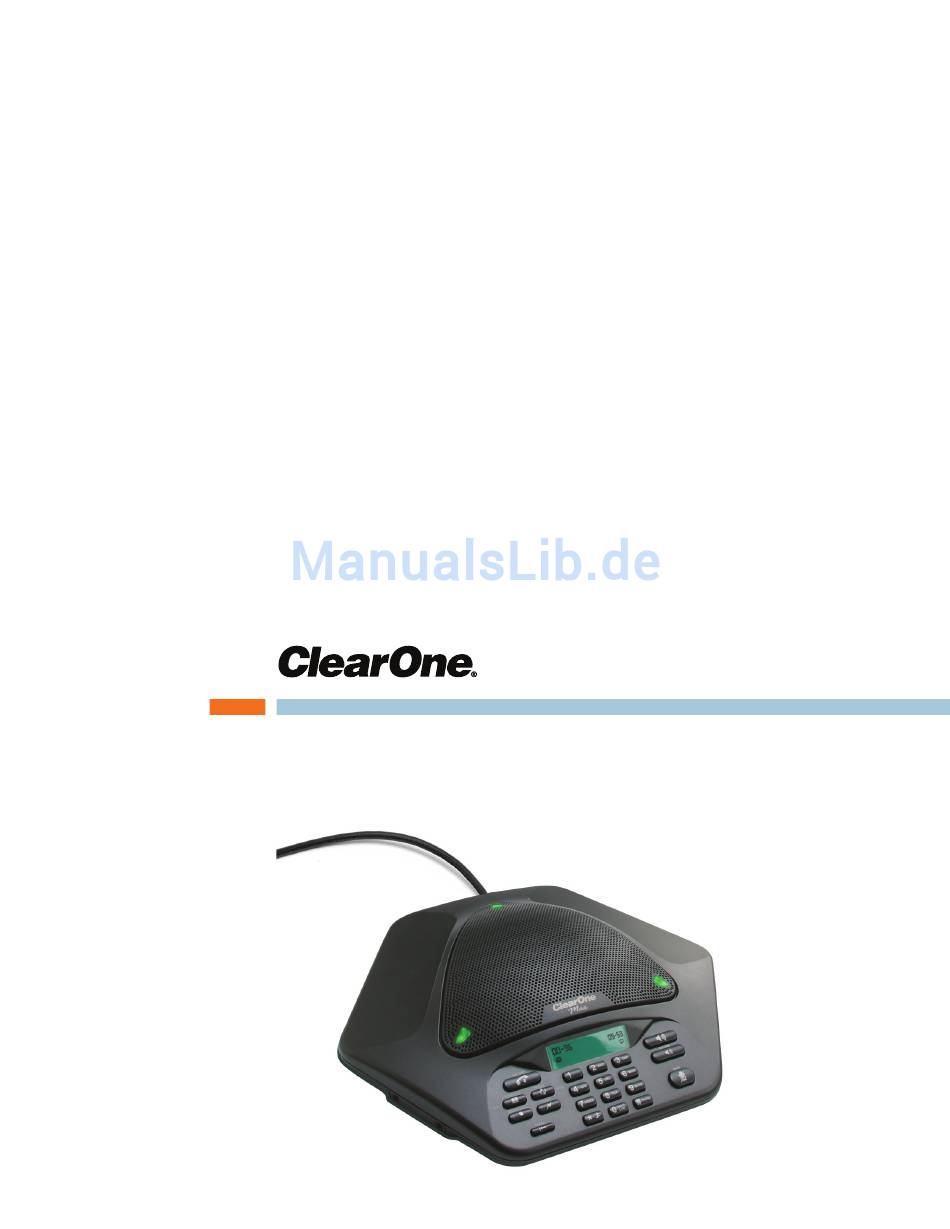

- Seite 1 MAX™ EX InstallatIons- und BetrIeBsanleItung...
- Seite 2 ClEArOnE-TEilEnuMMEr 800-158-015 SEPTEMBEr 2007 (rEv 4.0) u.S. PATEnT nr. D499,392. WEiTErE PATEnTE AnSTEHEnD. © 2007 Clearone Communications, Inc. alle rechte vorbehalten. Kein teil dieses dokuments darf ohne schriftliche genehmigung von Clearone Communications in irgendeiner Form oder mit irgendwelchen Mitteln vervielfältigt werden.
-
Seite 3: Inhaltsverzeichnis
Produktrückgaben auspacken sicherheit KaPItel 2: erste sChrItte anschluss des MaX eX an eine analoge telefonleitung Verbinden der MaX eX-erweiterungs-Pods anschluss des MaX eX an eine digitale (PBX) telefonleitung Benutzung Ihres MaX eX-telefons KaPItel 3: BenutzeroPtIonen anruffunktionen Programmierfunktionen ruffunktionen KaPItel 4: Wartung... -
Seite 5: Kapitel 1: Einführung
KaPItel 1: eInFührung Wir bedanken uns für Ihren Kauf des Clearone MaX™ eX erweiterbaren Konferenztelefons. das MaX eX bietet erstklassigen, voll-duplex-audio mit einer einheit im kleinen Konferenzzimmer sowie mit bis zu vier zusammengeschlossenen MaX eX-geräten in größeren räumen. Wenn sie die MaX eX-geräte miteinander verbinden, werden Mikrofonempfang und lautsprecherwidergabe sowie der steuerungszugang erweitert, für eine... -
Seite 6: Produktrückgaben
Produktrückgabe alle Komponenten einzusenden, die mit Ihrem Produkt geliefert wurden. AuSPACKEn sehen sie nach, ob sie alle unten dargestellten artikel für Ihr MaX eX Modell (MaX eX und MaX erweiterungssatz) erhalten haben. stellen sie den MaX eX-Konferenz-Pod und die Basiseinheit nach dem entpacken auf eine flache oberfläche. -
Seite 7: Bewahren Sie Diese Anleitung Auf
• dieses Produkt sollte nur mit den auf der Kennzeichnung angegebenen stromquellen verwendet werden. Wenn sie nicht wissen, welche art von stromversorgung an Ihrem standort vorhanden ist, wenden sie sich bitte an Ihren Fachhändler oder das stromversorgungsunternehmen vor ort. • achten sie darauf, dass steckdosen und Verlängerungskabel nicht überlastet werden, da dies ein Feuer oder stromschläge verursachen könnte. -
Seite 8: Kapitel 2: Erste Schritte
1. schließen sie das 3,5-Meter-Cat.5-Kabel an die mit lInK out markierte Buchse des ersten telefons und die mit lInK In markierte Buchse des zweiten telefons an. 2. auf dieselbe Weise schließen sie bis zu drei weitere Max eX-telefone an. Insgesamt können vier geräte angeschlossen werden. -
Seite 9: Anschluss Des Max Ex An Eine Digitale (Pbx) Telefonleitung
AnSCHluSS DES MAX EX An EinE DigiTAlE (PBX) TElEfOnlEiTung MaX eX-telefone können mit einem digital/analog-umsetzer an ein PBX angeschlossen werden. um das MaX eX- telefon an eine digitale (PBX) leitung anzuschließen, folgen sie dem diagramm und der anleitung: Telefonbuchse Steckdose... -
Seite 10: Benutzung Ihres Max Ex-Telefons
BEnuTzung iHrES MAX EX-TElEfOnS So tätigen Sie einen Anruf 1. drücken sie die taste On/Off (ein/aus). sie hören daraufhin einen Wählton. 2. Wählen sie die nummer so wie bei einem herkömmlichen telefon. sie erscheint dann auf der lCd-anzeige. HinWEiS: sie können die nummer auch bereits im standby-Modus (inaktiver Modus) wählen und dann zum herstellen der gesprächsverbindung die taste On/Off... -
Seite 11: So Speichern Sie Eine Telefonnummer Im Telefonbuch
So speichern Sie eine Telefonnummer im Telefonbuch 1. geben sie die zu speichernde telefonnummer ein, während das Konferenzgerät sich im standby-Modus befindet. 2. halten sie die taste PHOnEBOOK/EDiT (telefonbuch/Bearbeiten) so lange gedrückt, bis das telefonbuch- und das Programm-symbol auf der lCdanzeige erscheinen (wir unten dargestellt). Telefonbuch- und Programm-Symbol Hinzufügen von Telefonbucheinträgen 1. -
Seite 12: Kapitel 3: Benutzeroptionen
Funktionen werden in den folgenden abschnitten beschrieben. So verwenden Sie die impulswahl standardmäßig verwendet das Max eX das tonwahlverfahren.Während eines anrufs können sie jedoch vorübergehend die Impulswahl verwenden. • drücken sie die stern-taste (*). daraufhin erscheint ein sonderzeichen. Für alle nach diesem zeichen eingegebenen nummern wird die Impulswahl verwendet. -
Seite 13: Programmierfunktionen
PrOgrAMMiErfunKTiOnEn Für persönliche Vorzüge und erweiterte Benutzerfreundlichkeit bietet MaX eX folgende programmierbare Funktionen an: • Klingeltöne • Wählmodus • Flash-dauer • örtliche telefonnummer • speed-dial-nummern • service-Center-nummer agC/alC (automatische Verstärkungsregelung/automatische niveauregelung) • sie können auch die werkseitigen standardeinstellungen wiederherstellen. die folgenden abschnitte beschreiben, wie sie diese Funktionen programmieren können. -
Seite 14: So Programmieren Sie Ihre Telefonnummer
2. drücken sie die 6, um das service-Center-Menü aufzurufen. 3. drücken sie rEDiAl/PrOg (Wahlwiederholung/Programmieren). 4. geben sie die nummer ein, die MaX eX wählen soll, wenn sie die 0-taste drücken. 5. speichern sie die nummer durch drücken von rEDiAl/PrOg (Wahlwiederholung/Programmieren). -
Seite 15: Ruffunktionen
5. Bestätigen sie Ihre auswahl durch drücken von rEDiAl/PrOg. 6. drücken sie ClEAr (löschen), um das Menü zu verlassen. AlArMTÖnE die nachstehende tabelle beschreibt die alarmtöne, die das MaX eX verwendet. Rufton/Signal Beschreibung Wenn die Basisstation nicht mit Strom versorgt wird, hören Sie Kein Strom beim Drücken der Taste ON/OFF (Ein/Aus) einen Piepton. -
Seite 16: Kapitel 4: Wartung
Konferenztelefons vergleichbar sein. das Max eX funktioniert auch mit geräten von geringerer Qualität, allerdings wird in diesem Fall unter umständen die Qualität der Konferenz beeinträchtigt. Tabelle zur fehlerbehebung Verwenden sie die tabelle auf der nächsten seite zum Beheben von Fehlern bei Ihrem MaX eX-system. technischer service ~ +1 800 283 5936 (usa) - Seite 17 Lösungsvorschlag Geräusch Mögliche Ursache Bewegen Sie das Telefon näher Das Konferenzgerät Piepton vor dem an die Basisstation heran. befindet sich außerhalb Wählen der Reichweite. Stellen Sie sicher, dass die Basisstation an eine Steckdose Die Basisstation ist nicht angeschlossen ist und dass die ans Stromnetz anges- Netzanzeige leuchtet.
-
Seite 18: Anhang
Jahre. lagerfeuchtigkeit: 10 bis 90 % Modelle Stromversorgung MaX eX* Basisstation: MaX eX expansion Kit* netzmodul mit Funktion für automatische einstellung; 100 – 240 V Wechselstrom; *die einzelnen teilenummern erhalten sie von Ihrem 50/60 hz Fachhändler oder unter www.clearone.com. -
Seite 19: Konformität
Modularstecker geliefert. sie dienen zum anschluss an eine ebenfalls kompatible modulare steckverbindung.Weitere angaben siehe Installationsanleitung. sollten bei der Verwendung dieses geräts Probleme auftreten, wenden sie sich bitte an Clearone Communications, um reparatur- oder garantieinformationen zu erhalten. schriftlich erreichen sie uns unter der adresse 1825 research Way, salt lake City, utah 84119, usa, und telefonisch unter +1 801 975 7200.Wenn das gerät schaden... -
Seite 20: Elektro- Und Elektronikalt-/Schrottgeräte "Weee Directive 2002/95/Ec"
Wasserleitungssystem miteinander verbunden sind. diese Vorsichtsmaßnahme kann besonders in ländlichen gebieten wichtig sein. Elektro- und Elektronikalt-/Schrottgeräte „WEEE Directive 2002/95/EC“: Clearone hält sich an die Weee-richtlinie. Informationen zum einzug oder recycling für Ihr land finden sie auf unserer Webseite: www.clearone.com/support/recycling.php?content=main... -
Seite 21: Ec-Konformität
Berkshire rg2 otd united Kingdom Modell: MaX eX, MaX eX expansion Kit. Produktstandard(s), für die Konformität der richtlinie des/der rats/räte erklärt wurde: EMC - 2004/108/EC „EMC-richtlinie (richtlinie für elektromagnetische Kompatibilität)“: en 55022: 2006 (emissionen) geräte der Informationstechnologie – eigenschaften Funkstörungen... -
Seite 22: Sicherheit - 73/23/Eec "Niederspannungsrichtlinie (Lvd)"
- eMea north gArAnTiE Clearone Communications, Inc. (hersteller) garantiert, dass dieses Produkt frei von Materialund Verarbeitungsfehlern ist. Informationen über die garantie und die darin eingeschlossenen schäden finden sie auf der Webseite von Clearone bei www.clearone.com. Clearone Communications, Inc.
