Linksys E1000

Wandmontage

An der Unterseite des Routers befinden sich zwei Aussparungen
für die Wandmontage Der Abstand zwischen den Aussparungen
beträgt 152 mm
Zur Befestigung des Routers sind zwei Schrauben erforderlich
Empfohlenes Montagezubehör
4 – 5 mm 1 – 1,5 mm
HINWEIS:
Cisco übernimmt keine Verantwortung für
Schäden, die auf für die Wandmontage ungeeignetes
Zubehör zurückzuführen sind
Befolgen Sie die nachfolgenden Anweisungen
1 Legen Sie eine Stelle fest, an der Sie den Router anbringen
möchten Die Wand, an der Sie den Router befestigen,
muss glatt, flach, trocken und fest sein Außerdem muss die
Montageposition so gewählt werden, dass sie sich in der
Nähe einer Steckdose befindet
2 Bohren Sie zwei Löcher in die Wand Der Abstand zwischen
den Löchern muss 152 mm betragen
3 Drehen Sie in jedes Loch eine Schraube, wobei die Köpfe
der Schrauben jeweils 3 mm herausstehen sollten
4 Positionieren Sie den Router so, dass sich die beiden Aussparungen
für die Wandmontage über den zwei Schrauben befinden
5 Platzieren Sie die Aussparungen für die Wandmontage
auf den Schrauben, und schieben Sie den Router nach
unten, bis die Schrauben fest in den Aussparungen für
die Wandmontage sitzen
Wireless-N Router
2,5 – 3,0 mm
152 mm

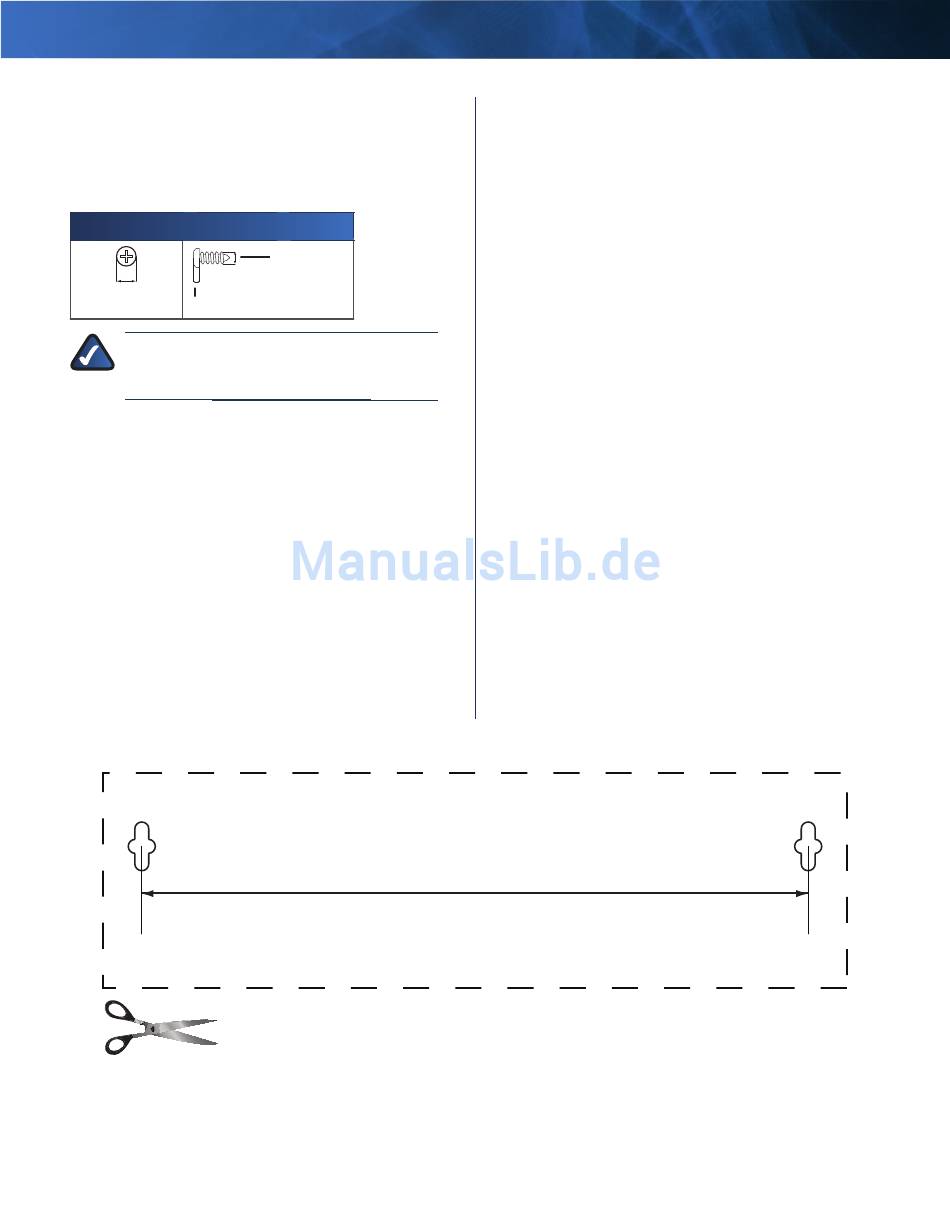

Drucken Sie diese Seite in Originalgröße (100 %) aus
Schneiden Sie die Schablone entlang der gestrichelten Linie aus, und positionieren Sie sie auf der
Wand, damit Sie die Bohrlöcher im richtigen Abstand voneinander setzen können
Schablone für Wandmontage
Kapitel 1: Produktübersicht
2
