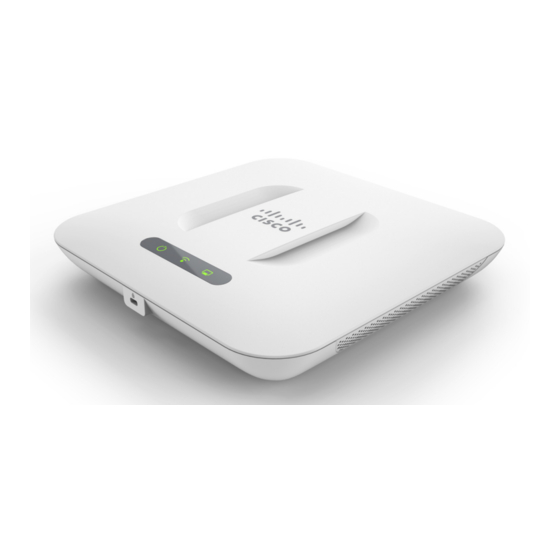

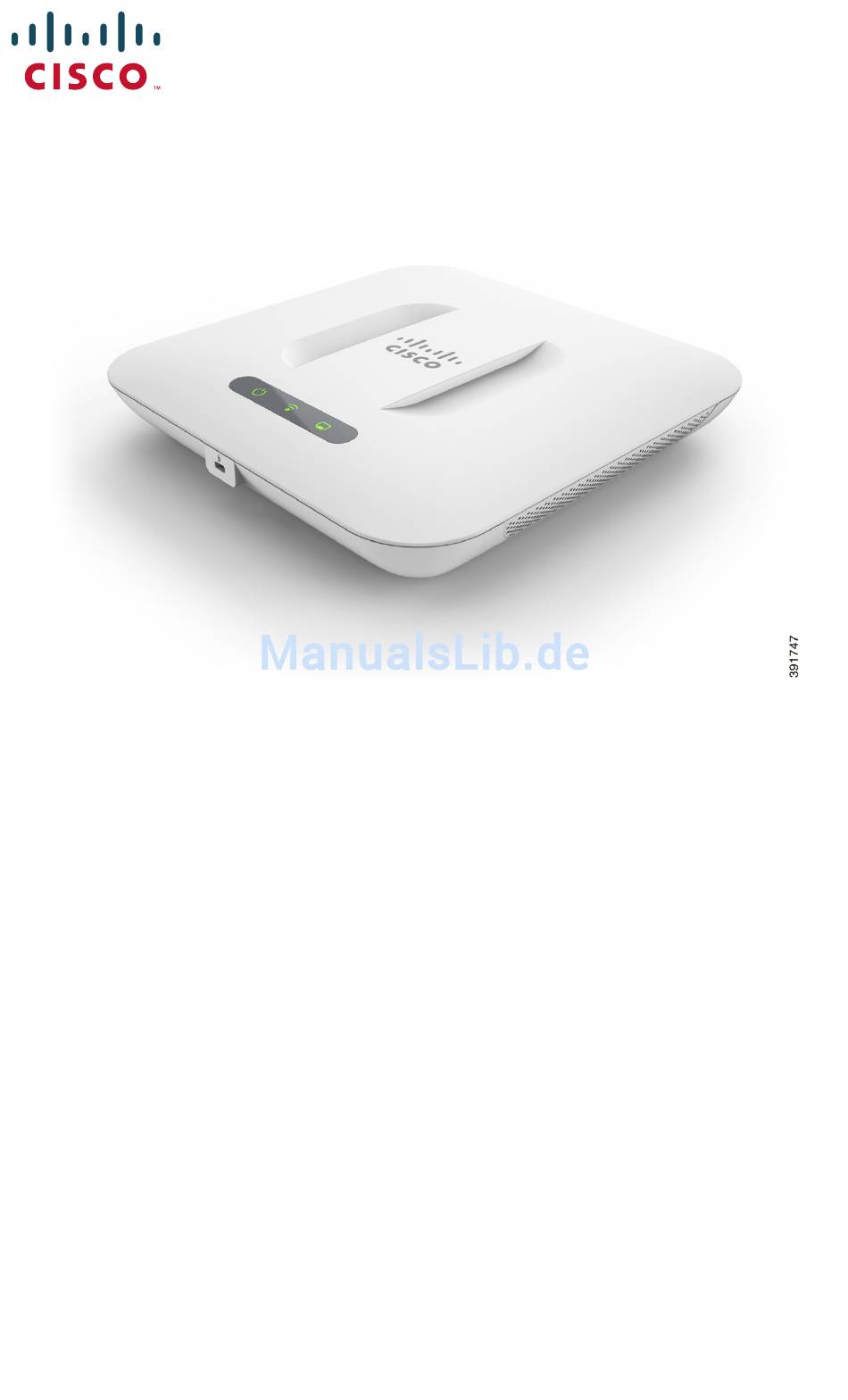

- Seite 1 Kurzanleitung Cisco WAP351 Wireless-N Dual Radio Access Point mit 5-Port-Switch Lieferumfang • WLAN-Zugriffspunkt • Montagekit • Diese Kurzanleitung • Produkt-CD • Ethernetkabel • Kontaktdaten des technischen Supports • China RoHS (nur SKUs für China)
-
Seite 2: Funktionen Des Cisco Wap351
Willkommen Vielen Dank, dass Sie sich für den Cisco WAP351 Wireless-N Dual Radio Access Point mit 5-Port-Switch entschieden haben. Der Cisco WAP351 ist ein Zugriffspunkt mit zwei parallelen Funkmodulen (802.11n) und integriertem PoE-Switch für den Innenbereich. In dieser Kurzanleitung werden der allgemeine Aufbau des Cisco WAP351, die Bereitstellung des Cisco WAP351 im Netzwerk und die Konfiguration des Cisco WAP351 beschrieben. - Seite 3 Routern oder Switches verbunden werden. Cisco empfiehlt für Gigabit- Verbindungen die Verwendung eines Kabels der Kategorie 5e oder besser. Seitenteil An der Seite des Cisco WAP351 befindet sich eine Öffnung für ein Kensington-Schloss. Hier kann ein Schloss zur Diebstahlsicherung des Cisco WAP351 mithilfe eines Drahtseils angebracht werden. Standardeinstellungen...
- Seite 4 Wand- und Deckenmontage Der Cisco WAP351 kann an einer Wand oder Decke montiert werden. Ein Montagekit ist im Lieferumfang des Cisco WAP351 enthalten. Mit diesem Kit können Sie den Cisco WAP351 an einer Wand oder Decke befestigen.
-
Seite 5: Anschließen Des Cisco Wap351
Schrauben. Drehen Sie eine Schraube in jedes der unteren Löcher. CHRITT Schieben Sie den Cisco WAP351 auf die Halterung. Führen Sie CHRITT die Kabel durch die Aussparung an der Rückseite der Halterung. Montieren Sie den Cisco WAP351 mit der Rückseite nach oben oder unten. -
Seite 6: Überprüfen Der Hardwareinstallation
• Überprüfen Sie die Kabelverbindungen. • Überprüfen Sie den Status der Anzeigeleuchten. Bezeichnung Aktivität Beschreibung Vorderseite POWER Der Cisco WAP351 wird nicht mit Strom versorgt. Grünes Der Cisco WAP351 ist eingeschaltet, wird Leuchten gestartet oder wird im Normalbetrieb per Netzteil mit Strom versorgt. -
Seite 7: Erste Konfigurationsschritte
Erste Konfigurationsschritte Gehen Sie zur Konfiguration des Cisco WAP351 wie folgt vor, um das webbasierte Konfigurationsprogramm und den Setup-Assistenten über den PC aufzurufen: Verbinden Sie den Cisco WAP351 mit dem Netzwerk (oder IP- CHRITT Subnetz) des PCs. Die IP-Adresse des Cisco WAP351 wird standardmäßig über DHCP konfiguriert. -
Seite 8: Empfohlene Weitere Schritte
Abschnitt beschriebenen Schritte zur Fehlerbehebung. Fehlerbehebung Falls das webbasierteKonfigurationsprogramm nicht angezeigt werden kann, prüfen Sie die Kommunikation des PCs mit dem Cisco WAP351 mittels Ping. Gehen Sie wie folgt vor, um Ping auf einem Windows-PC zu verwenden: Vergewissern Sie sich, dass der Cisco WAP351eingeschaltet ist CHRITT und die Leuchten die entsprechenden Verbindungen anzeigen. - Seite 9 Geben Sie in der Eingabeaufforderung den Befehl ping und die CHRITT IP-Adresse des Cisco WAP351 ein. In diesem Beispiel wurde ein Ping an 192.0.2.10 gesendet. Bei erfolgreichem Ping-Befehl lautet die Antwort ähnlich wie nachstehend: Ping wird ausgeführt für 192.0.2.10 mit 32 Bytes Daten: Antwort von 192.0.2.10: Bytes=32 Zeit<1ms TTL=128...
-
Seite 10: Neustarten Des Cisco Wap351 Oder Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen So starten Sie den Cisco WAP351 neu: • Wenn der Cisco WAP351 über das Netzteil mit Strom versorgt wird, drücken Sie bei eingeschaltetem Gerät die Taste POWER, um das Gerät neu zu starten. Die Taste POWER funktioniert nur, wenn der Cisco WAP351 über das Netzteil mit Strom versorgt wird. -
Seite 11: Weitere Informationen
So setzen Sie den Cisco WAP351 auf die Werkseinstellungen zurück: • Halten Sie bei eingeschaltetem Gerät die Taste RESET mit einer Büroklammer länger als 10 Sekunden gedrückt. – Alle Leuchten erlöschen. – Lassen Sie die Taste RESET los, wenn die Leuchte POWER aufleuchtet. - Seite 12 78-100331-01 Cisco und das Cisco-Logo sind Marken oder eingetragene Marken von Cisco und/oder seinen Partnern in den USA und anderen Ländern. Eine Liste der Marken von Cisco finden Sie unter folgender URL: www.cisco.com/go/trademarks. Hier genannte Marken Dritter sind Eigentum ihrer jeweiligen Inhaber. Die Verwendung des Begriffs „Partner“ impliziert keine gesellschaftsrechtliche Beziehung zwischen Cisco und anderen Unternehmen.
