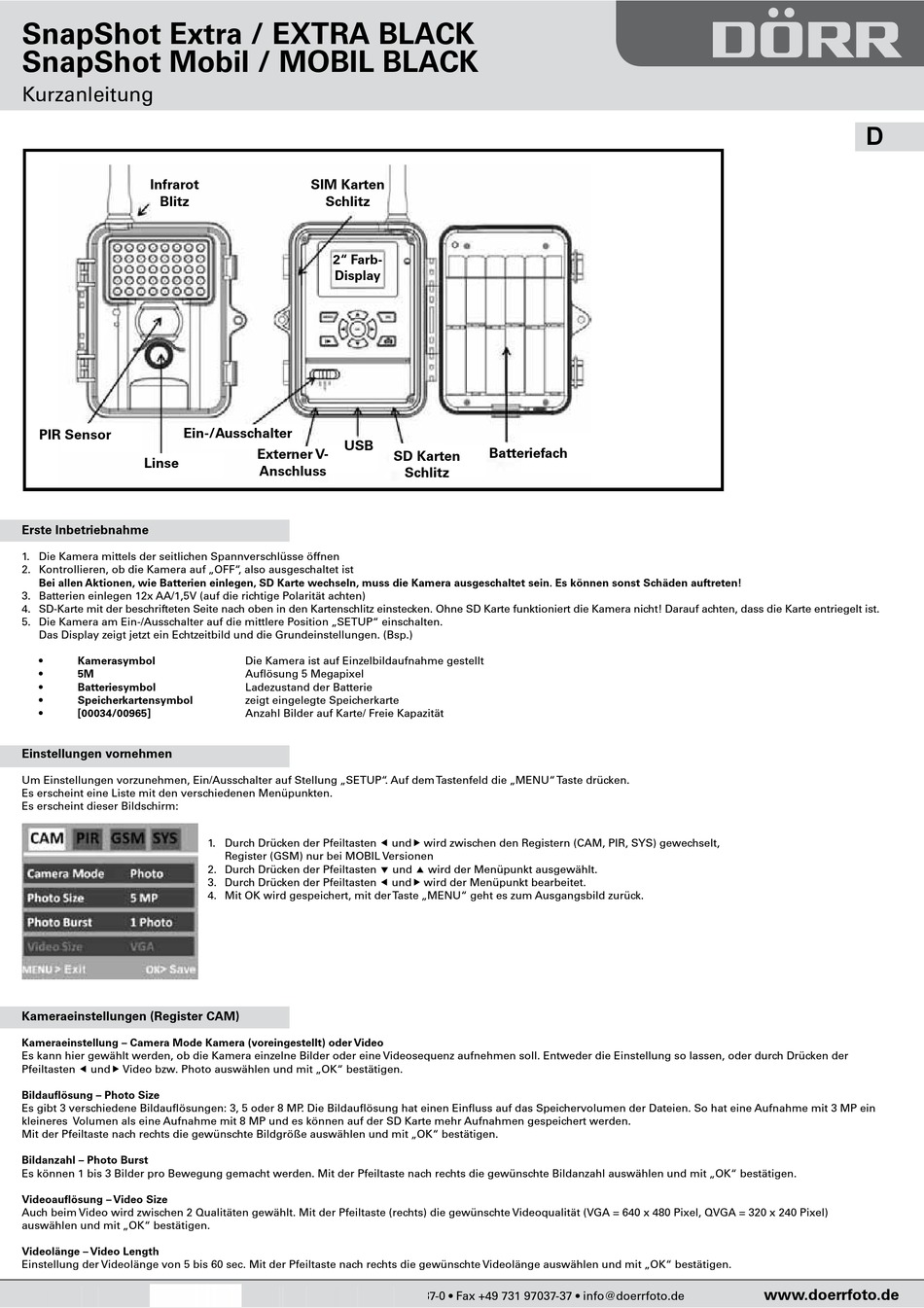

SnapShot Extra / EXTRA BLACK
SnapShot Mobil / MOBIL BLACK
Kurzanleitung
Infrarot
Blitz
Ein-/Ausschalter
PIR Sensor
Linse
Erste Inbetriebnahme
1. Die Kamera mittels der seitlichen Spannverschlüsse öffnen
2. Kontrollieren, ob die Kamera auf „OFF" , also ausgeschaltet ist
Bei allen Aktionen, wie Batterien einlegen, SD Karte wechseln, muss die Kamera ausgeschaltet sein. Es können sonst Schäden auftreten!
3. Batterien einlegen 12x AA/1,5V (auf die richtige Polarität achten)
4. SD-Karte mit der beschrifteten Seite nach oben in den Kartenschlitz einstecken. Ohne SD Karte funktioniert die Kamera nicht! Darauf achten, dass die Karte entriegelt ist.
5. Die Kamera am Ein-/Ausschalter auf die mittlere Position „SETUP" einschalten.
Das Display zeigt jetzt ein Echtzeitbild und die Grundeinstellungen. (Bsp.)
•
Kamerasymbol
•
5M
•
Batteriesymbol
•
Speicherkartensymbol
•
[00034/00965]
Einstellungen vornehmen
Um Einstellungen vorzunehmen, Ein/Ausschalter auf Stellung „SETUP" . Auf dem Tastenfeld die „MENU" Taste drücken.
Es erscheint eine Liste mit den verschiedenen Menüpunkten.
Es erscheint dieser Bildschirm:
Kameraeinstellungen (Register CAM)
Kameraeinstellung – Camera Mode Kamera (voreingestellt) oder Video
Es kann hier gewählt werden, ob die Kamera einzelne Bilder oder eine Videosequenz aufnehmen soll. Entweder die Einstellung so lassen, oder durch Drücken der
Pfeiltasten und Video bzw. Photo auswählen und mit „OK" bestätigen.
Bildauflösung – Photo Size
Es gibt 3 verschiedene Bildauflösungen: 3, 5 oder 8 MP . Die Bildauflösung hat einen Einfluss auf das Speichervolumen der Dateien. So hat eine Aufnahme mit 3 MP ein
kleineres Volumen als eine Aufnahme mit 8 MP und es können auf der SD Karte mehr Aufnahmen gespeichert werden.
Mit der Pfeiltaste nach rechts die gewünschte Bildgröße auswählen und mit „OK" bestätigen.
Bildanzahl – Photo Burst
Es können 1 bis 3 Bilder pro Bewegung gemacht werden. Mit der Pfeiltaste nach rechts die gewünschte Bildanzahl auswählen und mit „OK" bestätigen.
Videoauflösung – Video Size
Auch beim Video wird zwischen 2 Qualitäten gewählt. Mit der Pfeiltaste (rechts) die gewünschte Videoqualität (VGA = 640 x 480 Pixel, QVGA = 320 x 240 Pixel)
auswählen und mit „OK" bestätigen.
Videolänge – Video Length
Einstellung der Videolänge von 5 bis 60 sec. Mit der Pfeiltaste nach rechts die gewünschte Videolänge auswählen und mit „OK" bestätigen.
DÖRR GmbH • Postfach 1280 • 89202 Neu-Ulm/Germany Fon +49 731 97037-0 • Fax +49 731 97037-37 • info@doerrfoto.de
SIM Karten
Schlitz
2" Farb-
Display
USB
Externer V-
Anschluss
Die Kamera ist auf Einzelbildaufnahme gestellt
Auflösung 5 Megapixel
Ladezustand der Batterie
zeigt eingelegte Speicherkarte
Anzahl Bilder auf Karte/ Freie Kapazität
1. Durch Drücken der Pfeiltasten und wird zwischen den Registern (CAM, PIR, SYS) gewechselt,
Register (GSM) nur bei MOBIL Versionen
2. Durch Drücken der Pfeiltasten und wird der Menüpunkt ausgewählt.
3. Durch Drücken der Pfeiltasten und wird der Menüpunkt bearbeitet.
4. Mit OK wird gespeichert, mit der Taste „MENU" geht es zum Ausgangsbild zurück.
Batteriefach
SD Karten
Schlitz
D
www.doerrfoto.de
