AKO AKONet Kurzanleitung
Quicklinks
Kurzanleitung Kabelanschlüsse AKONet Web-Server

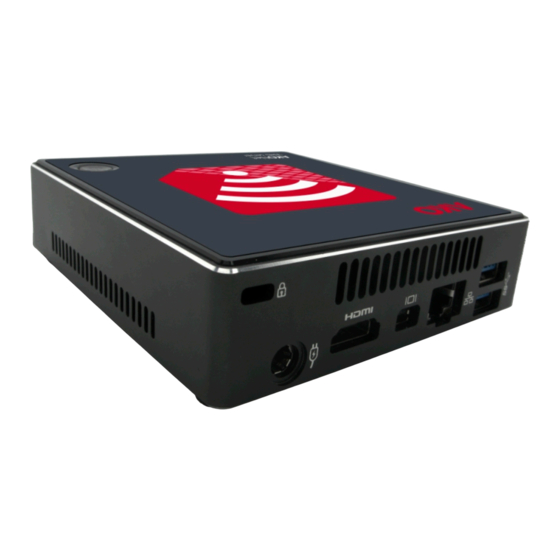

Web-Server zur Verwaltung und Wartung von Kühlanlagen
Anschluss
Die Verbindung zwischen dem Web-Server AKO-5012 und den AKO-Geräten der Kühlanlage muss über die folgenden Konverter erfolgen:
AKO-80039
Typ: Konverter RS-485 zu USB
Stromversorgung: Eigene Stromversorgung über den USB-Port
VORTEILE:
Im AKO-5012 enthalten.
Ÿ
Erfordert keine externe Stromversorgung.
Ÿ
HINWEIS:
Erfordert einen Verstärker pro 25 angeschlossenen Geräten. Maximale
Ÿ
Reichweite 1000 m.
Es ist nicht erlaubt, denselben Web-Server für mehrere ferngesteuerte
Ÿ
Anlagen zu nutzen.
AKO-5012
AKO-80039
LAN
Tr-
Tr+
GND
Tr-
Tr+
GND
WARNUNGEN
Für die Verbindung zwischen den AKO-Geräten das abgeschirmte Kabel AKO-15586 verwenden. Ist keines vorhanden, den
abgeschirmten dreiadrigen Schlauch mit 0,5
ein Durchmesser von 0,6 mm .
Das Geflecht nur mit einem Ende mit der Erdung verbinden, das andere muss an der Luft bleiben.
GND nicht mit dem Geflecht (Erdung) verwechseln. Es sind keine Abschlusswiderstände erforderlich.
Es ist wichtig, dass die Datenkabel in den unabhängigen Kabelführungen verlaufen und von den Leistungs- und Versorgungskabeln entfernt sind.
Falls verschiedene Schläuche verbunden werden müssen, müssen die drei Leiter (TR+, TR-, GND) und das Geflecht verschweißt werden. Die Verbindung mit
einem Schrumpfschlauch schützen und isolieren, um den Eintritt von Feuchtigkeit zu vermeiden.
Tr-:
Gelb
Tr+: Orange
GND:
Schwarz
Tr-
Tr+
GND
Tr-
Tr+
GND
2
mm
Durchmesser wie den auf dem Bild gezeigten verwenden. Maximal erlaubt ist
2
AKO-80080
Typ: Konverter RS-485 zu Ethernet (TCP/IP)
Stromversorgung: 196 - 253 Vac
VORTEILE:
Die Infrastrukturen verfügbarer Netze können genutzt werden.
Ÿ
Derselbe Web-Server darf für mehrere ferngesteuerte Anlagen genutzt
Ÿ
werden, entweder mittels der eigenen Infrastruktur (Ethernet-Netz) oder
über das Internet (mit öffentlicher IP).
HINWEIS:
Nicht im AKO-5012 enthalten.
Ÿ
Erfordert eine IP-Adresse.
Ÿ
AKO-5012
Tr-
Tr+
GND
Tr-
Tr+
GND
Tr-
Tr+
GND
1
D
5012H014 Ed.01
AKO-80080
A2
B
A1
S
A
LAN
Tr-
Tr+
GND
Tr-
Tr+
GND
Tr-
GND
Tr+
