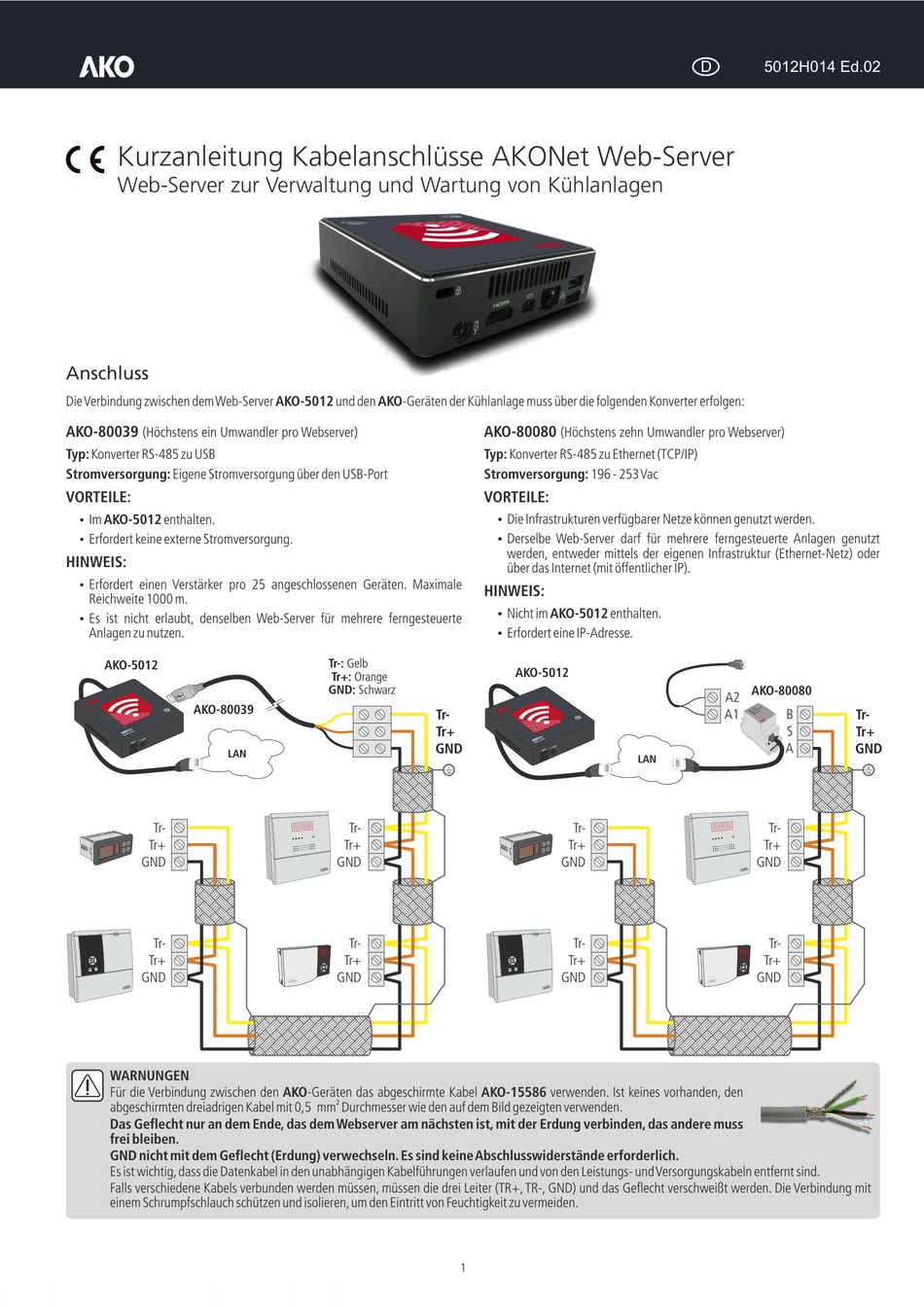

AKO 5012 Kurzanleitung

Kurzanleitung Kabelanschlüsse AKONet Web-Server
Web-Server zur Verwaltung und Wartung von Kühlanlagen
Anschluss
Die Verbindung zwischen dem Web-Server AKO-5012 und den AKO-Geräten der Kühlanlage muss über die folgenden Konverter erfolgen:
AKO-80039
(Höchstens ein Umwandler pro Webserver)
Typ: Konverter RS-485 zu USB
Stromversorgung: Eigene Stromversorgung über den USB-Port
VORTEILE:
Im AKO-5012 enthalten.
Ÿ
Erfordert keine externe Stromversorgung.
Ÿ
HINWEIS:
Erfordert einen Verstärker pro 25 angeschlossenen Geräten. Maximale
Ÿ
Reichweite 1000 m.
Es ist nicht erlaubt, denselben Web-Server für mehrere ferngesteuerte
Ÿ
Anlagen zu nutzen.
AKO-5012
AKO-80039
LAN
Tr-
Tr+
GND
Tr-
Tr+
GND
WARNUNGEN
Für die Verbindung zwischen den AKO-Geräten das abgeschirmte Kabel AKO-15586 verwenden. Ist keines vorhanden, den
abgeschirmten dreiadrigen Kabel mit 0,5 mm Durchmesser wie den auf dem Bild gezeigten verwenden.
Das Geflecht nur an dem Ende, das dem Webserver am nächsten ist, mit der Erdung verbinden, das andere muss
frei bleiben.
GND nicht mit dem Geflecht (Erdung) verwechseln. Es sind keine Abschlusswiderstände erforderlich.
Es ist wichtig, dass die Datenkabel in den unabhängigen Kabelführungen verlaufen und von den Leistungs- und Versorgungskabeln entfernt sind.
Falls verschiedene Kabels verbunden werden müssen, müssen die drei Leiter (TR+, TR-, GND) und das Geflecht verschweißt werden. Die Verbindung mit
einem Schrumpfschlauch schützen und isolieren, um den Eintritt von Feuchtigkeit zu vermeiden.
AKO-80080
Typ: Konverter RS-485 zu Ethernet (TCP/IP)
Stromversorgung: 196 - 253 Vac
VORTEILE:
Ÿ
Ÿ
HINWEIS:
Ÿ
Ÿ
Tr-: Gelb
Tr+: Orange
GND: Schwarz
Tr-
Tr+
GND
Tr-
Tr+
GND
Tr-
Tr+
GND
2
1
(Höchstens zehn Umwandler pro Webserver)
Die Infrastrukturen verfügbarer Netze können genutzt werden.
Derselbe Web-Server darf für mehrere ferngesteuerte Anlagen genutzt
werden, entweder mittels der eigenen Infrastruktur (Ethernet-Netz) oder
über das Internet (mit öffentlicher IP).
Nicht im AKO-5012 enthalten.
Erfordert eine IP-Adresse.
AKO-5012
LAN
Tr-
Tr+
GND
Tr-
Tr+
GND
D 5012H014 Ed.02
AKO-80080
A2
B
A1 Tr-
S Tr+
A
GND
Tr-
Tr+
GND
Tr-
Tr+
GND
