Kaon KCF-SA700 Installationsanleitung

Quickline Digital TV

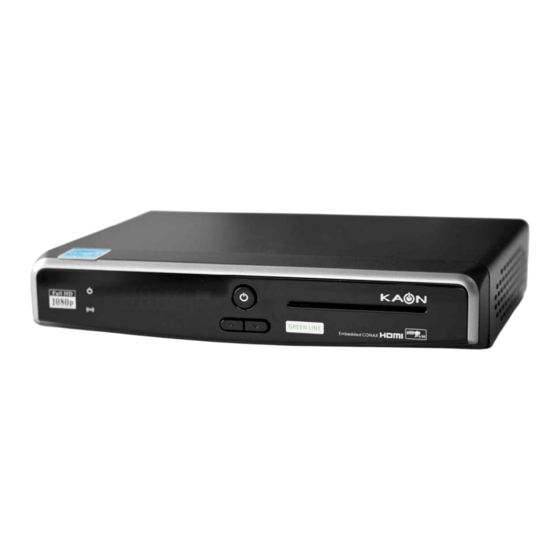

Installationsanleitung HD Set-Top-Box Kaon KCF-SA700
1. Schritt: Smartcard einfügen
(falls Karte nicht bereits installiert ist)
• Smartcard bis zum Anschlag in den Steckplatz der
Set-Top-Box einfügen (Einschub vorne rechts).
• Chip (goldige Fläche) zeigt dabei nach oben.

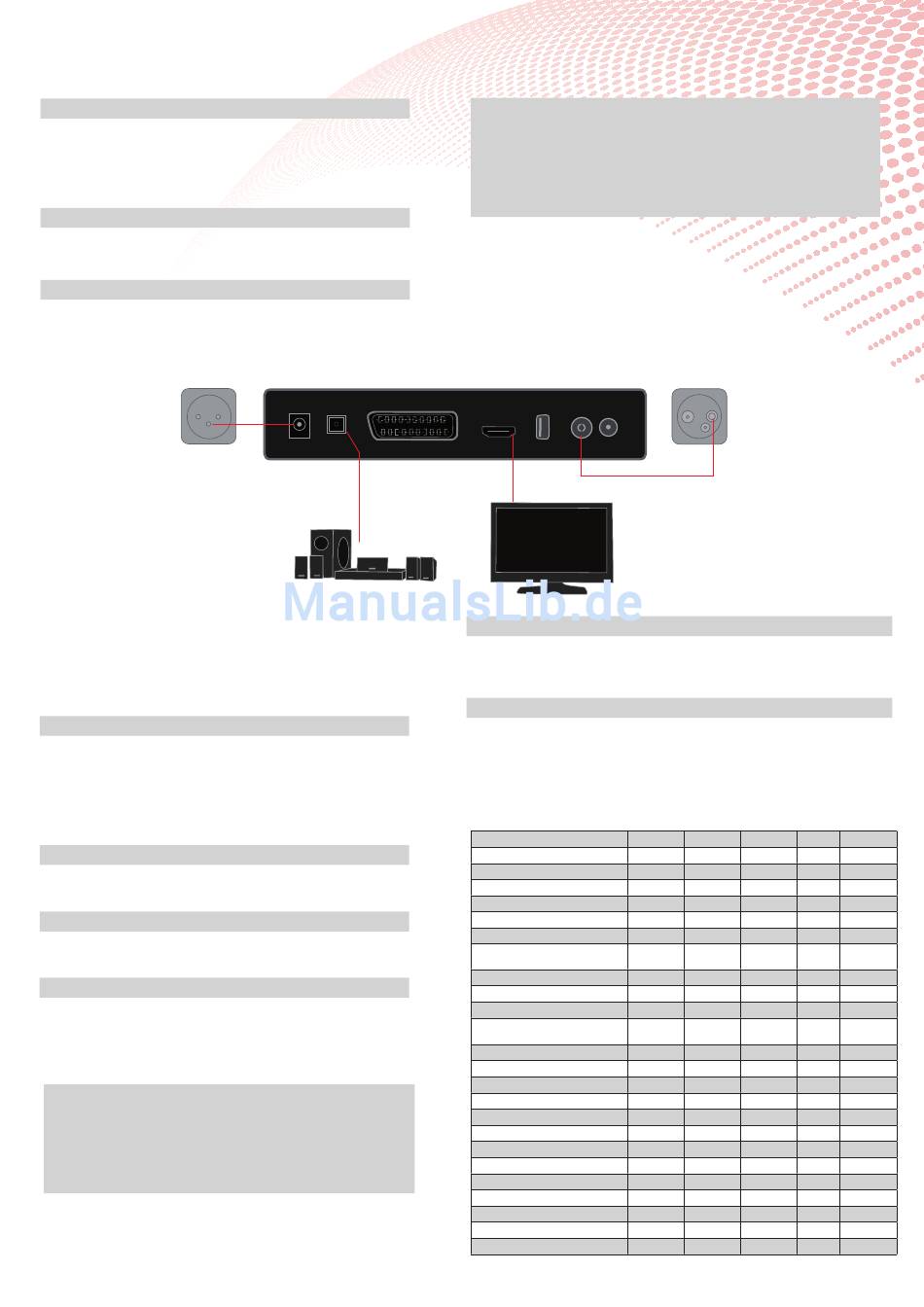

2. Schritt: Antennenkabel an Set-Top-Box anschliessen
• Antennenkabel am TV entfernen und an der Set-Top-Box
in Buchse «ANT IN» (a) anschliessen.
3. Schritt: Set-Top-Box mit TV verbinden
• Set-Top-Box und TV mit dem mitgelieferten HDMI-Kabel
verbinden (b).
• Geräte ans Stromnetz anschliessen (c).
ANT IN LOOP OUT
HDMI USB
DC 5V. 0.5A Max. C/N: 112615
S/PDIF
12V IN
(Optical)
Erstmaliges Einrichten / Systemeinstellungen
Möglicherweise wurden die nachstehenden Einstellungen
bereits durch Ihr Kabelnetzunternehmen oder durch Ihren
Fachhändler vorkonfiguriert.
1. Schritt: Geräte einschalten
• TV-Gerät einschalten und auf den HDMI-Kanal
umschalten (siehe Bedienungsanleitung TV).
• Auf Fernbedienung von Set-Top-Box die Stand By Taste (1)
drücken (Batterien in die Fernbedienung einlegen).
• Menusprache auswählen.
• Mit OK (11) bestätigen.
2. Schritt: Audiosprache auswählen
• Gewünschte Sprache auf dem Bildschirm auswählen.
• Mit OK (11) bestätigen.
3. Schritt: Untertitelsprache auswählen
• Gewünschte Sprache auf dem Bildschirm auswählen.
• Mit OK (11) bestätigen.
4. Schritt: Bildschirmtyp
• TV-Norm auswählen (16:9 empfohlen).
• Bildschirmtyp auswählen (16:9 Vollbildformat empfohlen).
• Mit OK (11) bestätigen.
Updates
Ist eine neue Betriebs-Software für die Set-Top-Box verfüg-
bar, werden Sie automatisch via Bildschirminfo zur Installa-
tion aufgefordert. Nach einem Update wird unter Umständen
ein Reset durchgeführt und es kann ein Programmsuchlauf
nötig sein.
Kundendienst
0800 84 10 20
(c) ANT IN LOOP OUT
TV
HDMI USB
DC 5V. 0.5A Max. C/N: 112615
S/PDIF
12V IN
(Optical)
(d)
Anschlussoptionen für Digital-Audio-Anlagen und Recorder
Digital-Audio-Anlage an Set-Top-Box anschliessen
• Verbinden Sie die S/PDIF-Buchse der Set-Top-Box mit Hilfe
eines optischen Kabels (Toslinkkabel) mit der Digital-Audio-
Anlage um eine bessere Klangqualität zu erreichen (d).
ANT IN LOOP OUT
TV
S/PDIF
12V IN
(Optical)
HDMI USB
DC 5V. 0.5A Max. C/N: 112615
(b)
5. Schritt: Ortszeit
• Gewünschte Ortszeit GMT +1 (Winterzeit) /GMT +2 (Sommerzeit)
auf Bildschirm auswählen.
• Mit OK (11) bestätigen.
6. Schritt: Programmsuche
• Manuelle Suche auswählen.
• Mit OK (11) bestätigen.
• Mit Pfeiltasten (10) oder Nummertasten (3) Daten Ihres
TV-Kabelnetzunternehmens eingeben (siehe Tabelle)
• Suchlauf mit OK (11) starten. Mit OK (11) bestätigen und speichern.
EBL Telecom Media AG
Energie Belp AG
Energie Seeland AG
ewa energie wasser aarberg ag
EWS Energie AG
Flims Electric AG
Gemeinschaftsantennen-Anlage
Region Grenchen AG
GA Region Herzogenbuchsee
GA Weissenstein GmbH
Gemeindebetriebe Muri
Genossenschaft Licht- und
Kraftwerke Glattfelden
ggsnet schwängimatt
interGGA
KFN – Kabelfernsehen Nidwalden AG
Localnet AG
Multimedianetz Muttenz
QLine Ostschweiz AG
Quickline Münchenbuchsee AG
Quickline Regio Basel AG
Renet AG
SWL Energie AG
Valaiscom AG
WWZ Telekom AG
Yetnet Genossenschaftsverbund
(a)
ANT IN LOOP OUT
TV
HDMI USB
DC 5V. 0.5A Max. C/N: 112615
12V IN
Frequenz Symbolrate Modulation Umkehr
434000 6.900 256QAM Auto
570000 6.900 256QAM Auto
586000 6.900 256QAM Auto
306000 6.900 256QAM Auto
474000 6.900 256QAM Auto
634000 6.900 256QAM Auto
386000 6.900 256QAM Auto
426000 6.900 256QAM Auto
530000 6.900 256QAM Auto
594000 6.900 256QAM Auto
474000 6.900 256QAM Auto
370000 6.900 256QAM Auto
474000 6.900 256QAM Auto
514000 6.900 256QAM Auto
330000 6.900 256QAM Auto
682000 6.900 256QAM Auto
474000 6.900 256QAM Auto
674000 6.900 256QAM Auto
474000 6.900 256QAM Auto
450000 6.900 256QAM Auto
474000 6.900 256QAM Auto
594000 6.900 256QAM Auto
666000 6.900 256QAM Auto
474000 6.900 256QAM Auto
S/PDIF
(Optical)
Network-ID
00574
00557
00553
00563
00565
00570
00551
00554
00550
00558
00555
00566
00555
00577
00556
00561
00555
00560
00555
00555
00556
00562
00585
00564
