Inhaltszusammenfassung für Kaon KCF-SA700

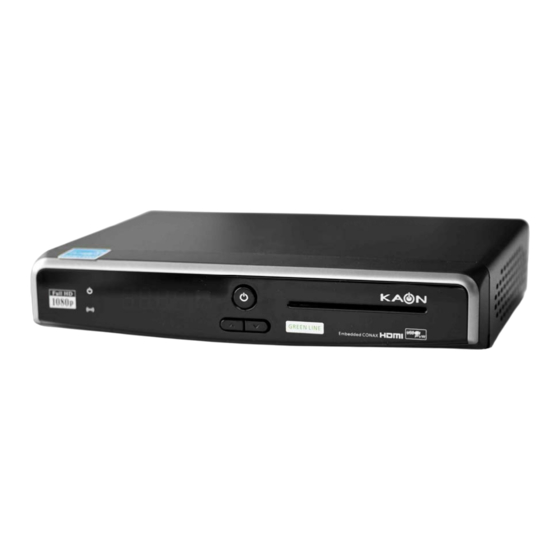

- Seite 1 Bedienungsanleitung HDTV-Set-Top-Box Kaon KCF-SA700 Ausgabe: März 2014...
- Seite 2 GGAdigitalTV ist da! Sehr geehrte Kundin, sehr geehrter Kunde Willkommen bei GGAdigitalTV - Home-Entertainment der neusten Generation. Im Paket mit der Set-Top-Box HDTV-Set-Top-Box Kaon KCF-SA700 sind zusätzlich folgende Beilagen: Fernbedienung zur Set-Top-Box (inkl. Batterien, Stromkabel) Antennenkabel HDMI Kabel ...
-
Seite 3: Sicherheitshinweise
Service-Personal. Sicherheitshinweise Die Set-Top-Box wurde unter Einhaltung internationaler Sicherheitsstandards Kaon KCF-SA700 hergestellt. Die Sicherheitshinweise müssen beachtet werden, um eine sichere und zuverlässige Bedienung zu gewährleisten. Beachten Sie dazu nachfolgende Hinweise: Die Set-Top-Box arbeitet mit einer Spannung von 230 Volt, 50/60 Hz. Schliessen Sie die Set- Top-Box niemals an eine Gleichspannungsquelle an, da dies sonst zu Brandgefahr oder zu einem Kurzschluss führen kann. -
Seite 4: Grundfunktionen Der Fernbedienung
Alle Funktionen der Set-Top-Box können mit der Fernbedienung gesteuert werden. Die Fernbedienung bietet Ihnen die Möglichkeit Ihre Set-Top-Box und Ihr TV-Gerät zu steuern. Weitere Informationen finden Sie in der beigelegten Gebrauchsanweisung „KAON“. Vor der Verwendung der Fernbedienung sind Batterien einzulegen. -
Seite 5: Einlegen Der Batterie
Installation (Anschluss) Einlegen der Batterie Öffnen Sie an der Fernbedienung die Batteriefachabdeckung und legen Sie die Batterien vom Typ AAA (Im Lieferumfang enthalten) mit der richtigen Polung ins Batteriefach. Schliessen Sie den Deckel wieder. Anschluss Loop-Kabel Falls Sie mit dem TV- Gerät ebenfalls Analog TV empfangen möchten, verbinden Sie die Set-Top Box mit dem Antennenkabel (Buchse LOOP OUT) und dem Fernseher oder einem Videorecorder. -
Seite 6: Anschluss Stromkabel
Anschluss Scart Kabel Falls Ihr TV Gerät nur über eine Scart- Schnittstelle verfügt, verbinden Sie das Scartkabel zwischen Set-Top- Box und TV-Gerät. Befinden sich an Ihrem TV-Gerät mehrere Scart-Anschlüsse, ist möglichst der Anschluss AV1 / EXT1 zu verwenden. Scart ist eine Schnittstelle für die analoge Übertragung von Audio- und Video-Signalen. - Seite 7 Inbetriebnahme TV Geräte einschalten Schalten Sie Ihr TV-Gerät ein. Einschalten der Set Top Box Betätigen Sie die Taste ON/OFF Taste auf der Fernbedienung. Seite 6 von 13...
- Seite 8 Installation (Software) Sprache wählen Ist die Set-Top-Box und die entsprechenden Komponenten korrekt angeschlossen, wird die Set- Top-Box am TV-Gerät erkannt. Im Menü wählen Sie nun mit der Pfeiltaste die gewünschte Menüsprache aus und bestätigen Sie mit der OK-Taste. Hinweis Falls die STB nicht automatisch erkannt wird, ist die Schnittstelle am TV-Gerät manuell zu wählen.
- Seite 9 Wählen Sie mit der Pfeiltaste die Ortszeit aus und bestätigen Sie mit der OK-Taste. Programmsuchlauf wählen Wählen Sie mit der Pfeiltaste die „Manuelle Suche“ aus und bestätigen Sie mit der OK-Taste. Einstellungen Suchlauf Mithilfe der Nummerntastatur und den Pfeiltasten (links/rechts) von der Fernbedienung geben Sie untenstehende Angaben ein.
- Seite 10 Die Suche läuft - warten Sie bis auf Ihrem TV-Gerät das nebenstehende Bild erscheint. Der Vorgang kann einige Sekunden dauern und zeigt Ihnen am Ende des Prozesses, die gefundenen TV und Radio Programme an. Mit OK-Taste bestätigen. Abschluss: Suchlauf Mit OK-Taste speichern und der Installationsmodus wird automatisch verlassen.
-
Seite 11: Zusätzliche Informationen
Zusätzliche Informationen 5.1. Verkabelung der Set Top Box Die untenstehende Abbildung zeigt eine typische Verkabelung der Set-Top-Box auf. Es gibt mehrere weitere Möglichkeiten, die Set-Top-Box mit Geräten der Unterhaltungselektronik zu verbinden. Entnehmen Sie bitte den Bedienungsanleitungen Ihrer Geräte, welche Verbindungen und Einstellungen geeignet sind. - Seite 12 Seite 11 von 13...
- Seite 13 5.2. Ändern der Set Top Box Einstellungen Durch Drücken der Taste MENU auf der Fernbedienung gelangen Sie ins HAUPTMENU der Set- Top-Box. Der Standard-PIN-Code für die gesperrten Menüpunkte lautet: 0000 Der PIN-Code kann unter MENU SYSTEMEINSTELLUNGEN MENÜSPERRE ENTSPERRT /GESPERRT geändert werden.
- Seite 14 6. Fehlerquellen Bevor Sie sich an den Kundendienst wenden, beachten Sie bitte nachfolgend die möglichen Ursachen Ihres Problems: Sie haben kein Bild Vergewissern Sie sich, dass alle Stecker korrekt angeschlossen sind. Vergewissern Sie sich, dass die korrekte Eingangs-Quelle eingestellt ist (z.B. HDMI 1) Sie haben keinen Ton ...
