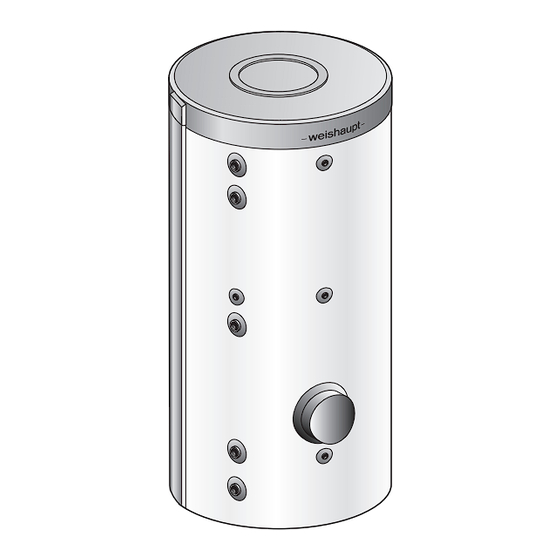

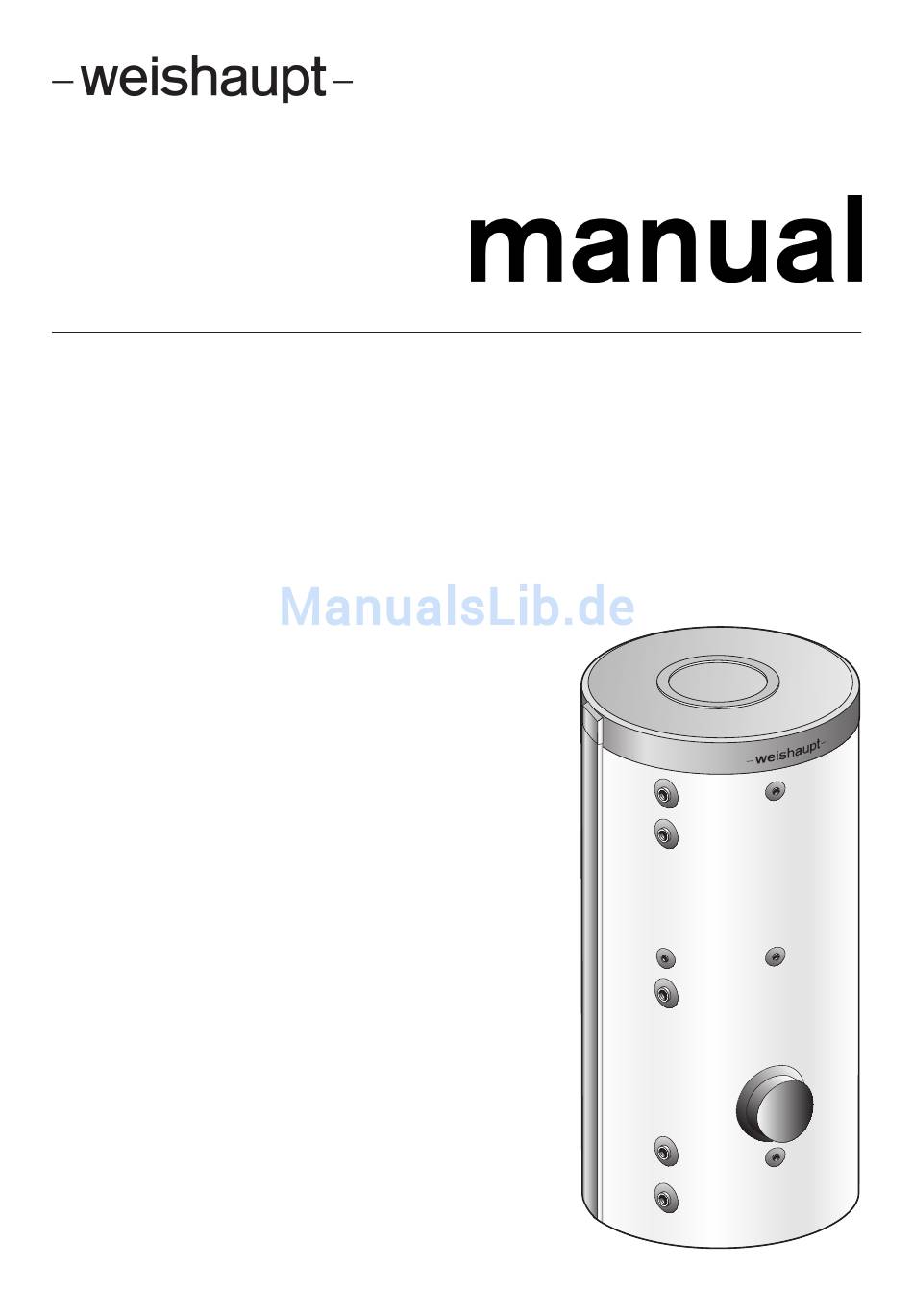

- Seite 1 Montage- und Betriebsanleitung 242154-3 Wassererwärmer WAS 300, 500, 800, 1000, 1500, 2000 Zero / A 83287801 • 2/2013-11...
-
Seite 3: Inhaltsverzeichnis
Sicherheitshinweise ......................... 4 Maßskizzen ........................... 5 WAS 300 Zero / A ....................5 WAS 500 Zero / A ....................5 WAS 800 Zero / A ....................6 WAS 1000 Zero / A ....................6 WAS 1500 Zero / A ....................7 WAS 2000 Zero / A ....................7 Typenschild ......................8... -
Seite 4: Sicherheitshinweise
Montage- und Betriebsanleitung Wassererwärmer WAS 300, 500, 800, 1000, 1500, 2000 Zero / A 1. Sicherheitshinweise Lesen Sie alle in dieser Anleitung aufgeführten Informationen vor Inbetriebnahme aufmerksam durch! Installation und erste Inbetriebnahme sowie sämtliche weitere Eingriffe oder Reparaturen dürfen nur von einer konzessionierten Installationsfirma gemäß... -
Seite 5: Maßskizzen
Montage- und Betriebsanleitung Wassererwärmer WAS 300, 500, 800, 1000, 1500, 2000 Zero / A 2. Maßskizzen 2.1 WAS 300 Zero / A, WAS 500 Zero / A PU-Außenmantel fix verschäumt Abmessungen in mm Type ØD ød WAS 300 Zero / A 1758 1501 1371... -
Seite 6: Was 800 Zero / A
Montage- und Betriebsanleitung Wassererwärmer WAS 300, 500, 800, 1000, 1500, 2000 Zero / A 2.2 WAS 800 Zero / A, WAS 1000 Zero / A Abmessungen in mm Type øD ød WAS 800 Zero / A 2000 1882 1580 1450... -
Seite 7: Was 1500 Zero / A
Montage- und Betriebsanleitung Wassererwärmer WAS 300, 500, 800, 1000, 1500, 2000 Zero / A 2.3 WAS 1500 Zero / A, WAS 2000 Zero / A 3xIG1/2“ Tauchrohr Fremdstromanode Abmessungen in mm Type øD ød WAS 1500 Zero / A 2220 2160 1200 1000... -
Seite 8: Typenschild
2.4 Typenschild Sie finden auf Ihrem Speicher ein Typenschild mit den Daten und der Seriennummer des Gerätes. Die Seriennummer ist für den Weishaupt-Kundendienst erforderlich, bitte geben Sie sie bei jeglichen Rückfragen zum Gerät an. Halten Sie das Typenschild am Gerät immer lesbar. -
Seite 9: Betriebsvoraussetzungen Und Wichtige Hinweise
Montage- und Betriebsanleitung Wassererwärmer WAS 300, 500, 800, 1000, 1500, 2000 Zero / A 3. Betriebsvoraussetzungen und wichtige Hinweise Das Gerät ist nur zur Erwärmung von Trinkwasser nach der Trinkwasserverordnung innerhalb geschlossener Räume geeignet und darf nur von zugelassenen Fachkräften unter Berücksichtigung der facheinschlägigen Normen (z. B. DIN 1988, DIN EN 806, ÖNORM B2531-1) installiert werden. -
Seite 10: Brauchwasserseitiger Anschluss (Druckfest)
Montage- und Betriebsanleitung Wassererwärmer WAS 300, 500, 800, 1000, 1500, 2000 Zero / A 4. Brauchwasserseitiger Anschluss (druckfest) Es handelt sich um einen druckfesten Speicher mit einem Nenndruck von 10 bar. Er kann druckfest angeschlossen werden, sofern der Leitungsdruck unter diesem Wert liegt. Ist der Leitungsdruck höher, muss in der Kaltwasserzuleitung ein Druckminderventil eingebaut werden, welches bauseits installiert sein muss. -
Seite 11: Zirkulationsanschluss
Montage- und Betriebsanleitung Wassererwärmer WAS 300, 500, 800, 1000, 1500, 2000 Zero / A Grundsätzlich ist folgendes zu beachten: Um eine einwandfreie Funktion der Anschlussarmatur zu gewährleisten, darf diese nur in frostgeschützen Räumen montiert werden. Der Ablauf des Sicherheitsventils muss offen und beobachtbar sein und die Ablaufleitung vom Tropfenfänger (Dehnwassertrichter) muss in den Abwasserkanal eingeleitet werden, damit weder Frost noch Verstopfung durch Schmutz und dergleichen eine Störung verursachen können. -
Seite 12: Reinigungsöffnung
Montage- und Betriebsanleitung Wassererwärmer WAS 300, 500, 800, 1000, 1500, 2000 Zero / A 6. Reinigungsöffnung Der Flansch, Ø 240 mm (lichte Weite Ø 173 mm, Lochkreis Ø 210 mm, 12 x M12) und Ø 180 (lichte Weite Ø 117 mm, Lochkreis Ø... -
Seite 13: Korrosionsschutz
Montage- und Betriebsanleitung Wassererwärmer WAS 300, 500, 800, 1000, 1500, 2000 Zero / A 8. Korrosionsschutz Der emaillierte Speicher ist serienmäßig mit einer Fremdstromanode ausgerüstet. Details zum Service der Anode siehe Punkt 12, Absatz c. Details zu den Betriebsvoraussetzungen bzw. technische Daten siehe Punkt 3.1. Die Fremdstromanode hat eine praktisch unbegrenzte Lebensdauer. -
Seite 14: Außerbetriebsetzung, Entleerung
Montage- und Betriebsanleitung Wassererwärmer WAS 300, 500, 800, 1000, 1500, 2000 Zero / A 11. Außerbetriebsetzung, Entleerung Wird der Speicher für längere Zeit außer Betrieb gesetzt oder nicht benutzt, so ist dieser bei elektrischer Beheizung allpolig vom elektrischen Versorgungsnetz zu trennen - Zuleitungsschalter oder Sicherungsautomaten ausschalten und gegen Wiedereinschalten sichern. -
Seite 15: Kontrolle, Wartung, Pflege
Montage- und Betriebsanleitung Wassererwärmer WAS 300, 500, 800, 1000, 1500, 2000 Zero / A 12. Kontrolle, Wartung, Pflege a) Während des Aufheizens muss das Dehnwasser aus dem Ablauf des Sicherheitsventils sichtbar abtropfen. Bei voller Aufheizung (~ 80 °C) beträgt die Dehnwassermenge ca. 3,5 % des Speichernenninhaltes. Die Funktion des Sicherheitsventils ist regelmäßig zu überprüfen. -
Seite 16: Elektrischer Anschluss
Montage- und Betriebsanleitung Wassererwärmer WAS 300, 500, 800, 1000, 1500, 2000 Zero / A 13. Elektrischer Anschluss Allgemeine Hinweise: Der Anschluss an das Elektronetz hat in Übereinstimmung mit den gültigen nationalen Vorschriften und Normen, den entsprechenden Anschlussbedingungen der örtlichen Elektrizitäts- und Wasserwerke sowie den Vorgaben der Montage- und Bedienungsanleitung zu erfolgen und darf nur durch einen konzessionierten Elektrofachmann ausgeführt werden. -
Seite 17: Montage Wärmedämmung
Montage- und Betriebsanleitung Wassererwärmer WAS 300, 500, 800, 1000, 1500, 2000 Zero / A 14. Montage Wärmedämmung Nach dem Öffnen der Verpackung Bodenwärmedämmung und Umrandung richtig platzieren. Um Gefahren für Schutzbefohlene auszuschließen (z. B. Ersticken bei Kindern), sind sämtliche Verpackungsteile sofort fachgerecht zu entsorgen bzw. - Seite 18 Montage- und Betriebsanleitung Wassererwärmer WAS 300, 500, 800, 1000, 1500, 2000 Zero / A Um ein Öffnen der Hakenverschlussleiste während des weiteren Montagevorganges zu verhindern, sollten die mitgelieferten Abdeckleisten über die Hakenverschlussleiste eingerastet werden. Nach Anbringen Abdeckleiste kann Wärmedämmung mittels der zweiten Hakenverschlussleiste geschlossen werden.
- Seite 19 Montage- und Betriebsanleitung Wassererwärmer WAS 300, 500, 800, 1000, 1500, 2000 Zero / A Mitgelieferte Rosetten an den Anschlüssen anbringen. Die Wärmedämmung darf nicht geknickt oder eingedrückt werden, es besteht Beschädigungsgefahr (Weißbruch). Ein durch unsachgemäße Behandlung entstandener Weißbruch kann mittels Heißluftföhn vorsichtig beseitigt bzw. minimiert werden.
-
Seite 20: Fremdstromanode
Montage- und Betriebsanleitung Wassererwärmer WAS 300, 500, 800, 1000, 1500, 2000 Zero / A 15. Fremdstromanode Anschlusssituation 1 Anschlusssituation 2 Anschlusssituation 3 Bitte beachten Sie für alle weiteren Informationen die beigelegte Bedienungsanleitung der Fremdstromanode. 20-24 83287801 • 2/2013-11 • Ext.AE... -
Seite 21: Ersatzteilliste
47600001277 Schraube M12 x 25 DIN 933 5.6 A3F 401731 Abdeckleiste Abdeckleiste 2640mm (ablängbar) 47600002487 Rosettenset Rosettenset WAS 300/500 Zero 47600002512 Rosettenset WAS 800/1000 Zero 47600002522 Rosettenset WAS 1500/2000 Zero 47600002532 Deckel/Abdeckungen Flanschabdeckung 180 47600002592 Flanschabdeckung 240 47600002772 Deckel D998 x d60 x 70... -
Seite 22: Garantie, Gewährleistung Und Produkthaftung
• eigenmächtige Veränderungen am Gerät, • Einbau von Zusatzkomponenten, die nicht gemeinsam mit dem Gerät geprüft wurden, • unsachgemäß durchgeführte Reparaturen, • keine Verwendung von Weishaupt-Originalteilen, • nicht geeignete Medien, • Mängel in den Versorgungsleitungen. Folgende explizit angeführten Punkte führen in jedem Fall zum Ausschluss jeglicher Gewährleistungs-, Garantie- und Haftungsansprüche:... -
Seite 23: Notizen
Montage- und Betriebsanleitung Wassererwärmer WAS 300, 500, 800, 1000, 1500, 2000 Zero / A 18. Notizen 23-24 83287801 • 2/2013-11 • Ext.AE... - Seite 24 Max Weishaupt GmbH · D-88475 Schwendi Weishaupt in Ihrer Nähe? Adressen, Telefonnummern usw. finden Sie unter www.weishaupt.de Änderungen aller Art vorbehalten. Nachdruck verboten. Das komplette Programm: zuverlässige Technik und schneller, professioneller Service W-Brenner bis 570 kW Wandhängende Brennwertsysteme für Öl und Gas bis 240 kW Die millionenfach bewährten Kompakt-...
