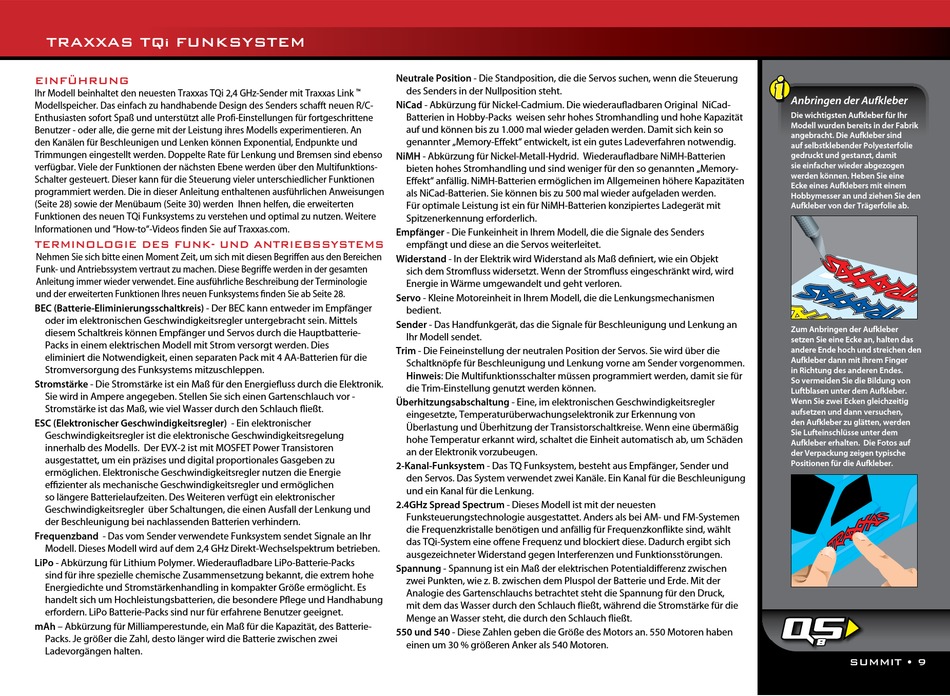

TRAXXAS TQ
FUNKSYSTEM
i
EINFÜHRUNG
Ihr Modell beinhaltet den neuesten Traxxas TQi 2,4 GHz-Sender mit Traxxas Link
Modellspeicher. Das einfach zu handhabende Design des Senders schafft neuen R/C-
Enthusiasten sofort Spaß und unterstützt alle Profi-Einstellungen für fortgeschrittene
Benutzer - oder alle, die gerne mit der Leistung ihres Modells experimentieren. An
den Kanälen für Beschleunigen und Lenken können Exponential, Endpunkte und
Trimmungen eingestellt werden. Doppelte Rate für Lenkung und Bremsen sind ebenso
verfügbar. Viele der Funktionen der nächsten Ebene werden über den Multifunktions-
Schalter gesteuert. Dieser kann für die Steuerung vieler unterschiedlicher Funktionen
programmiert werden. Die in dieser Anleitung enthaltenen ausführlichen Anweisungen
(Seite 28) sowie der Menübaum (Seite 30) werden Ihnen helfen, die erweiterten
Funktionen des neuen TQi Funksystems zu verstehen und optimal zu nutzen. Weitere
Informationen und "How-to"-Videos finden Sie auf Traxxas.com.
TERMINOLOGIE DES FUNK- UND ANTRIEBSSYSTEMS
Nehmen Sie sich bitte einen Moment Zeit, um sich mit diesen Begriffen aus den Bereichen
Funk- und Antriebssystem vertraut zu machen. Diese Begriffe werden in der gesamten
Anleitung immer wieder verwendet. Eine ausführliche Beschreibung der Terminologie
und der erweiterten Funktionen Ihres neuen Funksystems finden Sie ab Seite 28.
BEC (Batterie-Eliminierungsschaltkreis) - Der BEC kann entweder im Empfänger
oder im elektronischen Geschwindigkeitsregler untergebracht sein. Mittels
diesem Schaltkreis können Empfänger und Servos durch die Hauptbatterie-
Packs in einem elektrischen Modell mit Strom versorgt werden. Dies
eliminiert die Notwendigkeit, einen separaten Pack mit 4 AA-Batterien für die
Stromversorgung des Funksystems mitzuschleppen.
Stromstärke - Die Stromstärke ist ein Maß für den Energiefluss durch die Elektronik.
Sie wird in Ampere angegeben. Stellen Sie sich einen Gartenschlauch vor -
Stromstärke ist das Maß, wie viel Wasser durch den Schlauch fließt.
ESC (Elektronischer Geschwindigkeitsregler) - Ein elektronischer
Geschwindigkeitsregler ist die elektronische Geschwindigkeitsregelung
innerhalb des Modells. Der EVX-2 ist mit MOSFET Power Transistoren
ausgestattet, um ein präzises und digital proportionales Gasgeben zu
ermöglichen. Elektronische Geschwindigkeitsregler nutzen die Energie
effizienter als mechanische Geschwindigkeitsregler und ermöglichen
so längere Batterielaufzeiten. Des Weiteren verfügt ein elektronischer
Geschwindigkeitsregler über Schaltungen, die einen Ausfall der Lenkung und
der Beschleunigung bei nachlassenden Batterien verhindern.
Frequenzband - Das vom Sender verwendete Funksystem sendet Signale an Ihr
Modell. Dieses Modell wird auf dem 2,4 GHz Direkt-Wechselspektrum betrieben.
LiPo - Abkürzung für Lithium Polymer. Wiederaufladbare LiPo-Batterie-Packs
sind für ihre spezielle chemische Zusammensetzung bekannt, die extrem hohe
Energiedichte und Stromstärkenhandling in kompakter Größe ermöglicht. Es
handelt sich um Hochleistungsbatterien, die besondere Pflege und Handhabung
erfordern. LiPo Batterie-Packs sind nur für erfahrene Benutzer geeignet.
mAh – Abkürzung für Milliamperestunde, ein Maß für die Kapazität, des Batterie-
Packs. Je größer die Zahl, desto länger wird die Batterie zwischen zwei
Ladevorgängen halten.
Neutrale Position - Die Standposition, die die Servos suchen, wenn die Steuerung
des Senders in der Nullposition steht.
™
NiCad - Abkürzung für Nickel-Cadmium. Die wiederaufladbaren Original NiCad-
Batterien in Hobby-Packs weisen sehr hohes Stromhandling und hohe Kapazität
auf und können bis zu 1.000 mal wieder geladen werden. Damit sich kein so
genannter „Memory-Effekt" entwickelt, ist ein gutes Ladeverfahren notwendig.
NiMH - Abkürzung für Nickel-Metall-Hydrid. Wiederaufladbare NiMH-Batterien
bieten hohes Stromhandling und sind weniger für den so genannten „Memory-
Effekt" anfällig. NiMH-Batterien ermöglichen im Allgemeinen höhere Kapazitäten
als NiCad-Batterien. Sie können bis zu 500 mal wieder aufgeladen werden.
Für optimale Leistung ist ein für NiMH-Batterien konzipiertes Ladegerät mit
Spitzenerkennung erforderlich.
Empfänger - Die Funkeinheit in Ihrem Modell, die die Signale des Senders
empfängt und diese an die Servos weiterleitet.
Widerstand - In der Elektrik wird Widerstand als Maß definiert, wie ein Objekt
sich dem Stromfluss widersetzt. Wenn der Stromfluss eingeschränkt wird, wird
Energie in Wärme umgewandelt und geht verloren.
Servo - Kleine Motoreinheit in Ihrem Modell, die die Lenkungsmechanismen
bedient.
Sender - Das Handfunkgerät, das die Signale für Beschleunigung und Lenkung an
Ihr Modell sendet.
Trim - Die Feineinstellung der neutralen Position der Servos. Sie wird über die
Schaltknöpfe für Beschleunigung und Lenkung vorne am Sender vorgenommen.
Hinweis: Die Multifunktionsschalter müssen programmiert werden, damit sie für
die Trim-Einstellung genutzt werden können.
Überhitzungsabschaltung - Eine, im elektronischen Geschwindigkeitsregler
eingesetzte, Temperaturüberwachungselektronik zur Erkennung von
Überlastung und Überhitzung der Transistorschaltkreise. Wenn eine übermäßig
hohe Temperatur erkannt wird, schaltet die Einheit automatisch ab, um Schäden
an der Elektronik vorzubeugen.
2-Kanal-Funksystem - Das TQ Funksystem, besteht aus Empfänger, Sender und
den Servos. Das System verwendet zwei Kanäle. Ein Kanal für die Beschleunigung
und ein Kanal für die Lenkung.
2.4GHz Spread Spectrum - Dieses Modell ist mit der neuesten
Funksteuerungstechnologie ausgestattet. Anders als bei AM- und FM-Systemen
die Frequenzkristalle benötigen und anfällig für Frequenzkonflikte sind, wählt
das TQi-System eine offene Frequenz und blockiert diese. Dadurch ergibt sich
ausgezeichneter Widerstand gegen Interferenzen und Funktionsstörungen.
Spannung - Spannung ist ein Maß der elektrischen Potentialdifferenz zwischen
zwei Punkten, wie z. B. zwischen dem Pluspol der Batterie und Erde. Mit der
Analogie des Gartenschlauchs betrachtet steht die Spannung für den Druck,
mit dem das Wasser durch den Schlauch fließt, während die Stromstärke für die
Menge an Wasser steht, die durch den Schlauch fließt.
550 und 540 - Diese Zahlen geben die Größe des Motors an. 550 Motoren haben
einen um 30 % größeren Anker als 540 Motoren.
Anbringen der Aufkleber
Die wichtigsten Aufkleber für Ihr
Modell wurden bereits in der Fabrik
angebracht. Die Aufkleber sind
auf selbstklebender Polyesterfolie
gedruckt und gestanzt, damit
sie einfacher wieder abgezogen
werden können. Heben Sie eine
Ecke eines Aufklebers mit einem
Hobbymesser an und ziehen Sie den
Aufkleber von der Trägerfolie ab.
Zum Anbringen der Aufkleber
setzen Sie eine Ecke an, halten das
andere Ende hoch und streichen den
Aufkleber dann mit ihrem Finger
in Richtung des anderen Endes.
So vermeiden Sie die Bildung von
Luftblasen unter dem Aufkleber.
Wenn Sie zwei Ecken gleichzeitig
aufsetzen und dann versuchen,
den Aufkleber zu glätten, werden
Sie Lufteinschlüsse unter dem
Aufkleber erhalten. Die Fotos auf
der Verpackung zeigen typische
Positionen für die Aufkleber.
