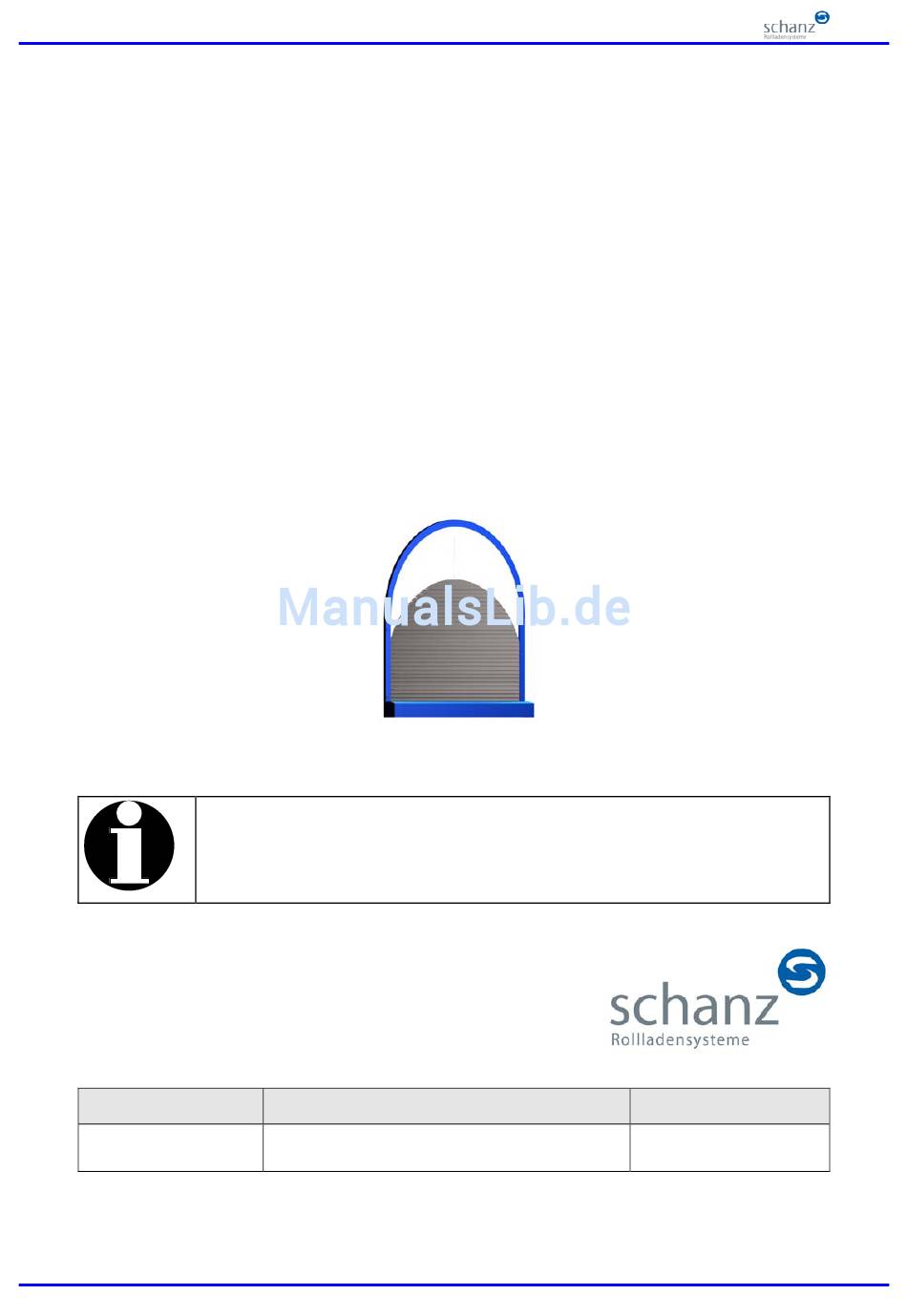

schanz Studio Star R Montageanleitung
Manueller antrieb
Vorschau ausblenden
Andere Handbücher für Studio Star R:
- Montageanleitung (12 Seiten) ,
- Kurz-einstellanleitung (2 Seiten)
Werbung
Quicklinks
Montageanleitung

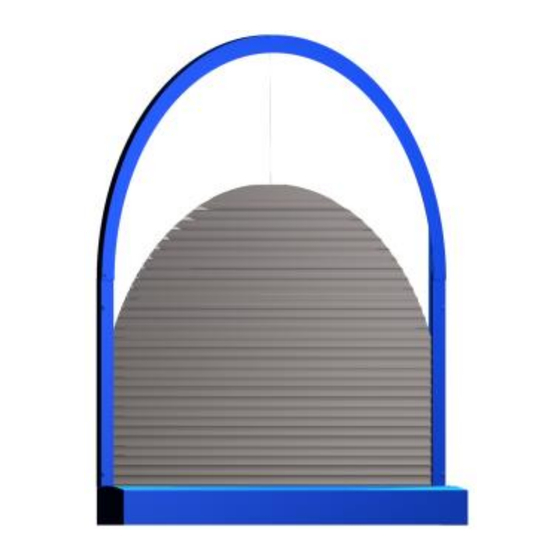

Rollladen Typ R
Diese Montageanleitung enthält Hinweise zur richtigen Montage von Rollläden und
wichtige Sicherheitsanweisungen.
Die Montage darf nur durch Mitarbeiter der Fa. Schanz Rollladensysteme GmbH
oder durch von Fa. Schanz Rollladensysteme GmbH autorisiertem Fachpersonal
durchgeführt werden.
Schanz Rollladensysteme GmbH
Forchenbusch 9
D- 72226 Simmersfeld
Tel.
+49 (0)7484/9291-0
Fax:
+49 (0)7484/ 9291-36
Internet: www.rollladen.de
Kommission - Nr.
MAL Studio Star-Typ R-manuell.doc
Studio Star
-Manueller Antrieb-
Datum Einbau und Unterweisung
Stand: 07.10.16
Unterschrift
Seite 1 von 12
Werbung
Verwandte Anleitungen für schanz Studio Star R
Inhaltszusammenfassung für schanz Studio Star R
- Seite 1 Rollladen Typ R -Manueller Antrieb- Diese Montageanleitung enthält Hinweise zur richtigen Montage von Rollläden und wichtige Sicherheitsanweisungen. Die Montage darf nur durch Mitarbeiter der Fa. Schanz Rollladensysteme GmbH oder durch von Fa. Schanz Rollladensysteme GmbH autorisiertem Fachpersonal durchgeführt werden. Schanz Rollladensysteme GmbH...
-
Seite 2: Inhaltsverzeichnis
Urheberrecht / Hinweise zu dieser Dokumentation ........................12 Allgemeine Sicherheitshinweise Diese Montageanleitung enthält Hinweise für die richtige Montage von Schanz Rollläden. Aufgrund der verschiedenen Baufor- men können Abweichungen erforderlich sein, die von dieser Montageanleitung abweichen. Dies betrifft jedoch nicht die Sicher- heitshinweise. -
Seite 3: Übersichtszeichnungen - Außenumlenkung
Übersichtszeichnungen - Außenumlenkung MAL Studio Star-Typ R-manuell.doc Stand: 07.10.16 Seite 3 von 12... -
Seite 4: Schnurführung - Außenumlenkung
Schnurführung - Außenumlenkung MAL Studio Star-Typ R-manuell.doc Stand: 07.10.16 Seite 4 von 12... -
Seite 5: Beschreibung Der Prinzipiellen Vorgehensweise
Beschreibung der prinzipiellen Vorgehensweise Arbeits- Arbeitsvorgang Bemerkungen Prüfungen gang Nr. Ware auf Vollständigkeit prüfen Lieferung vollständig Lieferschein zu Ware vergleichen Unterkonstruktion mit geeigneten Optional Befestigungsmitteln am Fensterrahmen verschrauben Rollladenkasten ausrichten Auflage ist Rollladenkasten auf Fenstersims notwendig aufsetzen Mit Wasserwaage überprüfen, ob der Rollladenkasten waagrecht auf der Fensterbank sitzt. - Seite 6 Arbeits- Arbeitsvorgang Bemerkungen Prüfungen gang Nr. Teflonrohr befestigen Teflonrohr ca. 2 mm kürzer als die Durchgangs- Achtung: Das Teflonrohr muss ca. 2 mm bohrung kürzer sein, als die Länge der Durchgangs- bohrung. Teflonrohr darf (Unterkonstruktion und Fensterrahmen) auf beiden Sei- ten nicht über- stehen Teflonrohr in das Bohrloch stecken...
- Seite 7 Arbeits- Arbeitsvorgang Bemerkungen Prüfungen gang Nr. Schnur in den Innenraum führen Schnur über die Umlenkrolle und durch die Aussparung in der Führungsschiene führen Schnur über die Umlenkrolle durch das Loch in den Innenraum führen Beide Führungsschienen befestigen Schnur nicht Führungsschiene auf Kasten stecken beschädigen Richtige Position mit Wasserwaage prüfen...
- Seite 8 Arbeits- Arbeitsvorgang Bemerkungen Prüfungen gang Nr. Führungsunterlage montieren Führungsunterlage zwischen Rollladenpanzer und Fensterrahmen (Optional: Unterkonstruktion) bis auf den Kastenboden durchführen und ausrichten Führungsunterlage mit geeigneten Befestigungsmitteln an Fensterrahmen (Optional: Unterkonstruktion) entsprechend der Anzahl der an der Führungsunterlage angebrachten Befestigungsbohungen verschrauben Schnur durch die Blende führen Position der Schnur über Umlenkrollen führen und...
- Seite 9 Arbeits- Arbeitsvorgang Bemerkungen Prüfungen gang Nr. Blenden an Führungsschienen befestigen Schnur über die Umlenkrollen in der Blende führen Schnur nicht Blende aufsetzen und mit kurzen beschädigen Blechschrauben an der Führungsschiene befestigen Blende oben verschrauben Schnur nicht Loch für Senkschraube vorbohren, beschädigen ansenken und die Blende durch die Umlenkteil unter...
- Seite 10 Arbeits- Arbeitsvorgang Bemerkungen Prüfungen gang Nr. Schnur befestigen Überstehende Schnurende in Endschiene und durch Schnur befindet Endschieneneinlage führen und sich vollständig verknoten in der Endschiene Überstehende Schnur nicht direkt nach dem Knoten abschneiden – ca. 100 mm länger lassen. Schnurende mit Feuerzeug schließen (verschmelzen) Endschieneneinlage in Endschiene schieben und übrige Schnur in der...
- Seite 11 Arbeits- Arbeitsvorgang Bemerkungen Prüfungen gang Nr. Stabilisator ausrichten und mit den Endschiene des vorgesehenen Bohrschrauben am Rollladen- Kastendeckel befestigen. panzers darf Stabilisator mit Stabilisatorfuß nicht ein- verschrauben geklemmt sein Abdeckkappen montieren Rollladen ist Abdeckkappen entsprechend der Anzahl richtig befestigt der an der Führungsschiene angebrachten Befestigungsbohrungen Abdeckkappen anbringen...
-
Seite 12: Urheberrecht / Hinweise Zu Dieser Dokumentation
übergeben Urheberrecht / Hinweise zu dieser Dokumentation Das Urheberrecht (Copyright ©) für die vorliegende Dokumentation liegt bei der Schanz Rollladensysteme GmbH sowie teil- weise bei den Lieferanten der Fremddokumentationen. Die darin enthaltenen Informationen sind ausschließlich für die Betreiber der von uns gelieferten Rollläden bestimmt und dürfen ohne unsere vorherige schriftliche Zustimmung weder abgeändert, erweitert, vervielfältigt, auf datentechnischen Einrichtungen...
