Montageanleitung

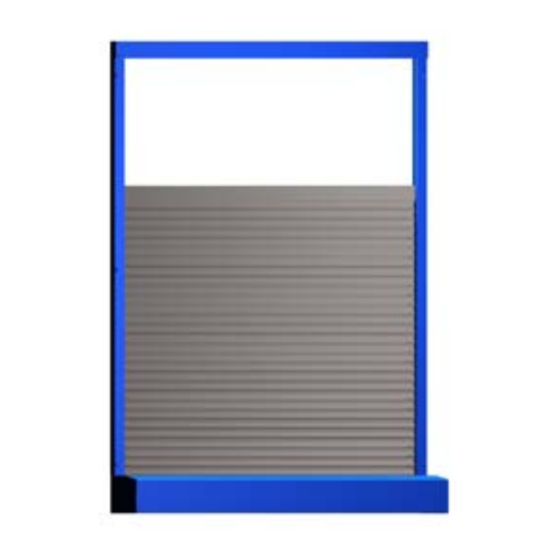

Rollladen Typ G
Diese Montageanleitung enthält Hinweise zur richtigen Montage von Rollläden und
wichtige Sicherheitsanweisungen.
Die Montage darf nur durch Mitarbeiter der Fa. Schanz Rollladensysteme GmbH
oder durch von Fa. Schanz Rollladensysteme GmbH autorisiertem Fachpersonal
durchgeführt werden.
Schanz Rollladensysteme GmbH
Forchenbusch 9
D- 72226 Simmersfeld
Tel.
+49 (0)7484/9291-0
Fax:
+49 (0)7484/ 9291-36
Internet: www.rollladen.de
Kommission - Nr.
MAL Studio Star-Typ G-Motor.doc
Studio Star
-Motorantrieb-
Datum Einbau und Unterweisung
Stand: 17.11.15
Unterschrift
Seite 1 von 8

Werbung

loading

Verwandte Anleitungen für schanz Studio Star G

Inhaltszusammenfassung für schanz Studio Star G

  • Seite 1 Rollladen Typ G -Motorantrieb- Diese Montageanleitung enthält Hinweise zur richtigen Montage von Rollläden und wichtige Sicherheitsanweisungen. Die Montage darf nur durch Mitarbeiter der Fa. Schanz Rollladensysteme GmbH oder durch von Fa. Schanz Rollladensysteme GmbH autorisiertem Fachpersonal durchgeführt werden. Schanz Rollladensysteme GmbH...

  • Seite 2: Inhaltsverzeichnis

    Urheberrecht / Hinweise zu dieser Dokumentation ..........................8 Allgemeine Sicherheitshinweise Diese Montageanleitung enthält Hinweise für die richtige Montage von Schanz Rollläden. Aufgrund der verschiedenen Baufor- men können Abweichungen erforderlich sein, die von dieser Montageanleitung abweichen. Dies betrifft jedoch nicht die Sicher- heitshinweise.

  • Seite 3: Übersichtszeichnung

    Übersichtszeichnung MAL Studio Star-Typ G-Motor.doc Stand: 17.11.15 Seite 3 von 8...

  • Seite 4: Schnurführung

    Schnurführung MAL Studio Star-Typ G-Motor.doc Stand: 17.11.15 Seite 4 von 8...

  • Seite 5: Beschreibung Der Prinzipiellen Vorgehensweise

    Beschreibung der prinzipiellen Vorgehensweise Arbeits- Arbeitsvorgang Bemerkungen Prüfungen gang Nr. Ware auf Vollständigkeit prüfen Lieferung vollständig Lieferschein zu Ware vergleichen Unterkonstruktion mit geeigneten Optional Befestigungsmitteln am Fensterrahmen verschrauben. Position des Kabelauslasses am Richtige Position Rollladenkasten prüfen. der Kabeldurch- Loch für die Kabeldurchführung auf dem führung Fensterrahmen (Optional: Unterkonstruktion) anzeichnen.
  • Seite 6 Arbeits- Arbeitsvorgang Bemerkungen Prüfungen gang Nr. Schnur durchführen Schnur durch die Führungsschiene mit doppelter Schnurrolle führen Schnur unterhalb der Schnurrollen durch die Endschiene führen Schnur durch die Führungsschiene mit einfacher Schnurrolle führen Schnur zurück durch die Führungsschiene mit doppelter Schnurrolle führen Rollladenendschiene in Führungsschienen einführen und auf Kasten stecken...
  • Seite 7 Arbeits- Arbeitsvorgang Bemerkungen Prüfungen gang Nr. Schnur befestigen Schnur ist Schnur durch die vorgesehene Bohrung befestigt in der Schnurscheibe stecken Schnur ganz durchziehen bis sie straff Schnur max. 150 mm nach der Befestigungsschraube abschneiden Schnurende mit Feuerzeug schließen (verschmelzen) Schnur um dieses Maß wieder zurück ziehen und befestigen Befestigungsschaube anziehen Beide Führungsschienen befestigen...

  • Seite 8: Urheberrecht / Hinweise Zu Dieser Dokumentation

    Anleitung „Anschlussplan“ vornehmen. Urheberrecht / Hinweise zu dieser Dokumentation Das Urheberrecht (Copyright ©) für die vorliegende Dokumentation liegt bei der Schanz Rollladensysteme GmbH sowie teil- weise bei den Lieferanten der Fremddokumentationen. Die darin enthaltenen Informationen sind ausschließlich für die Betreiber der von uns gelieferten Rollläden bestimmt und dürfen ohne unsere vorherige schriftliche Zustimmung weder abgeändert, erweitert, vervielfältigt, auf datentechnischen Einrichtungen...
