Montageanleitung

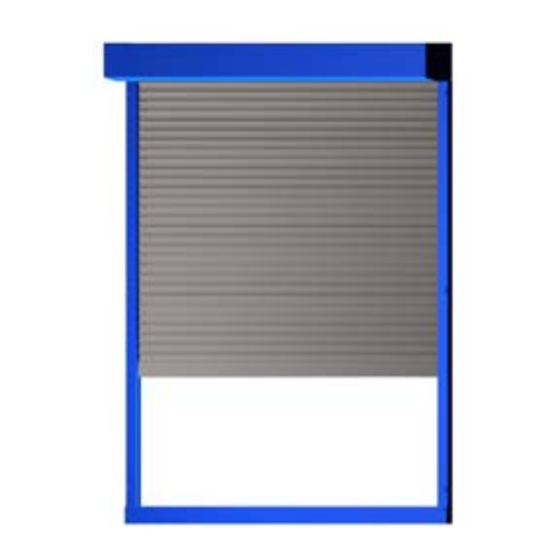

Rollladen Typ GU
Diese Montageanleitung enthält Hinweise zur richtigen Montage von Rollläden und
wichtige Sicherheitsanweisungen.
Die Montage darf nur durch Mitarbeiter der Fa. Schanz Rollladensysteme GmbH
oder durch von Fa. Schanz Rollladensysteme GmbH autorisiertem Fachpersonal
durchgeführt werden.
Schanz Rollladensysteme GmbH
Forchenbusch 9
D- 72226 Simmersfeld
Tel.
+49 (0)7484/9291-0
Fax:
+49 (0)7484/ 9291-36
Internet: www.rollladen.de
Kommission - Nr.
MAL Studio Star-Typ GU-manuell.doc
Studio Star
-Manueller Antrieb-
Datum Einbau und Unterweisung
Stand: 07.10.16
Unterschrift
Seite 1 von 8
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für schanz Studio Star GU
Inhaltszusammenfassung für schanz Studio Star GU
- Seite 1 Rollladen Typ GU -Manueller Antrieb- Diese Montageanleitung enthält Hinweise zur richtigen Montage von Rollläden und wichtige Sicherheitsanweisungen. Die Montage darf nur durch Mitarbeiter der Fa. Schanz Rollladensysteme GmbH oder durch von Fa. Schanz Rollladensysteme GmbH autorisiertem Fachpersonal durchgeführt werden. Schanz Rollladensysteme GmbH...
-
Seite 2: Inhaltsverzeichnis
Urheberrecht / Hinweise zu dieser Dokumentation .......................... 8 Allgemeine Sicherheitshinweise Diese Montageanleitung enthält Hinweise für die richtige Montage von Schanz Rollläden. Aufgrund der verschiedenen Baufor- men können Abweichungen erforderlich sein, die von dieser Montageanleitung abweichen. Dies betrifft jedoch nicht die Sicher- heitshinweise. -
Seite 3: Übersichtszeichnungen
Übersichtszeichnungen MAL Studio Star-Typ GU-manuell.doc Stand: 07.10.16 Seite 3 von 8... - Seite 4 Gurtführung MAL Studio Star-Typ GU-manuell.doc Stand: 07.10.16 Seite 4 von 8...
-
Seite 5: Beschreibung Der Prinzipiellen Vorgehensweise
Beschreibung der prinzipiellen Vorgehensweise Arbeits- Arbeitsvorgang Bemerkungen Prüfungen gang Nr. Ware auf Vollständigkeit prüfen Lieferung vollständig Lieferschein zu Ware vergleichen Unterkonstruktion mit geeigneten Optional Befestigungsmitteln am Fensterrahmen verschrauben Loch für die Gurtdurchführung auf dem Richtige Position Fensterrahmen (Optional: Unterkonstruktion) der Gurtdurch- anzeichnen. - Seite 6 Arbeits- Arbeitsvorgang Bemerkungen Prüfungen gang Nr. Beide Führungsschienen auf den Kasten stecken. Gurt einführen und Rollladen einsetzen Gurt über die Umlenkrolle durch das Loch in den Innenraum führen Rollladen einsetzen Mit Wasserwaage überprüfen, ob der Rollladenkasten waagrecht ist MAL Studio Star-Typ GU-manuell.doc Stand: 07.10.16 Seite 6 von 8...
- Seite 7 Arbeits- Arbeitsvorgang Bemerkungen Prüfungen gang Nr. Beide Führungsschienen befestigen Richtige Position mit Wasserwaage prüfen Führungsschienen mit geeigneten Befestigungsmitteln an Fensterrahmen (Optional: Unterkonstruktion) entsprechend der Anzahl der an der Führungsschiene angebrachten Befestigungsbohrungen verschrauben Abdeckkappen montieren Rollladen ist Abdeckkappen entsprechend der Anzahl richtig befestigt der an der Führungsschiene angebrachten Befestigungsbohrungen...
-
Seite 8: Urheberrecht / Hinweise Zu Dieser Dokumentation
übergeben Urheberrecht / Hinweise zu dieser Dokumentation Das Urheberrecht (Copyright ©) für die vorliegende Dokumentation liegt bei der Schanz Rollladensysteme GmbH sowie teil- weise bei den Lieferanten der Fremddokumentationen. Die darin enthaltenen Informationen sind ausschließlich für die Betreiber der von uns gelieferten Rollläden bestimmt und dürfen ohne unsere vorherige schriftliche Zustimmung weder abgeändert, erweitert, vervielfältigt, auf datentechnischen Einrichtungen...
