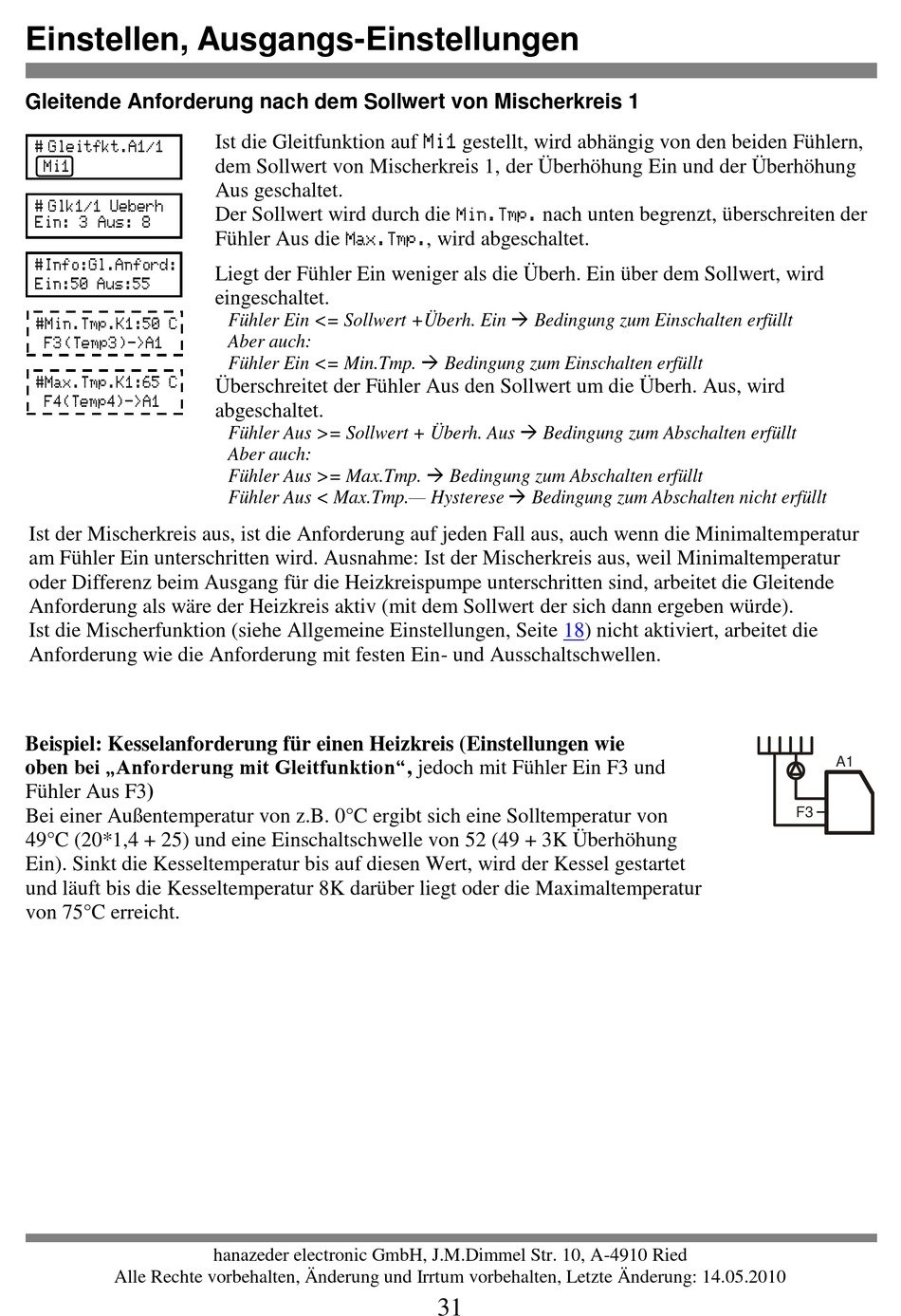

Einstellen, Ausgangs-Einstellungen
G leitende Anforderung nach dem Sollwert von Mischerkreis 1
6 0 B
# Gleitfkt.A1/1
Mi1
# Glk1/1 Ueberh
Ein: 3 Aus: 8
#Info:Gl.Anford:
Ein:50 Aus:55
#Min.Tmp.K1:50 C
F3(Temp3)->A1
#Max.Tmp.K1:65 C
F4(Temp4)->A1
Ist der Mischerkreis aus, ist die Anforderung auf jeden Fall aus, auch wenn die Minimaltemperatur
am Fühler Ein unterschritten wird. Ausnahme: Ist der Mischerkreis aus, weil Minimaltemperatur
oder Differenz beim Ausgang für die Heizkreispumpe unterschritten sind, arbeitet die Gleitende
Anforderung als wäre der Heizkreis aktiv (mit dem Sollwert der sich dann ergeben würde).
Ist die Mischerfunktion (siehe Allgemeine Einstellungen, Seite
Anforderung wie die Anforderung mit festen Ein- und Ausschaltschwellen.
Beispiel: Kesselanforderung für einen Heizkreis (Einstellungen wie
oben bei „Anforderung mit Gleitfunktion", jedoch mit Fühler Ein F3 und
Fühler Aus F3)
Bei einer Außentemperatur von z.B. 0°C ergibt sich eine Solltemperatur von
49°C (20*1,4 + 25) und eine Einschaltschwelle von 52 (49 + 3K Überhöhung
Ein). Sinkt die Kesseltemperatur bis auf diesen Wert, wird der Kessel gestartet
und läuft bis die Kesseltemperatur 8K darüber liegt oder die Maximaltemperatur
von 75°C erreicht.
Alle Rechte vorbehalten, Änderung und Irrtum vorbehalten, Letzte Änderung: 14.05.2010
Ist die Gleitfunktion auf Mi1 gestellt, wird abhängig von den beiden Fühlern,
dem Sollwert von Mischerkreis 1, der Überhöhung Ein und der Überhöhung
Aus geschaltet.
Der Sollwert wird durch die
Fühler Aus die
Max.Tmp.
Liegt der Fühler Ein weniger als die Überh. Ein über dem Sollwert, wird
eingeschaltet.
Fühler Ein <= Sollwert +Überh. Ein Bedingung zum Einschalten erfüllt
Aber auch:
Fühler Ein <= Min.Tmp. Bedingung zum Einschalten erfüllt
Überschreitet der Fühler Aus den Sollwert um die Überh. Aus, wird
abgeschaltet.
Fühler Aus >= Sollwert + Überh. Aus Bedingung zum Abschalten erfüllt
Aber auch:
Fühler Aus >= Max.Tmp. Bedingung zum Abschalten erfüllt
Fühler Aus < Max.Tmp.— Hysterese Bedingung zum Abschalten nicht erfüllt
hanazeder electronic GmbH, J.M.Dimmel Str. 10, A-4910 Ried
nach unten begrenzt, überschreiten der
Min.Tmp.
, wird abgeschaltet.
1 8
) nicht aktiviert, arbeitet die
X
X
31
A1
F3
