Anwendungsbeispiele; Live-Setup Mit Gitarre; Live-Setup Mit Einem Midi-Keyboard - TC-Helicon VoiceLive Bedienungsanleitung

Live
Ein VoiceLive auf der Bühne – das ist so, als hätten Sie einen professionellen vierstimmigen Chor! Zur Steuerung
des VoiceLive im Livebetrieb haben Sie mehrere Möglichkeiten. Die besten Ergebnisse erhalten Sie, wenn Sie –
auch kombiniert – das Expression-Pedal Express-1, eine MIDI-Tastatur, eine MIDI-Faderbox und natürlich die
Steuerelemente des VoiceLive selbst einsetzen. Die folgenden Beispiele zeigen Ihnen einige typische
Anwendungen.
MIXER
PEDAL
INPUT
LEFT/RIGHT
OUTPUT
AC POWER
VOICE LIVE
Out Clip
PROGRAM DISPLAY
HARMONY | CORRECTION | EFFECTS Input Clip
P r 4 3 0 PPM dB
Baby Go Home
-5
-10
43: Scale Dmaj2
-20
-40
GLOBAL FX EDITED MIC IN LIMIT MIDI IN PRESET# HARMONY MODE
LEAD HARMONY
EDIT 1 EDIT 2
PRESET SELECT KEY
SONG SONG SELECT STEP
PRESET SONG
HOLD FOR MODE
Direct A / Voice 1 Direct B / Voice 2
PREVIOUS PREVIOUS NEXT
AUDIO
OUT
MIDI KEYBOARD
MIDI OUT
PEDAL
INPUT
MIDI
AC POWER
IN
VOICE LIVE
Out Clip
PROGRAM DISPLAY
HARMONY | CORRECTION | EFFECTS Input Clip
P r 4 7
0 PPM dB Itchy Cratch
-5
-10
-20 47: Scale Bmaj2
-40
GLOBAL FX EDITED MIC IN LIMIT MIDI IN PRESET#
LEAD
EDIT 1
PRESET SELECT KEY
SONG SONG SELECT STEP
PRESET HOLD FOR MODE SONG
Direct A / Voice 1 Direct B / Voice 2
PREVIOUS NEXT
* Bitte beachten Sie: Bei elektrischen oder akustischen Gitarren ohne integrierten Vorverstärker benötigen Sie
ein externen Vorverstärker, um ein optimales Ergebnis zu erzielen. In vielen Fällen reicht es aus, ein
klassisches Effektpedal zwischen Gitarre und VoiceLive zu schalten. Das Ausgangssignal eines solchen
Bodeneffekts passt zum Instrumenteneingang des VoiceLive. Achten Sie aber darauf, dass das Effektpedal
keinen passiven Bypass hat. Um dies zu überprüfen, entfernen Sie einfach die Batterien des Effektpedals. In
diesem Fall sollte kein Signal mehr durch das Gerät gelangen – egal, wie oft Sie das Pedal betätigen.
16

ANWENDUNGSBEISPIELE

INSTRUMENT MIC
INPUT INPUT
VOICE 1
VOICE 2
VOICE 3
VOICE 4
HARMONY
THICKEN
EFFECTS
PITCH CORR.
I/O
ROOT SCALE/CHORD
UTILITIES
INSTRUMENT OUTPUT PUSH TO ENTER
EDIT 3 EDIT 4
SCALE
REWIND
DIRECT VOICE
HOLD FOR SUBMODE
Direct C / Voice 3 Direct D / Voice 4
USER HARMONY MUTE HARMONY MUTE
HOLD FOR HOLD FOR BYPASS BYPASS
MIXER
LEFT/RIGHT
OUTPUT
MIC
INSTRUMENT
INPUT
INPUT
VOICE 1
VOICE 2
VOICE 3
VOICE 4
HARMONY
THICKEN
EFFECTS
PITCH CORR.
I/O
HARMONY MODE ROOT SCALE/CHORD UTILITIES
HARMONY INSTRUMENT OUTPUT PUSH TO ENTER
EDIT 2 EDIT 3 EDIT 4
SCALE
REWIND
DIRECT HOLD FOR SUBMODE VOICE
Direct C / Voice 3 Direct D / Voice 4
USER HARMONY MUTE
BYPASS BYPASS
HOLD FOR HOLD FOR

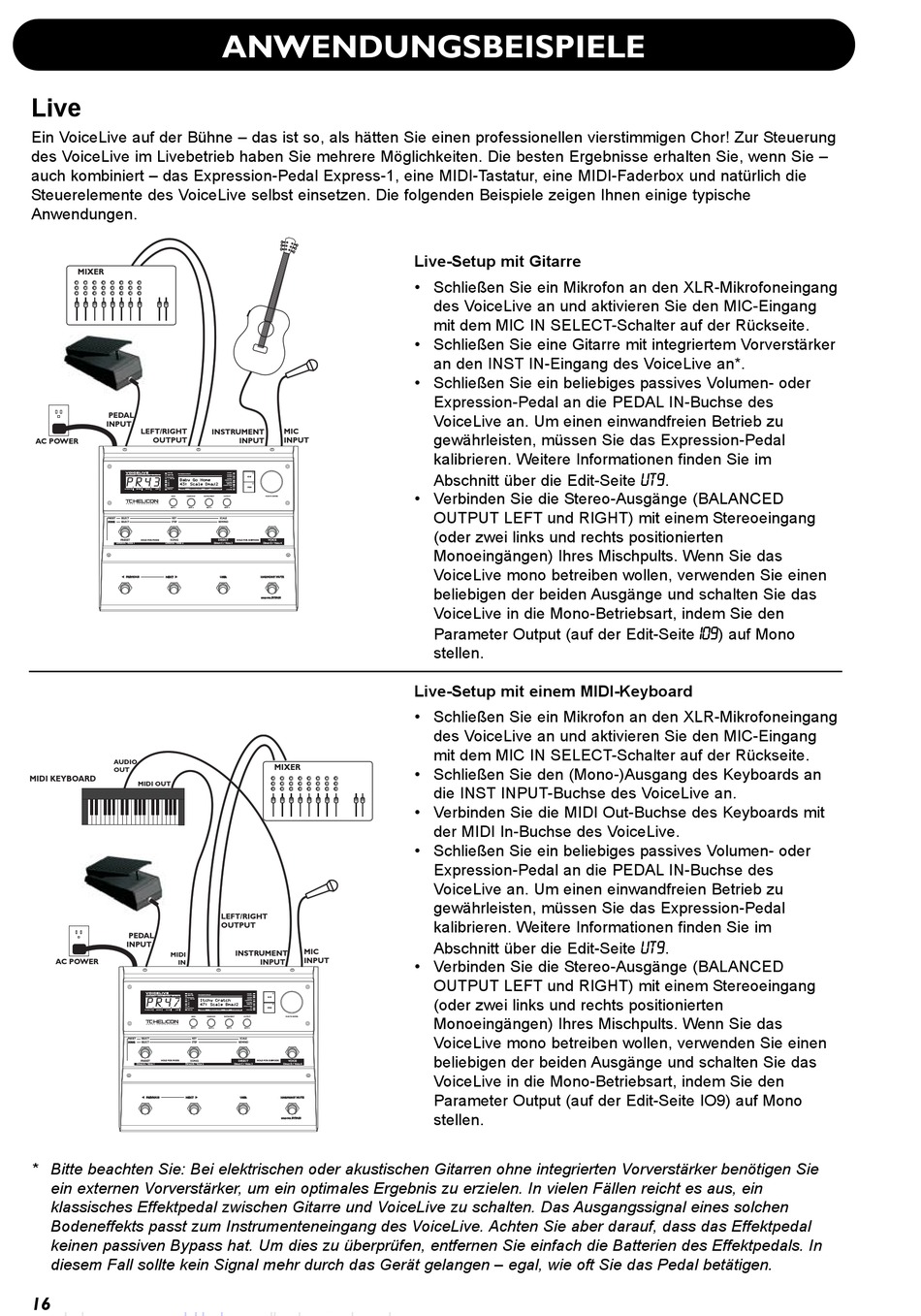

Live-Setup mit Gitarre

• Schließen Sie ein Mikrofon an den XLR-Mikrofoneingang
des VoiceLive an und aktivieren Sie den MIC-Eingang
mit dem MIC IN SELECT-Schalter auf der Rückseite.
• Schließen Sie eine Gitarre mit integriertem Vorverstärker
an den INST IN-Eingang des VoiceLive an*.
• Schließen Sie ein beliebiges passives Volumen- oder
Expression-Pedal an die PEDAL IN-Buchse des
VoiceLive an. Um einen einwandfreien Betrieb zu
gewährleisten, müssen Sie das Expression-Pedal
kalibrieren. Weitere Informationen finden Sie im
Abschnitt über die Edit-Seite UT9.
• Verbinden Sie die Stereo-Ausgänge (BALANCED
OUTPUT LEFT und RIGHT) mit einem Stereoeingang
(oder zwei links und rechts positionierten
Monoeingängen) Ihres Mischpults. Wenn Sie das
VoiceLive mono betreiben wollen, verwenden Sie einen
beliebigen der beiden Ausgänge und schalten Sie das
VoiceLive in die Mono-Betriebsart, indem Sie den
Parameter Output (auf der Edit-Seite IO9) auf Mono
stellen.

Live-Setup mit einem MIDI-Keyboard

• Schließen Sie ein Mikrofon an den XLR-Mikrofoneingang
des VoiceLive an und aktivieren Sie den MIC-Eingang
mit dem MIC IN SELECT-Schalter auf der Rückseite.
• Schließen Sie den (Mono-)Ausgang des Keyboards an
die INST INPUT-Buchse des VoiceLive an.
• Verbinden Sie die MIDI Out-Buchse des Keyboards mit
der MIDI In-Buchse des VoiceLive.
• Schließen Sie ein beliebiges passives Volumen- oder
Expression-Pedal an die PEDAL IN-Buchse des
VoiceLive an. Um einen einwandfreien Betrieb zu
gewährleisten, müssen Sie das Expression-Pedal
kalibrieren. Weitere Informationen finden Sie im
Abschnitt über die Edit-Seite UT9.
• Verbinden Sie die Stereo-Ausgänge (BALANCED
OUTPUT LEFT und RIGHT) mit einem Stereoeingang
(oder zwei links und rechts positionierten
Monoeingängen) Ihres Mischpults. Wenn Sie das
VoiceLive mono betreiben wollen, verwenden Sie einen
beliebigen der beiden Ausgänge und schalten Sie das
VoiceLive in die Mono-Betriebsart, indem Sie den
Parameter Output (auf der Edit-Seite IO9) auf Mono
stellen.
