Hulsta 3312 Montageanleitung
Baukästen / baukästen mit glashaube
Inhaltsverzeichnis
Quicklinks
MONTAGEANLEITUNG
BAUKÄSTEN / BAUKÄSTEN MIT GLASHAUBE /
SIDEBOARD / HIGHBOARD
ASSEMBLY UNITS / ASSEMBLY UNITS WITH GLASS BONNET / SIDEBOARD / HIGHBOARD
ELEMENTS / ELEMENTS AVEC GARNITURE EN VERRE / BUFFETS BAS / BUFFETS HAUTS
ELEMENTEN / ELEMENTEN MET GLASKAP / DRESSOIR / HIGHBOARD
·
·
·
MONTAGEANLEITUNG
ASSEMBLY INSTRUCTION
NOTICE DE MONTAGE
MONTAGEHANDLEIDING
1564827
Lesen Sie zuerst die Anleitung und beginnen Sie dann mit der Montage
Before starting with the fi tting, please read carefully the assembly instruction
Avant de commencer avec le montage, nous vous prions de bien lire le notice de montage
Voordat uw met de montage begint, a.u.b. de montagehandleiding lezen
SERVICE
Stand: 08/2015
hülsta-werke
Karl-Hüls-Straße 1
48703 Stadtlohn
·
·
TEL.+49 2563 86-0
FAX +49 2563 86-1417
·
www.huelsta.com
info@huelsta.com
·
Inhaltsverzeichnis
Verwandte Anleitungen für Hulsta 3312
Inhaltszusammenfassung für Hulsta 3312

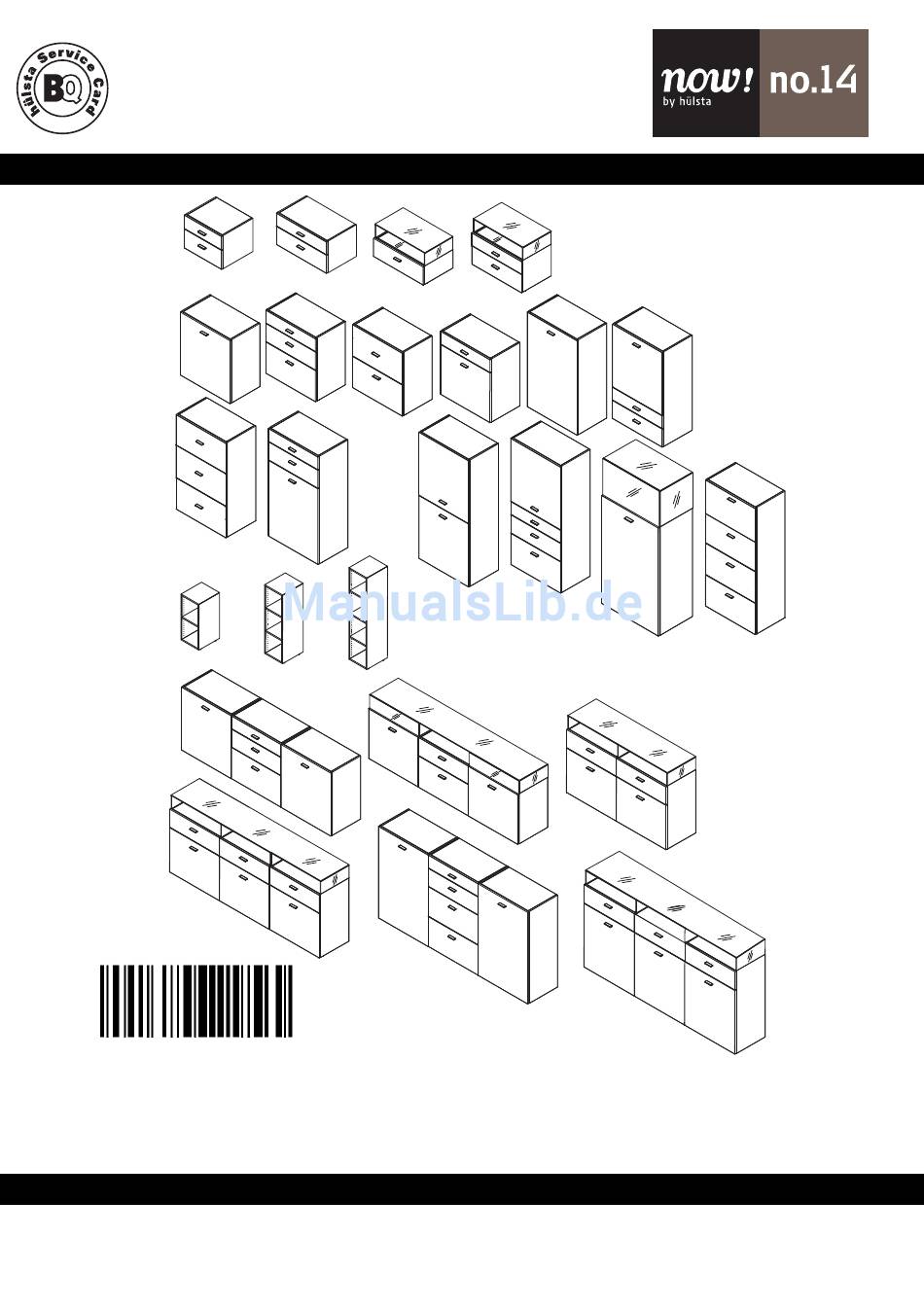

- Seite 1 MONTAGEANLEITUNG BAUKÄSTEN / BAUKÄSTEN MIT GLASHAUBE / SIDEBOARD / HIGHBOARD ASSEMBLY UNITS / ASSEMBLY UNITS WITH GLASS BONNET / SIDEBOARD / HIGHBOARD ELEMENTS / ELEMENTS AVEC GARNITURE EN VERRE / BUFFETS BAS / BUFFETS HAUTS ELEMENTEN / ELEMENTEN MET GLASKAP / DRESSOIR / HIGHBOARD ·...
-
Seite 2: Inhaltsverzeichnis
INHALT CONTENTS TABLE DES MATIERS INHOUD Baukasten 3-10 assembly of handle · Montage des poignées · Greepmontage Griffmontage/ Höhenausrichtung Handle assembly/ Height adjustment · Montage des poignees/ Réglage en hauteur · Greepmontage/ Hoogteverstelling Montage mehrerer Korpusse Assembly of several carcases · Montage de plusieurs corps · Montage van meerdere elementrompen Montage Einlegeboden Assembly of fi... -
Seite 3: Baukasten
MONTAGEANLEITUNG BAUKÄSTEN TYP 3312/ 3322/ 3342/ 32421/ 32422/ 32621/ 32622/ 33621/ 33622/ 32821/ 32822/ 33821/ 33822 ASSEMBLY UNITS / ELEMENTS / ELEMENTEN Für die Montage wird benötigt: Necessary for assembly: Pour le montage il faut: Benodigdheden voor de montage: SW 4 Verehrter Kunde, hier haben Sie die Möglichkeit die mitgelieferten Schrauben... -
Seite 4: Griffmontage/ Höhenausrichtung
BAUKÄSTEN GRIFFMONTAGE/ HÖHENAUSRICHTUNG HANLDE ASSEMBLY / HEIGHT ADJUSTMENT MONTAGE DES POIGNEES / REGLAGE EN HAUTEUR GREEPMONTAGE MONTAGE / HOOGTEVERSTELLING BB 2497 Mat. Nr. 1600295 weiß * white * blanc * wit BB 2334 Mat. Nr. 1556237 BB 2335 Mat. Nr. 1556238 BB 2402 Mat. - Seite 5 4x E 4x E Höhenausrichtung Height adjustment Règlage en hauteur Hoogteverstelling Griffmontage Schubkasten Handle assembly drawer Montage de oignees de tiroir Greepmontage laden Schutzfolie abziehen! Remove protective foil! Enlever feuille de protection! Beschermingsfolie aftrekken! Hochglanzfronten High-gloss fronts Façades brillantes Hoogglansfronten SEITE 5...
- Seite 6 Griffmontage Drehtür Handle assembly hinge-door Montage de poignees de porte ouvrante Greepmontage draaideur Linke Tür Rechte Tür Left-hand door Right-hand door Porte de gauche Porte de droite Linker deur Rechter deur Achtung: Bitte beachten Sie die gewünschte Griffposition. Bohren Sie nur die zwei Bohrungen durch, die für Ihre Griffposition benötigt werden Caution:...
- Seite 7 BAUKÄSTEN MONTAGE MEHRERER BAUKÄSTEN ASSEMBLY UNITS - ASSEMBLY OF SEVERAL CARCASES ELEMENTS - MONTAGE DE PLUSIEURS CORPS ELEMENTEN - MONTAGE BIJ MEERDERE ELEMENTROMPEN BB 1905 Mat. Nr. 1367238 Baukasten ohne Sockelfüße Assembly unit without plinth legs Elément sans pieds de socle 4x28 Element zonder stelvoetjes Baukasten mit Sockelfüßen...
-
Seite 8: Montage Einlegeboden
BAUKÄSTEN MONTAGE EINLEGEBODEN TYP 3702 ASSEMBLY UNITS - ASSEMBLY OF FITTED SHELF ELEMENTS - MONTAGE DE TABLETTES ELEMENTEN - MONTAGE LEGPLANKEN BB 1906 Mat. Nr. 1367239 4x15 A 4x B 4x 4x15 Bodenverriegelung Locking of shelf Verrouillage de la tablette Plankbevestiging SEITE 8... -
Seite 9: Kippsicherung
BAUKÄSTEN KIPPSICHERUNG ASSEMBLY UNITS - ANTI-TILT DEVICE ELEMENTS - PORTECTION CONTRE LE BASCULEMENT ELEMENTEN -OMKIEPBEVEILIGING Für die Montage wird benötigt: BB 2260 Mat. Nr. 1520634 Necessary for assembly: weiß • White • Blanc • Wit BB 2247 Mat. Nr. 1518255 Pour le montage il faut: BB 2259 Mat. - Seite 10 Bei mehrteiligen Kommoden 2x/3x Kippsicherung montieren! Fot 2x/3x anti-tilt device om ,ulti-part chests! Monter 2x / 3x protections contre le basculement pour les com- modes à plusieurs éléments! Bij meerdelige commodes 2x/3x kantelbeveiliging monteren! Kippsicherung muss vor der Fronteneinstellung montiert sein! Anti-tilt device must be fitted before adjusting front! La protection contre le basculement doit être montée avant le réglage des façades ! De kantelbeveiliging moet vóór het aanbrengen van de frontdelen gemonteerd zijn!
-
Seite 11: Fronten Für Baukasten (Ohne Glashaube)
MONTAGEANLEITUNG FRONTEN FÜR BAUKASTEN (OHNE GLASHAUBE) FRONTS FOR ASSEMBLY UNITS (WITHOUT GLASS BONNET) FACADES POUR ELEMENTS (SANS GARNITURE EN VERRE) FRONTEN VOOR ELEMENTEN (ZONDER GLASKAP) Rechte Tür Linke Tür Right-hand door Left-hand door Porte de droite Porte de gauche Rechter deur Linker deur Scharnier lösen Releasing the hinge... -
Seite 12: Für Side-/ Highboards 2-Teiler
MONTAGE GLASHAUBE FÜR SIDE-/ HIGHBOARDS 2-TEILER ASSEMBLY OF GLASS BONNET FOR SIDE- / HIGHBOARDS MONTAGE GARNITURE EN VERRE POUR BUFFETS BAS / BUFFETS HAUTS MONTAGE GLASKAP VOOR DRESSOIRS / HIGHBOARDS BB 1903 Mat. Nr. 1367236 5x20 rechts right droite rechts links left gauche... - Seite 13 Baukasten ohne Lichtboden Baukasten mit Lichtboden Assembly unit without Assembly unit with illuminated shelf illuminated shelf Elément sans tablette Elément avec tablette A 2x lumineuse lumineuse A 2x Element zonder Element met verlichtingplank verlichtingsplank links left gauche links rechts B 2x right droite rechts...
- Seite 14 2x Nur leicht anziehen! 2x Only tighten slightly! 2x Serrer seulement légèrement! 2x Maar iets aandraaien! C 8x 5x20 SEITE 24...
-
Seite 15: Für Side-/ Highboards 3-Teiler
C 4x 5x20 2x Fest anziehen! 2x Tighten fi rmly! 2x Serrer fort! Vast aandraaien! MONTAGE GLASHAUBE FÜR SIDE-/ HIGHBOARDS 3-TEILER ASSEMBLY OF GLASS BONNET FOR SIDE- / HIGHBOARDS MONTAGE GARNITURE EN VERRE POUR BUFFETS BAS / BUFFETS HAUTS MONTAGE GLASKAP VOOR DRESSOIRS / HIGHBOARDS 3x BK N 14 Glashaube Mat.-Nr.: 1365450 3x BK N 14 glass bonnet...
