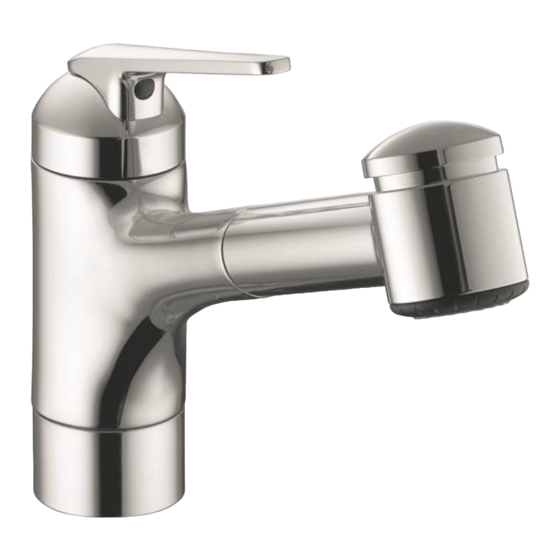

KWC DOMO
10.061.053.000FL
2013 –
10.061.991.000
10.061.991.127
Montage- und Serviceanleitung
Instructions de montage et d'entretien
Istruzioni di montaggio e di assistenza
Instrucciones de montaje y servicio
Installation and service instructions
10.061.023.000
10.061.023.000FL
10.065.023.000
Only for USA
Only for USA
10.061.043.000FL
10.061.003.000FL
10.061.003.000
10.061.003.127
Only for USA
10.061.002.000
Only for USA
10.061.002.127
Only for USA
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KWC DOMO
Inhaltszusammenfassung für KWC DOMO
- Seite 1 10.061.004.127 Only for USA 10.061.003.127 Only for USA 10.061.002.000 Only for USA 10.061.002.127 Only for USA Franke Water Systems AG KWC | Hauptstrasse 57 | P.O. Box 179 | CH-5726 Unterkulm | Phone +41 62 768 68 68 | www.kwc.com...
-
Seite 2: Operating Data
Pour informations supplémentaires voir nos För ytteligare information se produktblad. documentations de vente détaillées. KWC VG Franke WS/KS Franke WS/KS KWC Deutschland GmbH Franke Consumer Products Franke S.p.A. Junghansring 70 Via Pignolini 2 Luxury Products Group DE-72108 Rottenburg IT –... -
Seite 3: Umgebungsbedingungen
Umgebungsbedingungen Conditions d‘environnement Ambiente circostante In unmittelbarer Nähe von Aucun produit de nettoyage ni Non conservare detergenti o so- Armaturen und Anschlussschläu- détergent chimique ne doit être stanze chimiche nelle immediate chen dürfen keine Reinigungs- stocké à proximité immédiate des vicinanze della rubinetteria e dei mittel und Chemikalien gelagert robinetteries et des raccordements... - Seite 4 Befestigung Fixation Fissaggio Fijación ø35mm / Connection 1 3/8" 802026 10.061.053.000 EU/AUS Beim Anschliessen zwingend gemäss Abbildung oberhalb der Mutter gegenhalten! ø35mm / Pour le raccordement, il est impératif 1 3/8" d'appliquer une force contraire au-dessus de l'écrou (voir illustration)! Radius min.
- Seite 5 Inbetriebsetzung Mise en service Messa in funzione Puesta en servicio Initial operation Kalt- und Warmwasser öffnen. Ouvrir eau froide et chaude. Aprire acqua fredda e calda. Abrir la salida de agua fría y caliente. Open cold and hot water. D spülen F rincer sciacquate Sp enjuagar...
- Seite 6 Höchsttemperaturbegrenzung Mengenbegrenzung Limitation de la température max. Limitation du débit Limitazione della temperatura massima Limitazione della portata Limitación de la temperatura máxima Limitación del caudal Maximum temperature limitation Flow rate limitation Temperaturring Anneau de limitation Anello di limitazione Anillo de la temperatura Temperature ring Max.
- Seite 7 Ersatzteile Es dürfen ausschliesslich original Ersatzteile verwendet werden! Pièces de rechange Utiliser seulement des pièces de rechange originaux! Pezzi di ricambio Usare soltanto i pezzi di ricambio originali! Repuestos ¡Utilizar solamente los repuestos originales! Spare parts Only the original spare parts may be used! 2013 –...
- Seite 8 Es dürfen ausschliesslich original Ersatzteile verwendet werden! Ersatzteile Utiliser seulement des pièces de rechange originaux! Pièces de rechange Usare soltanto i pezzi di ricambio originali! Pezzi di ricambio ¡Utilizar solamente los repuestos originales! Repuestos Only the original spare parts may be used! Spare parts 2013 –...
- Seite 9 Ersatzteile Es dürfen ausschliesslich original Ersatzteile verwendet werden! Pièces de rechange Utiliser seulement des pièces de rechange originaux! Pezzi di ricambio Usare soltanto i pezzi di ricambio originali! Repuestos ¡Utilizar solamente los repuestos originales! Spare parts Only the original spare parts may be used! 2013 –...
- Seite 10 Es dürfen ausschliesslich original Ersatzteile verwendet werden! Ersatzteile Utiliser seulement des pièces de rechange originaux! Pièces de rechange Usare soltanto i pezzi di ricambio originali! Pezzi di ricambio ¡Utilizar solamente los repuestos originales! Repuestos Only the original spare parts may be used! Spare parts 2013 –...
-
Seite 11: Verwendet Werden
Ersatzteile Es dürfen ausschliesslich original Ersatzteile verwendet werden! Pièces de rechange Utiliser seulement des pièces de rechange originaux! Pezzi di ricambio Usare soltanto i pezzi di ricambio originali! Repuestos ¡Utilizar solamente los repuestos originales! Spare parts Only the original spare parts may be used! 2013 –... - Seite 12 Es dürfen ausschliesslich original Ersatzteile verwendet werden! Ersatzteile Utiliser seulement des pièces de rechange originaux! Pièces de rechange Usare soltanto i pezzi di ricambio originali! Pezzi di ricambio ¡Utilizar solamente los repuestos originales! Repuestos Only the original spare parts may be used! Spare parts 2013 –...
- Seite 13 Ersatzteile Es dürfen ausschliesslich original Ersatzteile verwendet werden! Pièces de rechange Utiliser seulement des pièces de rechange originaux! Pezzi di ricambio Usare soltanto i pezzi di ricambio originali! Repuestos ¡Utilizar solamente los repuestos originales! Spare parts Only the original spare parts may be used! 2013 –...
- Seite 14 Montagebeispiele Exemples de montage Esempi di montage Ejempi de montaje Examples of assembly Positionierung des Hebels nur rechts möglich Position du levier possible à droite uniquement Posizione della leva possibile solo a destra Posicionamiento de palanca sólo a la derecha Lever installation only possible on the right side 360°...
- Seite 15 Pflegeanleitung für Armaturen und Zubehör Instruction pour la maintenance des robinets et des accessoires Istruzioni per la manutenzione di rubinetti e accessori Instruciones para el cuidado de griferias y accesorios Maintenance / Cleaning instructions for faucets and accessories Grundsätzliche Reinigungshinweise: Avisos básicos de limpieza: - Beim Reinigen muss die Oberfläche der Armatur kalt sein (Wärme - Cuando se procede a limpiar la griferia, su superficie debe estar...
- Seite 17 Istruzioni di montaggio e di assistenza Instrucciones de montaje y servicio 802156 Installation and service instructions Küchenmischer Mitigeur de cuisine Miscelatore da cucina Mezclador de cocina Kitchen faucet KWC DOMO KWC DIVO KWC DIVO-ARCO 10.061.002 A180 10.051.002 A180 .002 A180 10.041.002 A180 10.041.002 A1 0.041.002 10.061.003 A225...
- Seite 18 Betriebsdaten Caractéristiques de fonctionnement Caratteristiche di funzionamento Datos de servicio Operating data Idealer Betriebsdruck : 3 bar Presión ideal de servicio : 3 bar Max. Betriebsdruck : 5 bar Presión máxima de servicio : 5 bar Min. Betriebsdruck : 1 bar Presión mínima de servicio : 1 bar Druckgleichheit empfehlenswert.
- Seite 19 Befestigung Fixation Fissaggio Fijación Connection EU/AUS ø35mm / 1 3/8" ø36mm / 1 7/16” Radius min. = 50mm / 2" USA/CAN Verlängerungsmutter L= 40mm Ecrou allongé L= 40mm Dado prolungato L= 40mm Tuerca de prolongación L= 40mm Z.503.315 Extension nut L= 40mm / 1 1/2" Montage des Schlauchstop’s Montage du stop Montagio del stop...
