Inhaltszusammenfassung für ranex 41759

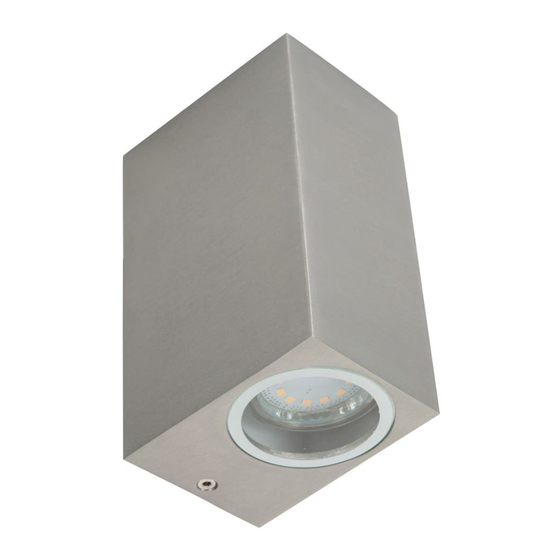

- Seite 1 Bedienungs- anleitung LED-Außenleuchte, hochwertig ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen, oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR= Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ......................4 Verwendung ....................5 Lieferumfang/Geräteteile ................6 Allgemeines ....................7 Bedienungsanleitung lesen und aufbewahren ..........7 Zeichenerklärung ....................7 Sicherheit ..................... 10 Bestimmungsgemäßer Gebrauch ..............10 Sicherheitshinweise ...................10 Erstinbetriebnahme ..................12 Außenleuchte und Lieferumfang prüfen ............12 Montage ........................ 12 Leuchtmittel einsetzen oder tauschen............15 Reinigung ..................... -
Seite 4: Übersicht
Übersicht... -
Seite 5: Verwendung
Verwendung... -
Seite 6: Lieferumfang/Geräteteile
Lieferumfang/Geräteteile Lieferumfang/Geräteteile Kreuzschlitzschraube 4 x 30 mm (2 Stück) Dübel 6 mm (2 Stück) Leuchtmittel Montageplatte Kreuzschlitzschraube (Anschlussdose, 4 Stück) Anschlussdose Kreuzschlitzschraube (Abdeckung, 2 Stück) Abdeckung Schraubenloch für Wandbefestigung (2 Stück) Fassung GU10 (Leuchtmittel, 2 Stück) Ablauf Lüsterklemme Gummistopfen... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu dieser Außenleuchte. Sie enthält wichtige Informationen zur Montage und Inbetriebnahme. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheits- hinweise, sorgfältig durch, bevor Sie die Außenleuchte einsetzen. Die Nichtbeachtung dieser Bedienungsanleitung kann zu schweren Verlet- zungen oder Schäden an der Außenleuchte führen. - Seite 8 Allgemeines Außenleiter (Phase) der Spannungsversorgung. Neutralleiter der Spannungsversorgung. Der Farbwiedergabeindex „Ra“ des Leuchtmittels beträgt mindestens 80. Das Leuchtmittel ist ein sogenannter Sofortstarter. Beim Einschalten tritt 100% keine Verzögerung ein und die Leuchtstärke beträgt sofort 100 %. Instant light Das Leuchtmittel kann mindestens 15000-mal ein- und ausgeschaltet werden, bevor ein Verschleiß...
- Seite 9 Allgemeines Der Abstrahlwinkel des Leuchtmittels beträgt 110 °. Der minimale Abstand der LED- Außenleuchte zu beleuchteten Objekten beträgt 0,5 m. Leuchten, die nur für „self-shielded“-Halogenglühlampen oder „self-shielded“-Halogen-Metalldampflampen ausgelegt sind. Das Siegel „Geprüfte Sicherheit“ (GS-Zeichen) bestätigt, dass die Außen- leuchte mit dem Produktsicherheitsgesetz konform ist. Das GS-Zeichen bestätigt, dass nicht nur bei der bestimmungsgemäßen Verwendung, sondern auch bei vorhersehbarer Verwendung der Außenleuchte die Sicherheit und die Gesundheit des Verwenders nicht gefährdet sind.
-
Seite 10: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäßer Gebrauch Die Außenleuchte ist ausschließlich als Beleuchtung konzipiert. Sie ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Verwenden Sie die Außenleuchte nur wie in dieser Bedienungsanleitung beschrie- ben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. - Seite 11 Sicherheit − Trennen Sie bei allen Arbeiten an der Außenlampe die Netz- spannung, indem Sie die Sicherung des entsprechenden Stromkreises ausschalten. − Verhindern Sie, dass die Netzspannung durch eine andere Person wieder eingeschaltet werden kann. − Prüfen Sie die Spannungsfreiheit mit einem Spannungsprüf- gerät.
-
Seite 12: Erstinbetriebnahme
Erstinbetriebnahme Erstinbetriebnahme Außenleuchte und Lieferumfang prüfen 1. Nehmen Sie die Außenleuchte aus der Verpackung und entfernen Sie das Verpa- ckungsmaterial und sämtliche Schutzfolien. 2. Prüfen Sie, ob die Lieferung vollständig ist (siehe Abb. A und B). 3. Prüfen Sie, ob die Außenleuchte oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie die Außenleuchte nicht. -
Seite 13: Netzanschluss Für Die Montage Vorbereiten
Erstinbetriebnahme WARNUNG! Kurzschlussgefahr! Durch falsche Montage kann Wasser in die Anschlussdose dringen und zum Kurzschluss führen. − Achten Sie bei der Montage auf einen korrekten Sitz der Gummidichtung im Deckel der Anschlussdose. Netzanschluss für die Montage vorbereiten WARNUNG! Stromschlaggefahr! Fehlerhafte Elektroinstallation oder mangelndes Fach- wissen können zu elektrischem Stromschlag führen. -
Seite 14: Außenleuchte Anschließen Und Montieren
Erstinbetriebnahme Außenleuchte anschließen und montieren 1. Schrauben Sie die vier Kreuzschlitzschrauben der Anschlussdose gegen den Uhrzeigersinn heraus. 2. Nehmen Sie den Deckel von der Anschlussdose ab und achten Sie darauf, dass Sie die Gummidichtung dabei nicht verlieren. 3. Kürzen Sie die Netzanschlussleitung mit einem Seitenschneider auf ca. 10 cm. 4. -
Seite 15: Leuchtmittel Einsetzen Oder Tauschen
Leuchtmittel einsetzen oder tauschen Leuchtmittel einsetzen oder tauschen Warnung! Kurzschlussgefahr! Unsachgemäßer Umgang mit der Außenleuchte kann zu einem Kurzschluss führen. Sie könnten sich verletzen. Die Außenleuchte könnte beschädigt werden. − Trennen Sie die Netzspannung, bevor Sie die folgenden Schritte durchführen. −... -
Seite 16: Reinigung
Reinigung 8. Setzen Sie die Abdeckung auf die Wandhalterung. 9. Schrauben SIe die Abdeckung mit den Kreuzschlitzschrauben fest. Üben Sie dabei keine übermäßige Kraft aus. Reinigung WARNUNG! Verbrennungsgefahr! Teile der Außenleuchte können - abhängig vom eingesetz- ten Leuchtmittel - während des Betriebs sehr heiß werden. −... -
Seite 17: Abdeckung Von Innen Reinigen
Kapitel „Leuchtmittel ein- setzen oder tauschen“). Technische Daten Typ: LED-Außenleuchte, hochwertig Modell: 5000.465 Artikelnummer: 41759 Versorgungsspannung: 220-240V AC, 50Hz Zugelassene Maximalleistung für Leuchtmittel: 20 Watt (2 x) Zugelassene Energieklassen für Leuchtmittel: A++ bis E Leuchtmittel*: LED, 5 Watt, GU10 (2 Stück) -
Seite 18: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Die EU-Konformitätserklärung kann bei der in der Garantiekarte (am Ende dieser Anleitung) angeführten Adresse angefordert werden. Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Altgerät oder Leuchtmittel entsorgen (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Sys- temen zur getrennten Sammlung von Wertstoffen) Altgeräte und Leuchtmittel dürfen nicht in den Hausmüll! -
Seite 19: Garantie
Beschreibung der Störung: Unterschrift: Schicken Sie die ausgefüllte KUNDENDIENST Garantiekarte zusammen mit dem defekten Produkt an: +49 (0)1805 015 262 www.smartwares.eu Modell: 5000.465 Artikel-Nr.: 41759 IV/23/2015 Smartwares Safety & Lighting GmbH Dieselstraße 9 Hotline-Gebühren: 59823 Arnsberg 0,14€/Min. aus dem GERMANY deutschen Festnetz. -
Seite 20: Garantiebedingungen
Garantie Garantiebedingungen Sehr geehrter Kunde! Die ALDI Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetzli- chen Gewährleistungspflicht: Garantiezeit: 3 Jahre ab Kaufdatum 6 Monate für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Akkus) Kosten: Kostenfreie Reparatur bzw. Austausch oder Geldrückgabe Keine Transportkosten TIPP:... - Seite 21 Vertrieben durch: Smartwares Safety & Lighting GmbH Dieselstraße 9 59823 Arnsberg Deutschland info.de@smartwares.eu KUNDENDIENST +49 (0)1805 015 262 www.smartwares.eu JAHRE GARANTIE Modell: 5000.465 Artikel-Nr.: 41759 IV/23/2015...
