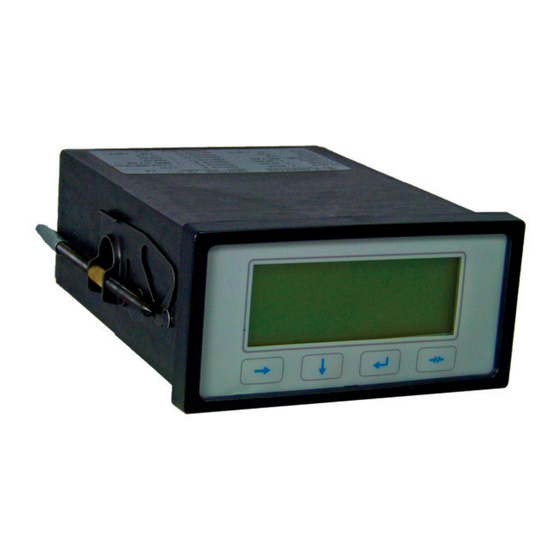

Prozess-Anzeigegerät mit Grenzsignalgeber
M A N F R E D J Ü N E M A N N
Mess- und Regeltechnik GmbH
Max-Planck-Str. 49
D-32107 Bad Salzuflen
Tel: +49 (0)5222 / 80768-0
Fax: +49 (0)5222 / 80768-20
www.juenemann-instruments.de
eMail: verkauf@juenemann-instruments.de
Betriebsanleitung
und Datenlogger
Typ:
DA11
Quality for the
future
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für MANFRED JÜNEMANN DA11
Inhaltszusammenfassung für MANFRED JÜNEMANN DA11
- Seite 1 Betriebsanleitung Prozess-Anzeigegerät mit Grenzsignalgeber und Datenlogger Typ: DA11 M A N F R E D J Ü N E M A N N Mess- und Regeltechnik GmbH Max-Planck-Str. 49 D-32107 Bad Salzuflen Tel: +49 (0)5222 / 80768-0 Fax: +49 (0)5222 / 80768-20 www.juenemann-instruments.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Anbau und Inbetriebnahme Montage Elektrischer Anschluss Elektrische Daten Elektrische Anschlussbelegung Inbetriebnahme Parameteranzeige und -eingabe Eingabemenü Menü 1, Min-/Max-Wert anzeigen Menü 2, Min-Max-Wert löschen Menü 3, Grenzsignal eingeben Menü 4, Integreationszeit Menü 5, Datenlogger (Uhr) Menü 6, Anzeigeeinheit Menü 7, Analog - Ausgangs - Bereich Menü... -
Seite 3: Anbau Und Inbetriebnahme
1.0 Einbau 1.1 Montage Der Tafelausschnitt sollte 92x45mm sein. Nachdem das Gerät in die Tafel eingesetzt wurde, müssen die seitlichen Klemmbügel gegen die Tafel gespannt werden. 1.2 Elektrischer Anschluss Der elektrische Anschluss wird mit einem abgeschirmten Kabel über die Klemmleiste hergestellt. Die Anschlussbelegungen können den Zeichnungen auf der Seite 15 entnommen werden. -
Seite 4: Inbetriebnahme
D-Sub-Steckverbinder RS232 RS422 / RS485 RS422 / RS485 Half-Duplex Full-Duplex +TxD +RxD SGND SGND SGND -TxD -RxD 1.5 Inbetriebnahme Nach Einbau in die Messstelle und Herstellung der elektrischen Anschlüsse ist das Messgerät sofort betriebsbereit. Bei erstmaliger Inbetriebnahme zeigt das Display im drucklosen Zustand 0, 0.0, 0.00 oder 0.000, ±1 auf der letzen Stelle an. -
Seite 5: Parameteranzeige Und -Eingabe
2.0 Parameteranzeige und -eingabe Die Anzeige oder Eingabe eines Parameter erfolgt durch die vier Tasten unterhalb des Displays. Nach Einschalten des Gerätes werden der Istwert und die Schaltzustände der Grenzsignale angezeigt = offen, = geschlossen). Durch Betätigung der zugehörigen Taste kann eines der folgenden Menüs gestartet werden: Taste Funktion in der Istwertanzeige Hilfemenü... -
Seite 6: Struktur Des Eingabemenü Und Einstellbereich Der Parameter
serielle Schnittstelle Struktur des Eingabemenü und Baudrate Einstellbereich der Parameter 1200, 2400, 4800, 9600, 19200, 38400 oder 76800 Menü Parameter Datenbits Min-/Maxwert anzeigen 7 oder 8 Minwert anzeigen Parität Maxwert anzeigen - (keine), 0, EVEN (gerade) oder Min-/Maxwert löschen ODD (ungerade) Stopbits Grenzsignal eingeben 1 oder 2... -
Seite 7: Eingabemenü
3.0 Eingabemenü Das Eingabemenü wird mit der Taste gestartet. Im Display wird anstelle des Grenzsignalzu- stands der Menütext angezeigt. Der obere Teil des Displays bleibt leer. Min-/Maxwert anzeigen Menütext Ausgangspunkt für die Auswahl eines Parameters in der nachfolgenden Beschreibung ist jeweils die Istwertanzeige. -
Seite 8: Menü 3, Grenzsignal Eingeben
3.3 Menü 3 Grenzsignal eingeben Das Messgerät verfügt über 4 Grenzsignale. Für jedes Grenzsignal können folgende Parameter festgelegt werden: Parameter Einstellung bei Lieferung 1. die Freigabe: Kontakt immer geöffnet, Kontakt schaltet immer geöffnet 2. die Kontaktfunktion: Schließer, Öffner Schließer 3. der untere Schaltpunkt 4. -
Seite 9: Datalogger
3.4 Menü 4 Integrationszeit (Dämpfung) Das Messgerät verfügt über eine Dämpfungsfunktion. Es wird über die Integrationszeit der Mittel- wert gebildet, als Istwert angezeigt und für die Ausgangssignale ausgewertet. Eingestellt ist bei Lieferung 0.0 s (Dämpfung aus). Taste Wert Menütext Min-/Maxwert anzeigen Integrationszeit 0000 Integrationszeit... -
Seite 10: Menü 6, Anzeigeeinheit
3.6 Menü 6 Anzeigeeinheit Für die Anzeige des Messwertes stehen SI-, ANSI-, BS- und technische Einheiten zur Verfügung sowie eine Einheit, die vom Benutzer des Gerätes definiert werden kann (siehe 3.6.2). 3.6.1 Einheit wählen Taste Wert Menütext Min-/Maxwert anzeigen Anzeigeeinheit 0000 Anzeigeeinheit die PIN eingeben... -
Seite 11: Menü 7, Analog - Ausgangs - Bereich
3.7 Menü 7 Ausgang einstellen Mit diesem Menü wird das Verhältnis des Analogausganges zum Messbereich festgelegt. Dazu werden dem Nullpunkt und dem Endpunkt des Analogausganges (siehe Menü 11) je ein Messwert zugeordnet. Eingestellt ist bei Lieferung: Nullpunkt des Analogausganges entspricht Nullpunkt des Messbereiches. Endpunkt des Analogausganges entspricht Endpunkt des Messbereiches. -
Seite 12: Menü 9, Sprache Wechseln
3.9 Menü 9 Sprache wechseln Der Menütext kann wahlweise in deutscher oder englischer Sprache angezeigt werden. Eingestellt ist bei Lieferung die Anzeige in deutscher Sprache. Taste Wert Menütext Min-/Maxwert anzeigen Sprache wechseln 0000 Sprache wechseln die PIN eingeben deutsch die Spache wählen: deutsch, englisch Sprache wechseln (Istwertanzeige) (Grenzsignalanzeige) -
Seite 13: Menü 11, Analog - Ausgang Justieren
3.11 Menü 11 Analog - Ausgang justieren (optional) Mit diesem Menü werden der Nullpunkt, der Endpunkt, der minimale und maximale Wert des Analogausganges eingegeben und das Ausgangssignal auf den eingegebenen Nullpunkt und Endpunkt eingestellt. Diese Einstellungen werden im Herstellerwerk unter Verwendung geeigneter Normale vorgenommen. -
Seite 14: Menü 12 Pin Eingeben
3.12 Menü 12 PIN eingeben Menü 2 bis 10 sind durch je eine 4-stellige PIN geschützt. Bei Auslieferung des Druckmessgerätes sind folgende Werte eingestellt: Menü Menütext 0000 Min-/Maxwert löschen 0000 Grenzsignal eingeben 0000 Integrationszeit 0000 Datenlogger 0000 Anzeigeeinheit 0000 AnalogAusgangsBereich 0000 serielle Schnittstelle 0000... -
Seite 15: Anschlussbelegungen
4.0 Anschlussbelegungen 230 V AC / 50 - 60 Hz 115 V AC / 50 - 60 Hz 24 V DC Bestell-Nr.: 109375/109376 Bestell-Nr.: 109380/109381 Bestell-Nr.: 109395/109396 Bestell-Nr.: 119269 Bestell-Nr.: 119270 Bestell-Nr.: 119271 Bestell-Nr.: 109405 Bestell-Nr.: 109423 Bestell-Nr.: 109417 Bestell-Nr.: 109409 Bestell-Nr.: 109427 Bestell-Nr.: 109421 Anschlussbeispiele... -
Seite 16: Datenlogger-Software Zum Auslesen
5.0 Datenlogger-Software zum Auslesen Programminstallation Diskette in Laufwerk A: einlegen und A:\INSTALL_nach_X.bat starten. In das anzugebende Lauf- werk wird ein Verzeichnis DatenLogger angelegt und die Programmdateien werden hineinkopiert. In den Ordnern STARTMENÜ und DESKTOP werden Verknüpfungen zum installierten Programm als Symbole zum Anklicken eingerichtet. Programmfunktion Durch Anklicken des Datenlogger-Symbols startet das Programm.
