7 Schirmung und Erdung

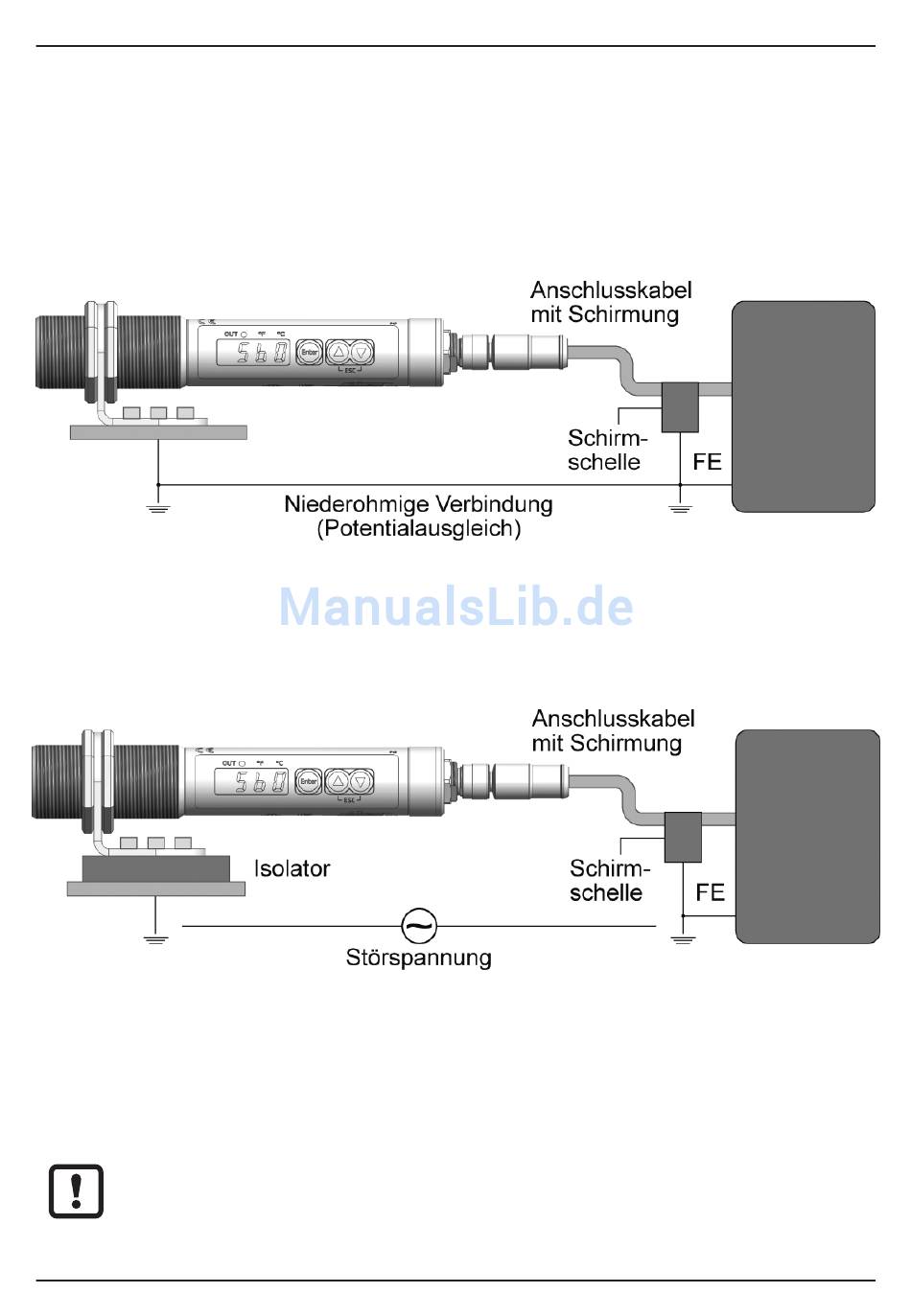

7.1 Potentialausgleich

Das Gehäuse des Infrarot-Thermometers ist über den Anschlussstecker des
Kabels mit der Abschirmung verbunden!
Bei Potentialdifferenzen zwischen den Erdungspunkten kann über den beidseitig
angeschlossenen Schirm ein Ausgleichsstrom fließen� Verlegen Sie in diesem Fall
eine zusätzliche Potentialausgleichsleitung�
Um Ausgleichsströme zu vermeiden, kann das Infrarot-Thermometer auch isoliert
montiert werden� Der Schirm muss dann mit der Funktionserde der Anlage verbun-
den werden�
Ohne isolierte Montage und ohne Potentialausgleich darf die Störspan-
nung am Infrarot-Thermometer maximal 32 V betragen�
