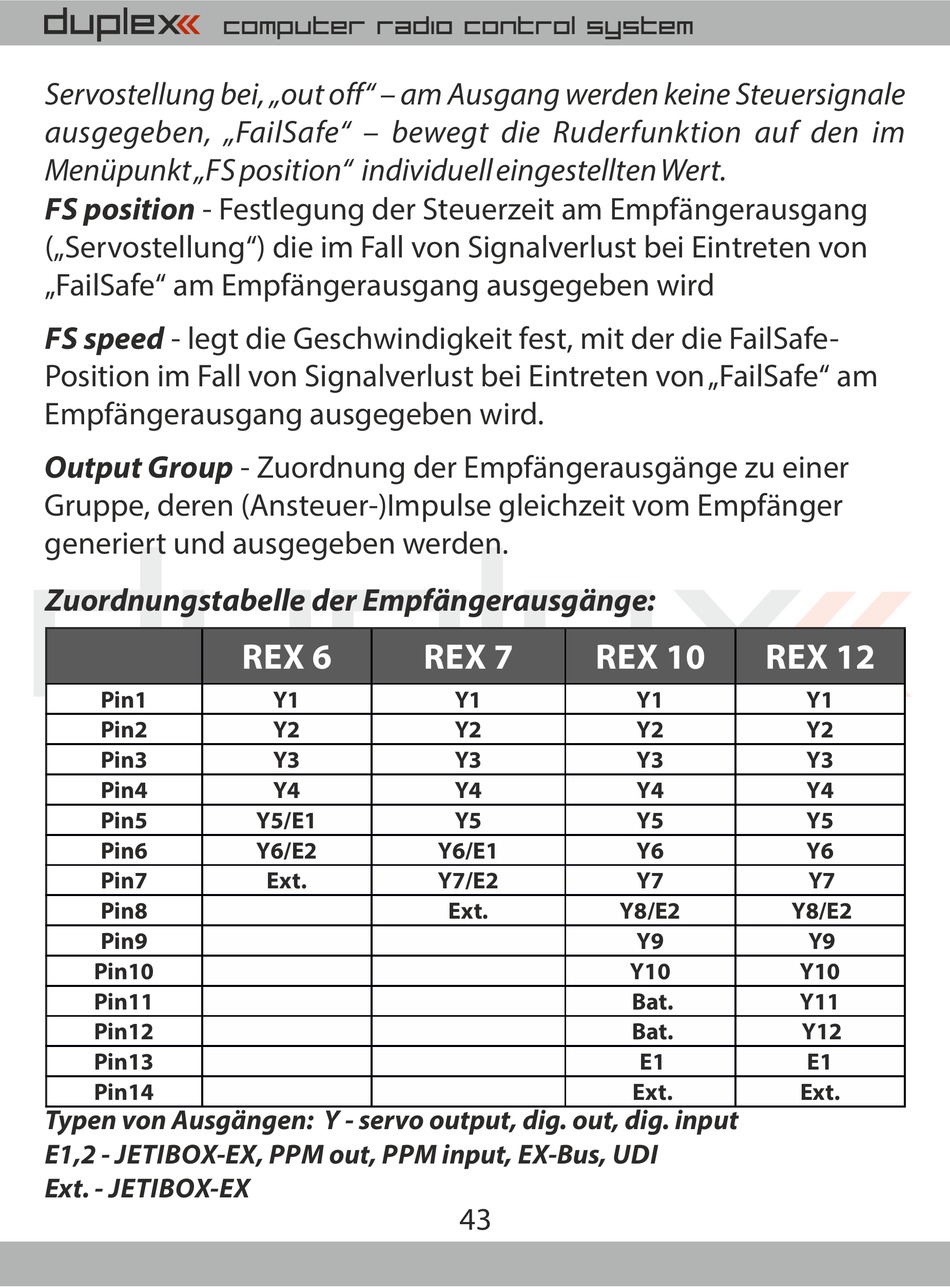

Duplex Receivers REX Bedienungsanleitung Seite 44

computer radio control system
Servostellung bei, „out off" – am Ausgang werden keine Steuersignale
ausgegeben, „FailSafe" – bewegt die Ruderfunktion auf den im
Menüpunkt „FS position" individuell eingestellten Wert.
FS position - Festlegung der Steuerzeit am Empfängerausgang
(„Servostellung") die im Fall von Signalverlust bei Eintreten von
„FailSafe" am Empfängerausgang ausgegeben wird
FS speed - legt die Geschwindigkeit fest, mit der die FailSafe-
Position im Fall von Signalverlust bei Eintreten von „FailSafe" am
Empfängerausgang ausgegeben wird.
Output Group - Zuordnung der Empfängerausgänge zu einer
Gruppe, deren (Ansteuer-)Impulse gleichzeit vom Empfänger
generiert und ausgegeben werden.
Zuordnungstabelle der Empfängerausgänge:
Pin1
Pin2
Pin3
Pin4
Pin5
Pin6
Pin7
Pin8
Pin9
Pin10
Pin11
Pin12
Pin13
Pin14
Typen von Ausgängen: Y - servo output, dig. out, dig. input
E1,2 - JETIBOX-EX, PPM out, PPM input, EX-Bus, UDI
Ext. - JETIBOX-EX
REX 6
Y1
Y2
Y3
Y4
Y5/E1
Y6/E2
Ext.
REX 7 REX 10
Y1
Y2
Y3
Y4
Y5
Y6/E1
Y7/E2
Ext.
43
REX 12
Y1
Y2
Y3
Y4
Y5
Y6
Y7
Y8/E2 Y8/E2
Y9
Y10
Bat.
Bat.
E1
Ext.
Y1
Y2
Y3
Y4
Y5
Y6
Y7
Y9
Y10
Y11
Y12
E1
Ext.
