- Seite 1 Wetterfeste Intercom Sprechstelle etriebsanleitung FHF B 5228 07/14...
-
Seite 2: Allgemeine Beschreibung

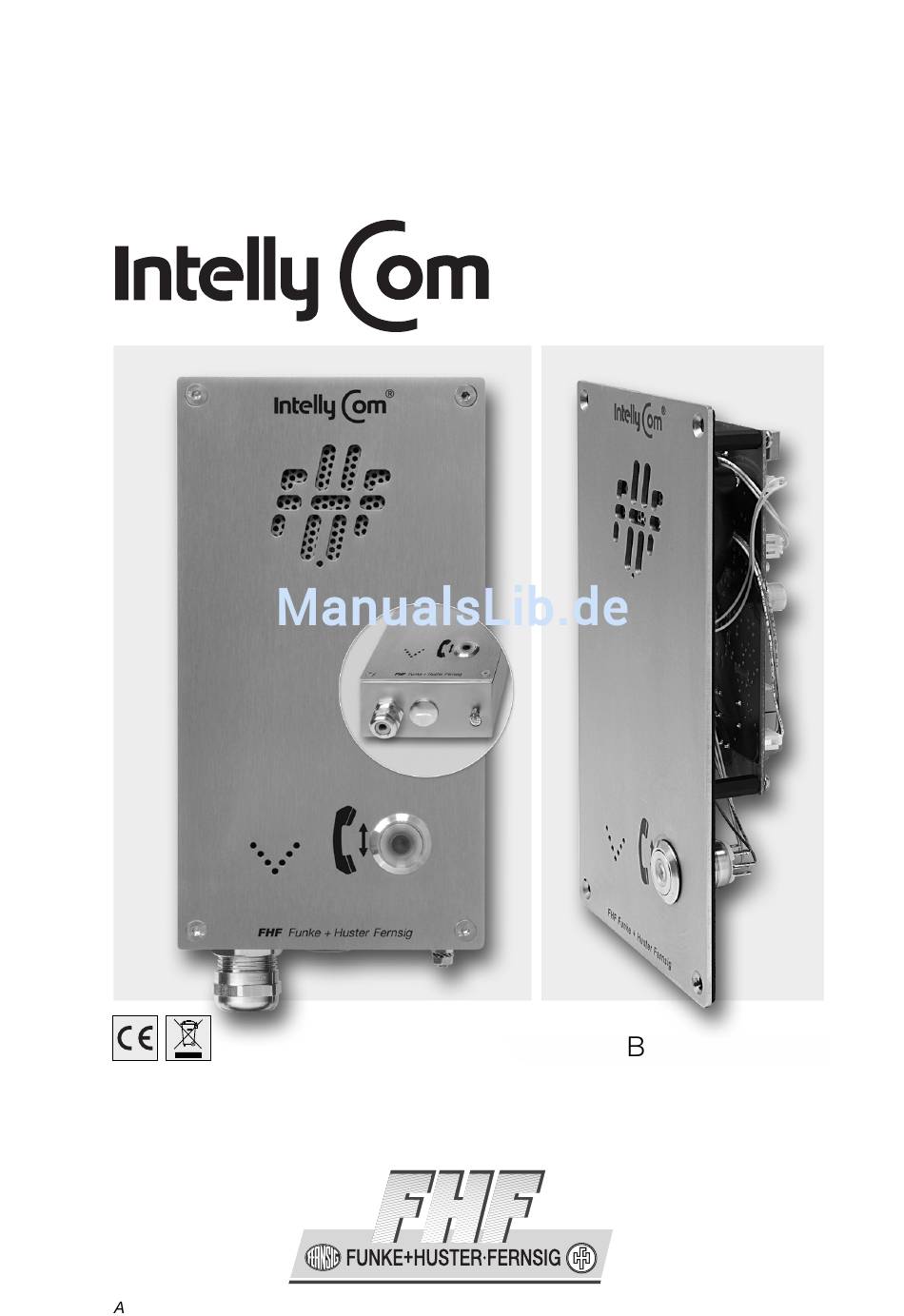

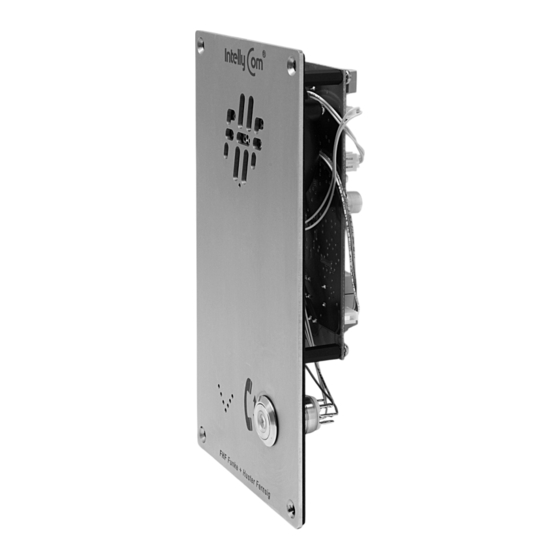

Fehler nicht völlig ausgeschlossen werden. Diese Dokumentation wird deshalb unter dem Ausschluss jeder Garantie zur Eignung spezifischer Zwecke veröffentlicht. Die Firma FHF behält sich das Recht vor, diese Dokumentation ohne vorherige Benachrichtigung zu verbessern oder zu modifizieren. - Seite 3 Intercom Sprechstelle IntellyCom mit Gehäuse Lautsprecher Mikrofon Schleifenstrom Anzeige Einschalttaster 3 / 18...
- Seite 4 Intercom Sprechstelle IntellyCom Einbauteil Montageausschnitt Gewinde M4 oder Ø 4.3 mm 4 / 18...
- Seite 5 Anschließen der Intercom Sprechstelle Öffnen der Intercom Sprechstelle Um Zugang zu den Anschlüssen der Intercom Sprechstelle und dem Sabotagekontakt zu erhalten, entfernen Sie die vier Schrauben der Frontplatte. Achtung: Vor dem Öffnen oder Ausbau des Gerätes müssen Sie es von jeder Spannungszufuhr trennen! Hinweise zum Anschluss KLE (Kabel und Leitungseinführung)
- Seite 6 Relais Kontakt Ausgang Die Intercom Sprechstelle verfügt über einen potentialfreien Relaiskontakt, der ferngesteuert von einem Telefon oder einer Telefonanlage aktiviert werden kann. Dieser Kontakt kann z.B. elektrische Türöffner bedienen, zur Signalisierung verwendet werden oder andere elektrische Geräte ansteuern. Die Spannung des Kontaktstromkreises darf bis zu 60 V Gleichspannung oder 30 V Wechselspannung betragen.
- Seite 7 Bedienung der Intercom Sprechstelle Anrufen Drücken Sie den Einschalttaster. Die Schleifenstromanzeige blinkt während des Verbindungsaufbaus und wechselt in den dauerhaft eingeschalteten Zustand, wenn der angewählte Teilnehmer den Anruf entgegennimmt. Zur Unterhaltung mit Ihrem Gesprächspartner sprechen Sie in Richtung Intercom Sprechstelle aus einem Abstand von etwa 30 cm. Drücken Sie zum Trennen der Verbindung den Einschalttaster und lassen Sie ihn los, wenn ein Signalton den Ablauf der programmierten Mindestbetätigungsdauer (*32xx* (2 s)) ankündigt.
- Seite 8 Programmierung Die Intercom Sprechstelle IntellyCom ist dafür ausgelegt, über die Telefonleitung fernprogrammiert zu werden. Die Programmierung erfolgt über die Tastatur eines Telefons, das über die Telefonleitung mit dem IntellyCom verbunden ist. Die Codes zur Fernprogrammierung sind in zwei Klassen unterteilt, die sich durch die vor und nachgestellten Zeichen # für die Klasse 0 und * für die Klasse 1 unterscheiden.
- Seite 9 *101disablebusy* Option "Trennen bei Besetztton" einstellen disablebusy=0 Trennen bei Besetztton aktiviert disablebusy=1 Trennen bei Besetztton deaktiviert Lieferzustand: disablebusy=0 Trennen bei Besetztton aktiviert *102ringback* Option "Ringback-Schema" einstellen ringback=0 Ringback-Schema 2 ringback=1 Ringback-Schema 24 ringback=2 Ringback-Schema 246 Lieferzustand: ringback=1 Ringback-Schema 24 *11number_of_rings* Rufanzahl für automatisches Belegen number_of_rings=00 Automatisches Belegen ohne Klingeln Mikrofon und Lautsprecher aus...
- Seite 10 *142duplex_profile* Duplex-Profil der Sprechverbindung einstellen duplex_profile=0-4 (Voll-Duplex - Halb-Duplex) Lieferzustand: duplex_profile=0 Voll-Duplex Hinweis: Bei ungünstigen elektrischen und/oder akustischen Einbaubedingungen kann es zu Mitkoppeleffekten (Pfeifen) kommen. Ändern Sie in solchen Fällen die Einstellung des Profils in Richtung höherer Werte (Halb-Duplex). *150ringer_melody* Tonruf Melodie ringer_melody=0-8 Lieferzustand:...
- Seite 11 *3000*accesscode* Programmierberechtigungs Code accesscode=0000-9999 außer: 0600, 0990 und der aktuelle ”relaycode” Lieferzustand: accesscode=1234 *32t_button_pressed_ Zeitdauer, die der Einschalttaster zum Trennen before_onhook* gedrückt gehalten werden muss t_button_pressed_ before_onhook=05-99 * 0,1 Sekunden Lieferzustand: t_button_pressed_ before_onhook=20 = 2 Sekunden *5000*phone_id* Identifikationsnummer der Intercom Sprechstelle phone_id=0-9999 Lieferzustand: leer...
- Seite 12 *5004* telephone number* Programmieren Speicherplatz M4 Lieferzustand: leer Hinweis: Die verkettete, automatische Wahl aus dem Speicherplatz endet mit Speicher M3, wenn Speicherplatz M4 leer ist. Das Löschen von M4 erfolgt mit *5004** *5005* telephone number* Programmieren Speicherplatz M5 Lieferzustand: leer Hinweis: Die verkettete, automatische Wahl aus dem Speicherplatz endet mit Speicher M4, wenn Speicherplatz M5 leer ist.
- Seite 13 *980factory_settings_ Zurücksetzen in den Lieferzustand oder Speicherplätze option* löschen factory_settings_option=0 Factory Settings factory_settings_option=1 Factory Settings,accesscode and relaycode unchanged factory_settings_option=2 Erase memories M1-M8 *5100* pstn_prefix* Programmieren Amtskennziffer Lieferzustand: leer *9900* Trennen, Gespräch beenden *9901* Lautsprecher einschalten Anrufverhalten festlegen Anruf aus Rufnummernliste festlegen Dieses Anrufszenario legen Sie fest, indem Sie in die maximal 8 Speicher M1-M8 der Rufnummernliste die gewünschten Teilnehmernummern programmieren.
- Seite 14 Beispiel: #1234# Programmierberechtigung erlangen. *5001** 1. Speicher der Rufnummernliste löschen, um eine leere Liste einzustellen. *2015* Mindestrufdauer auf z.B. 15 s einstellen, um festzulegen, wie lange IntellyCom auf das Zustandekommen der von der Nebenstellenanlage angewählten Verbindung warten soll, bevor es den Verbindungsaufbau als gescheitert ansieht und sich abschaltet.
- Seite 15 Manuelle Rufannahme festlegen Dieses Annahmeszenario legen Sie fest, indem Sie den programmierten Rufzähler *11xx* (3) auf den Wert 99 einstellen. Eingehende Rufe werden dann von der Sprechstelle akustisch und optisch signalisiert und nur angenommen, wenn der Einschalttaster betätigt wird. Beispiel: #1234# Programmierberechtigung erlangen.
- Seite 16 Sie können die Stummschaltung durch kurzzeitiges betätigen des Einschalttasters manuell beenden und/oder das IntellyCom Ringback-Schema wählen, welches Sprache von Ringback-Tönen am frühesten unterscheiden kann. Eine zuverlässige Erkennung des Gesprächsbeginns ist jedoch mit keinem Ringback-Schema gewährleistet, Schema 2 weist die geringste Fehlerquote auf. Beispiel: #1234# Programmierberechtigung erlangen.
- Seite 17 Anschlussdaten Speisespannung 24 V bis 66 V aus dem Telefonanschluss Speisestrom 28 mA bis 100 mA Rufwechselspannung 35 V bis 90 V (23…54 Hz) Größer 5,5 kΩ bei 25 Hz und 30…90 V Tonrufimpedanz Größer 4,0 kΩ bei 50 Hz und 30…90 V Tonwahl (DTMF) Wahlverfahren Impulswahl;...
