- Seite 1 Wetterfeste Intercom Sprechstelle etriebsanleitung FHF B 5228-3 07/14...
-
Seite 2: Allgemeine Beschreibung
Vor dem Öffnen oder Ausbau des Gerätes müssen Sie es von jeder Spannungszufuhr trennen! Allgemeine Beschreibung Das IntellyCom 3T ist eine wetterfeste Intercom Sprechstelle zum Betrieb an analogen öffentlichen Telefonnetzen und Nebenstellenanlagen. Das IntellyCom 3T wird in verschiedenen Ausführungen geliefert: Mit Gehäuse ist es für die Wandmontage ausgelegt, oder es kann an Masten und... - Seite 3 Intercom Sprechstelle IntellyCom 3T mit Gehäuse Lautsprecher Mikrofon Schleifenstrom Anzeige Einschalttaster 3 / 16...

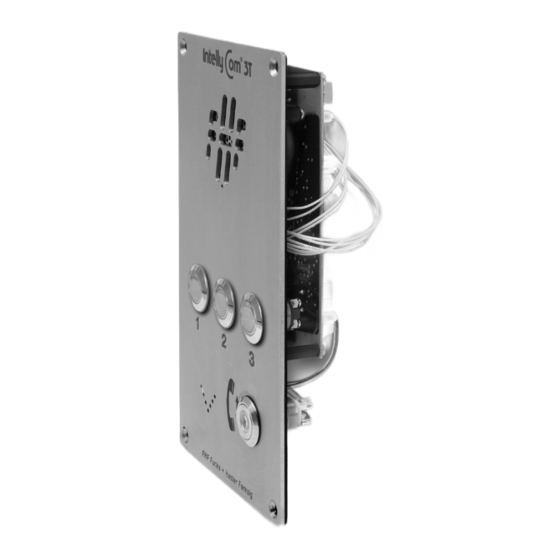

- Seite 4 Intercom Sprechstelle IntellyCom 3T Einbauteil Montageausschnitt Gewinde M4 oder Ø 4.3 mm 4 / 16...
- Seite 5 Anschließen der Intercom Sprechstelle Öffnen der Intercom Sprechstelle Um Zugang zu den Anschlüssen der Intercom Sprechstelle und dem Sabotagekontakt zu erhalten, entfernen Sie die vier Schrauben der Frontplatte. Achtung: Vor dem Öffnen oder Ausbau des Gerätes müssen Sie es von jeder Spannungszufuhr trennen! Hinweise zum Anschluss KLE (Kabel und Leitungseinführung)
- Seite 6 Belegtzustand und erwartet eine neuerliche Zielwahltasten-Betätigung. Die Intercom Sprechstelle trennt die Verbindung automatisch, wenn Sie und Ihr Gesprächspartner länger als die programmierte Ruhezeitbegrenzung (*13xx*) schweigen, Ihr Gesprächspartner auflegt und IntellyCom 3T den Besetztton der Telefonanlage detektiert oder die programmierte Gesprächsdauerbegrenzung (*12xx*) abgelaufen ist.
- Seite 7 Bedienung der Intercom Sprechstelle Anrufen Drücken Sie den Einschalttaster und betätigen Sie anschließend eine der Zielwahltasten, um die Verbindung zum gewünschten Teilnehmer aufzubauen. Die Schleifenstromanzeige blinkt während des Verbindungsaufbaus und wechselt in den dauerhaft eingeschalteten Zustand, wenn der angewählte Teilnehmer den Anruf entgegennimmt.
- Seite 8 Programmierung Die Intercom Sprechstelle IntellyCom 3T ist dafür ausgelegt, über die Telefonleitung fernprogrammiert zu werden. Die Programmierung erfolgt über die Tastatur eines Telefons, das über die Telefonleitung mit dem IntellyCom 3T verbunden ist. Die Codes zur Fernprogrammierung sind in zwei Klassen unterteilt, die sich durch die vor- und nachgestellten Zeichen # für die Klasse 0 und * für die Klasse 1...
- Seite 9 *101disablebusy* Option "Trennen bei Besetztton" einstellen disablebusy=0 Trennen bei Besetztton aktiviert disablebusy=1 Trennen bei Besetztton deaktiviert Lieferzustand: disablebusy=0 Trennen bei Besetztton aktiviert *102ringback* Option "Ringback-Schema" einstellen ringback=0 Ringback-Schema 2 ringback=1 Ringback-Schema 24 ringback=2 Ringback-Schema 246 Lieferzustand: ringback=1 Ringback-Schema 24 *11number_of_rings* Rufanzahl für automatisches Belegen number_of_rings=00 Automatisches Belegen ohne Klingeln Mikrofon und Lautsprecher aus...
- Seite 10 *142duplex_profile* Duplex-Profil der Sprechverbindung einstellen duplex_profile=0-4 (Voll-Duplex - Halb-Duplex) Lieferzustand: duplex_profile=0 Voll-Duplex Hinweis: Bei ungünstigen elektrischen und/oder akustischen Einbaubedingungen kann es zu Mitkoppeleffekten (Pfeifen) kommen. Ändern Sie in solchen Fällen die Einstellung des Profils in Richtung höherer Werte (Halb-Duplex). *150ringer_melody* Tonruf Melodie ringer_melody=0-8 Lieferzustand:...
- Seite 11 *3000*accesscode* Programmierberechtigungs Code accesscode=0000-9999 außer: 0600, 0990 und der aktuelle ”relaycode” Lieferzustand: accesscode=1234 *32t_button_pressed_ Zeitdauer, die der Einschalttaster zum Trennen before_onhook* gedrückt gehalten werden muss t_button_pressed_ before_onhook=05-99 * 0,1 Sekunden Lieferzustand: t_button_pressed_ before_onhook=20 = 2 Sekunden *5000*phone_id* Identifikationsnummer der Intercom Sprechstelle phone_id=0-9999 Lieferzustand: leer...
- Seite 12 IntellyCom 3T darauf warten soll, dass der Sprechstellenbenutzer eine Zielwahltaste betätigt und dass der angewählte Zielteilnehmer den Anruf entgegennimmt. Bleiben Zielwahltastenbetätigung oder Anrufannahme aus, schaltet sich IntellyCom 3T nach Ablauf der hier eingestellten Zeit aus. Rufannahmeverhalten festlegen Automatische, stumme Rufannahme beim ersten Rufzeichen festlegen Dieses Annahmeszenario legen Sie fest, indem Sie den programmierten Rufzähler...
- Seite 13 Sie initiieren einen Anruf oder nehmen einen Ruf an und die Verbindung wird mehr oder weniger unverzögert getrennt. Dieses Problem kann auftreten, falls das IntellyCom 3T oder der Apparat Ihres Gesprächspartners in lärmerfüllter Umgebung installiert sind. Treffen die Umgebungsgeräusche das Besetztton-Schema des IntellyCom 3T, wähnt dieses die Verbindung als vom Gesprächspartner getrennt und schaltet sich aus.
- Seite 14 Um automatisches Ausschalten des IntellyCom 3T sicherzustellen, ist die im Lieferzustand auf unendlich eingestellte maximale Gesprächsdauer *12xx* (0 unendlich) auf einen angemessenen Wert zu begrenzen. Beispiel: #1234# Programmierberechtigung erlangen. *1011* Option "Trennen bei Besetztton" auf den Wert 1 einstellen, um das Trennen bei erkanntem Besetztton zu deaktivieren.
- Seite 15 Anschlussdaten Speisespannung 24 V bis 66 V aus dem Telefonanschluss Speisestrom 28 mA bis 100 mA Rufwechselspannung 35 V bis 90 V (23…54 Hz) Größer 5,5 kΩ bei 25 Hz und 30…90 V Tonrufimpedanz Größer 4,0 kΩ bei 50 Hz und 30…90 V Tonwahl (DTMF) Wahlverfahren Impulswahl;...
- Seite 16 Änderungen und Irrtum vorbehalten FHF Funke + Huster Fernsig GmbH Gewerbeallee 15-19 · D-45478 Mülheim an der Ruhr Phone +49 / 208 / 82 68-0 · Fax +49 / 208 / 82 68-286 http://www.fhf.de · e-mail: info@fhf.de...
