VIRTUBE VT30FX/VT15FX/VT15CD
3.
Anwendungsbeispiel
Der VIRTUBE verfügt über eine Vielzahl von Anschlüssen, mit de-
nen sich viele Anwendungen realisieren lassen. Hier ein Beispiel,
wie flexibel der VIRTUBE einsetzbar ist.

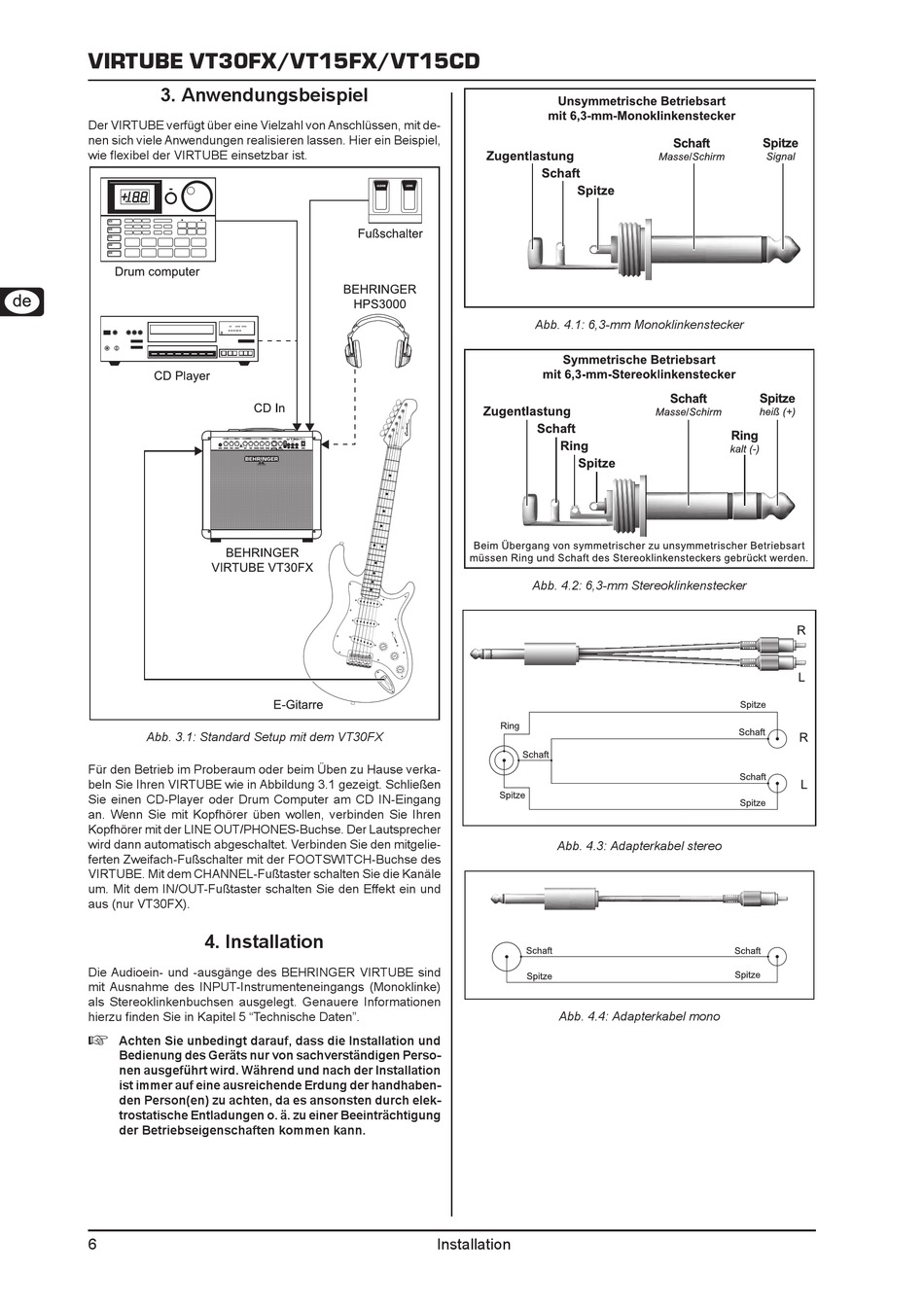

Abb. 3.1:
Standard Setup mit dem VT30FX
Für den Betrieb im Proberaum oder beim Üben zu Hause verka-
beln Sie Ihren VIRTUBE wie in Abbildung 3.1 gezeigt. Schließen
Sie einen CD-Player oder Drum Computer am CD IN-Eingang
an. Wenn Sie mit Kopfhörer üben wollen, verbinden Sie Ihren
Kopfhörer mit der LINE OUT/PHONES-Buchse. Der Lautsprecher
wird dann automatisch abgeschaltet. Verbinden Sie den mitgelie-
ferten Zweifach-Fußschalter mit der FOOTSWITCH-Buchse des
VIRTUBE. Mit dem CHANNEL-Fußtaster schalten Sie die Kanäle
um. Mit dem IN/OUT-Fußtaster schalten Sie den Effekt ein und
aus (nur VT30FX).
4.
Installation
Die Audioein- und -ausgänge des BEHRINGER VIRTUBE sind
mit Ausnahme des INPUT-Instrumenteneingangs (Monoklinke)
als Stereoklinkenbuchsen ausgelegt. Genauere Informationen
hierzu finden Sie in Kapitel 5 "Technische Daten".
Achten Sie unbedingt darauf, dass die Installation und
+
Bedienung des Geräts nur von sachverständigen Perso-
nen ausgeführt wird. Während und nach der Installation
ist immer auf eine ausreichende Erdung der handhaben-
den Person(en) zu achten, da es ansonsten durch elek-
trostatische Entladungen o. ä. zu einer Beeinträchtigung
der Betriebseigenschaften kommen kann.
6
Abb. 4.1:
6,3-mm Monoklinkenstecker
Abb. 4.2:
6,3-mm Stereoklinkenstecker
Abb. 4.3:
Adapterkabel stereo
Abb. 4.4:
Adapterkabel mono
Installation
