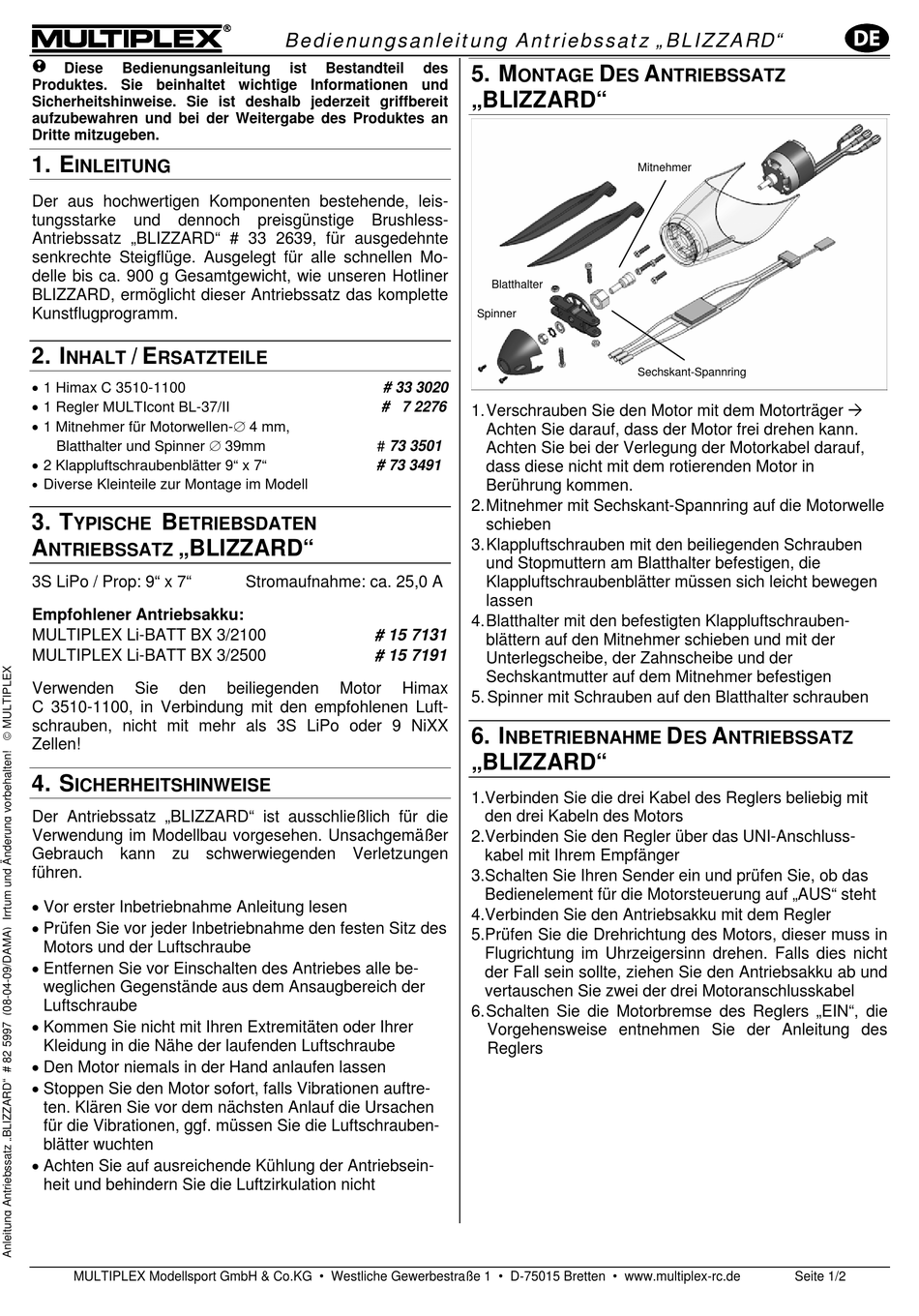

Diese Bedienungsanleitung
Produktes. Sie beinhaltet wichtige Informationen und
Sicherheitshinweise. Sie ist deshalb jederzeit griffbereit
aufzubewahren und bei der Weitergabe des Produktes an
Dritte mitzugeben.
1. E
INLEITUNG
Der aus hochwertigen Komponenten bestehende, leis-
tungsstarke und dennoch
Antriebssatz „BLIZZARD" # 33 2639, für ausgedehnte
senkrechte Steigflüge. Ausgelegt für alle schnellen Mo-
delle bis ca. 900 g Gesamtgewicht, wie unseren Hotliner
BLIZZARD, ermöglicht dieser Antriebssatz das komplette
Kunstflugprogramm.
2. I / E
NHALT RSATZTEILE
• 1 Himax C 3510-1100
• 1 Regler MULTIcont BL-37/II
• 1 Mitnehmer für Motorwellen-∅ 4 mm,
Blatthalter und Spinner ∅ 39mm
• 2 Klappluftschraubenblätter 9" x 7"
•
Diverse Kleinteile zur Montage im Modell
3. T B
YPISCHE ETRIEBSDATEN
A „BLIZZARD"
NTRIEBSSATZ
3S LiPo / Prop: 9" x 7"
Empfohlener Antriebsakku:
MULTIPLEX Li-BATT BX 3/2100
MULTIPLEX Li-BATT BX 3/2500
Verwenden Sie den
C 3510-1100, in Verbindung mit den empfohlenen Luft-
schrauben, nicht mit mehr als 3S LiPo oder 9 NiXX
Zellen!
4. S
ICHERHEITSHINWEISE
Der Antriebssatz „BLIZZARD" ist ausschließlich für die
Verwendung im Modellbau vorgesehen. Unsachgemäßer
Gebrauch kann zu schwerwiegenden Verletzungen
führen.
• Vor erster Inbetriebnahme Anleitung lesen
• Prüfen Sie vor jeder Inbetriebnahme den festen Sitz des
Motors und der Luftschraube
• Entfernen Sie vor Einschalten des Antriebes alle be-
weglichen Gegenstände aus dem Ansaugbereich der
Luftschraube
• Kommen Sie nicht mit Ihren Extremitäten oder Ihrer
Kleidung in die Nähe der laufenden Luftschraube
• Den Motor niemals in der Hand anlaufen lassen
• Stoppen Sie den Motor sofort, falls Vibrationen auftre-
ten. Klären Sie vor dem nächsten Anlauf die Ursachen
für die Vibrationen, ggf. müssen Sie die Luftschrauben-
blätter wuchten
• Achten Sie auf ausreichende Kühlung der Antriebsein-
heit und behindern Sie die Luftzirkulation nicht
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten • www.multiplex-rc.de
Bedienungsanleitung Antriebssatz „BLIZZARD"
ist Bestandteil
preisgünstige Brushless-
# 33 3020
# 7 2276
# 73 3501
# 73 3491
Stromaufnahme: ca. 25,0 A
# 15 7131
# 15 7191
beiliegenden Motor
des
5. M
ONTAGE
„BLIZZARD"
Blatthalter
Spinner
1. Verschrauben Sie den Motor mit dem Motorträger
Achten Sie darauf, dass der Motor frei drehen kann.
Achten Sie bei der Verlegung der Motorkabel darauf,
dass diese nicht mit dem rotierenden Motor in
Berührung kommen.
2. Mitnehmer mit Sechskant-Spannring auf die Motorwelle
schieben
3. Klappluftschrauben mit den beiliegenden Schrauben
und Stopmuttern am Blatthalter befestigen, die
Klappluftschraubenblätter müssen sich leicht bewegen
lassen
4. Blatthalter mit den befestigten Klappluftschrauben-
blättern auf den Mitnehmer schieben und mit der
Unterlegscheibe, der Zahnscheibe und der
Sechskantmutter auf dem Mitnehmer befestigen
Himax
5. Spinner mit Schrauben auf den Blatthalter schrauben
6. I
NBETRIEBNAHME
„BLIZZARD"
1. Verbinden Sie die drei Kabel des Reglers beliebig mit
den drei Kabeln des Motors
2. Verbinden Sie den Regler über das UNI-Anschluss-
kabel mit Ihrem Empfänger
3. Schalten Sie Ihren Sender ein und prüfen Sie, ob das
Bedienelement für die Motorsteuerung auf „AUS" steht
4. Verbinden Sie den Antriebsakku mit dem Regler
5. Prüfen Sie die Drehrichtung des Motors, dieser muss in
Flugrichtung im Uhrzeigersinn drehen. Falls dies nicht
der Fall sein sollte, ziehen Sie den Antriebsakku ab und
vertauschen Sie zwei der drei Motoranschlusskabel
6. Schalten Sie die Motorbremse des Reglers „EIN", die
Vorgehensweise entnehmen Sie der Anleitung des
Reglers
D A
ES NTRIEBSSATZ
Mitnehmer
Sechskant-Spannring
D A
ES NTRIEBSSATZ
Seite 1/2
