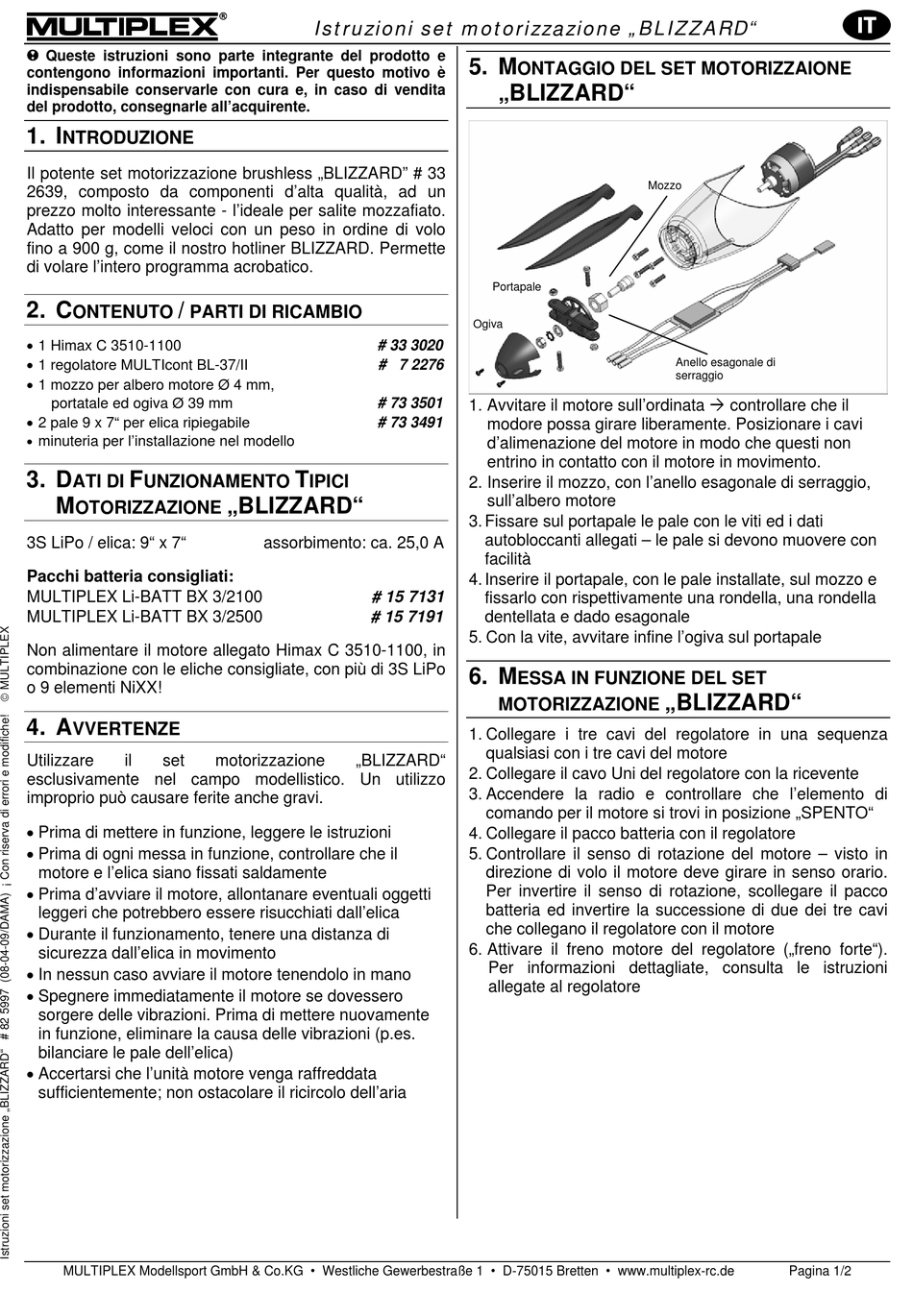

Multiplex Blizzard Bedienungsanleitung Seite 10

!
Queste istruzioni sono parte integrante del prodotto e
contengono informazioni importanti. Per questo motivo è
indispensabile conservarle con cura e, in caso di vendita
del prodotto, consegnarle all'acquirente.
1. I
NTRODUZIONE
Il potente set motorizzazione brushless „BLIZZARD" # 33
2639, composto da componenti d'alta qualità, ad un
prezzo molto interessante - l'ideale per salite mozzafiato.
Adatto per modelli veloci con un peso in ordine di volo
fino a 900 g, come il nostro hotliner BLIZZARD. Permette
di volare l'intero programma acrobatico.
2. C /
ONTENUTO PARTI DI RICAMBIO
• 1 Himax C 3510-1100
• 1 regolatore MULTIcont BL-37/II
• 1 mozzo per albero motore Ø 4 mm,
portatale ed ogiva Ø 39 mm
• 2 pale 9 x 7" per elica ripiegabile
•
minuteria per l'installazione nel modello
3. D F
ATI DI UNZIONAMENTO
M
OTORIZZAZIONE
3S LiPo / elica: 9" x 7"
Pacchi batteria consigliati:
MULTIPLEX Li-BATT BX 3/2100
MULTIPLEX Li-BATT BX 3/2500
Non alimentare il motore allegato Himax C 3510-1100, in
combinazione con le eliche consigliate, con più di 3S LiPo
o 9 elementi NiXX!
4. A
VVERTENZE
Utilizzare il set
esclusivamente nel campo modellistico. Un utilizzo
improprio può causare ferite anche gravi.
• Prima di mettere in funzione, leggere le istruzioni
• Prima di ogni messa in funzione, controllare che il
motore e l'elica siano fissati saldamente
• Prima d'avviare il motore, allontanare eventuali oggetti
leggeri che potrebbero essere risucchiati dall'elica
• Durante il funzionamento, tenere una distanza di
sicurezza dall'elica in movimento
• In nessun caso avviare il motore tenendolo in mano
• Spegnere immediatamente il motore se dovessero
sorgere delle vibrazioni. Prima di mettere nuovamente
in funzione, eliminare la causa delle vibrazioni (p.es.
bilanciare le pale dell'elica)
• Accertarsi che l'unità motore venga raffreddata
sufficientemente; non ostacolare il ricircolo dell'aria
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten • www.multiplex-rc.de
Istruzioni set motorizzazione „BLIZZARD"
# 33 3020
# 7 2276
# 73 3501
# 73 3491
T
IPICI
„BLIZZARD"
assorbimento: ca. 25,0 A
# 15 7131
# 15 7191
motorizzazione „BLIZZARD"
5. M
ONTAGGIO DEL SET MOTORIZZAIONE
„BLIZZARD"
Portapale
Ogiva
1. Avvitare il motore sull'ordinata
modore possa girare liberamente. Posizionare i cavi
d'alimenazione del motore in modo che questi non
entrino in contatto con il motore in movimento.
2. Inserire il mozzo, con l'anello esagonale di serraggio,
sull'albero motore
3. Fissare sul portapale le pale con le viti ed i dati
autobloccanti allegati – le pale si devono muovere con
facilità
4. Inserire il portapale, con le pale installate, sul mozzo e
fissarlo con rispettivamente una rondella, una rondella
dentellata e dado esagonale
5. Con la vite, avvitare infine l'ogiva sul portapale
6. M
ESSA IN FUNZIONE DEL SET
MOTORIZZAZIONE
1. Collegare i tre cavi del regolatore in una sequenza
qualsiasi con i tre cavi del motore
2. Collegare il cavo Uni del regolatore con la ricevente
3. Accendere la radio e controllare che l'elemento di
comando per il motore si trovi in posizione „SPENTO"
4. Collegare il pacco batteria con il regolatore
5. Controllare il senso di rotazione del motore – visto in
direzione di volo il motore deve girare in senso orario.
Per invertire il senso di rotazione, scollegare il pacco
batteria ed invertire la successione di due dei tre cavi
che collegano il regolatore con il motore
6. Attivare il freno motore del regolatore („freno forte").
Per informazioni dettagliate, consulta le istruzioni
allegate al regolatore
Mozzo
Anello esagonale di
serraggio
controllare che il
„BLIZZARD"
Pagina 1/2
