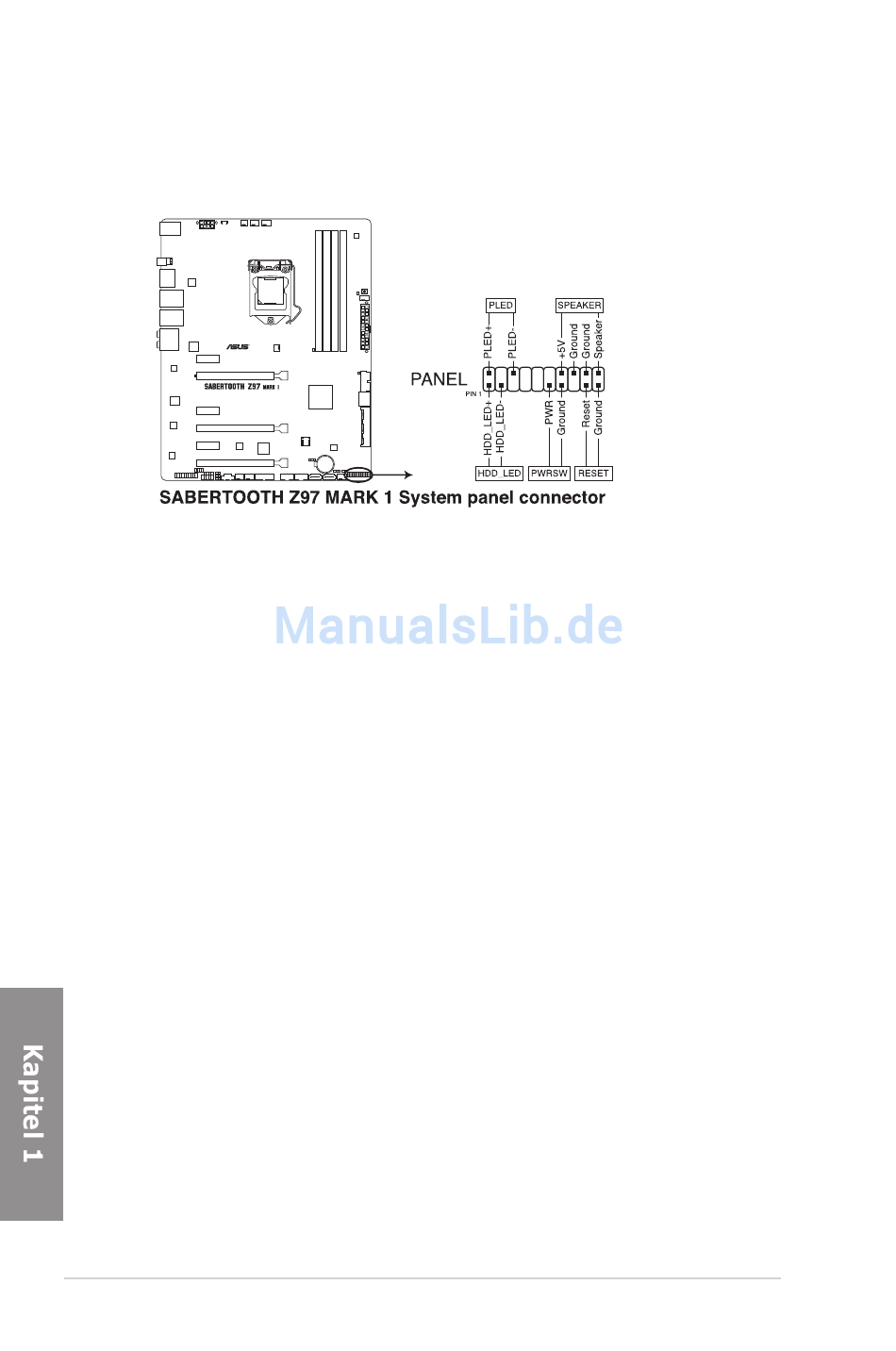

10. System Panel Connector (20-8 Pin PANEL)
Dieser Anschluss unterstützt mehrere am Gehäuse befestigte Funktionen.
• System-Strom-LED (2-polig PLED)
Dieser 2-polige Stecker ist für die System-Strom-LED. Verbinden Sie das Gehäuse-
Strom-LED-Kabel mit diesem Anschluss. Die System-Strom-LED leuchtet, wenn Sie
das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet.
• Festplattenaktivitäts-LED (2-polig IDE_LED)
Dieser 2-polige Anschluss ist für die HDD Aktivitäts-LED. Verbinden Sie das HDD
Aktivitäts-LED-Kabel mit diesem Anschluss. Die IDE LED leuchtet auf oder blinkt, wenn
Daten gelesen oder auf die Festplatte geschrieben werden.
• Systemlautsprecher (4-Pin-Lautsprecher)
Dieser 4-Pin-Anschluss ist für am Gehäuse befestigten Systemlautsprecher. Der
Lautsprecher ermöglicht Ihnen Sie Systemsignale und Warntöne zu hören.
• ATX-Netzschalter / Soft-Aus-Schalter (2-polig PWRSW)
Dieser Anschluss ist für den Systemstromschalter. Durch Drücken des Netzschalters
wird das System eingeschaltet oder wechselt das System in den Sparmodus oder
Soft-Aus-Modus, je nach den Einstellungen des Betriebssystems. Drücken Sie den
Netzschalter länger als vier Sekunden, während das System eingeschaltet ist, dann
wird das System ausgeschaltet.
• Reset-Taste (2-polig RESET)
Verbinden Sie diesen 2-poligen Anschluss mit dem am Gehäuse befestigten Reset-
Schalter, um das System ohne Ausschalten neu zu starten.
