Funktionen und Aufbau
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Anschlussbuchsen

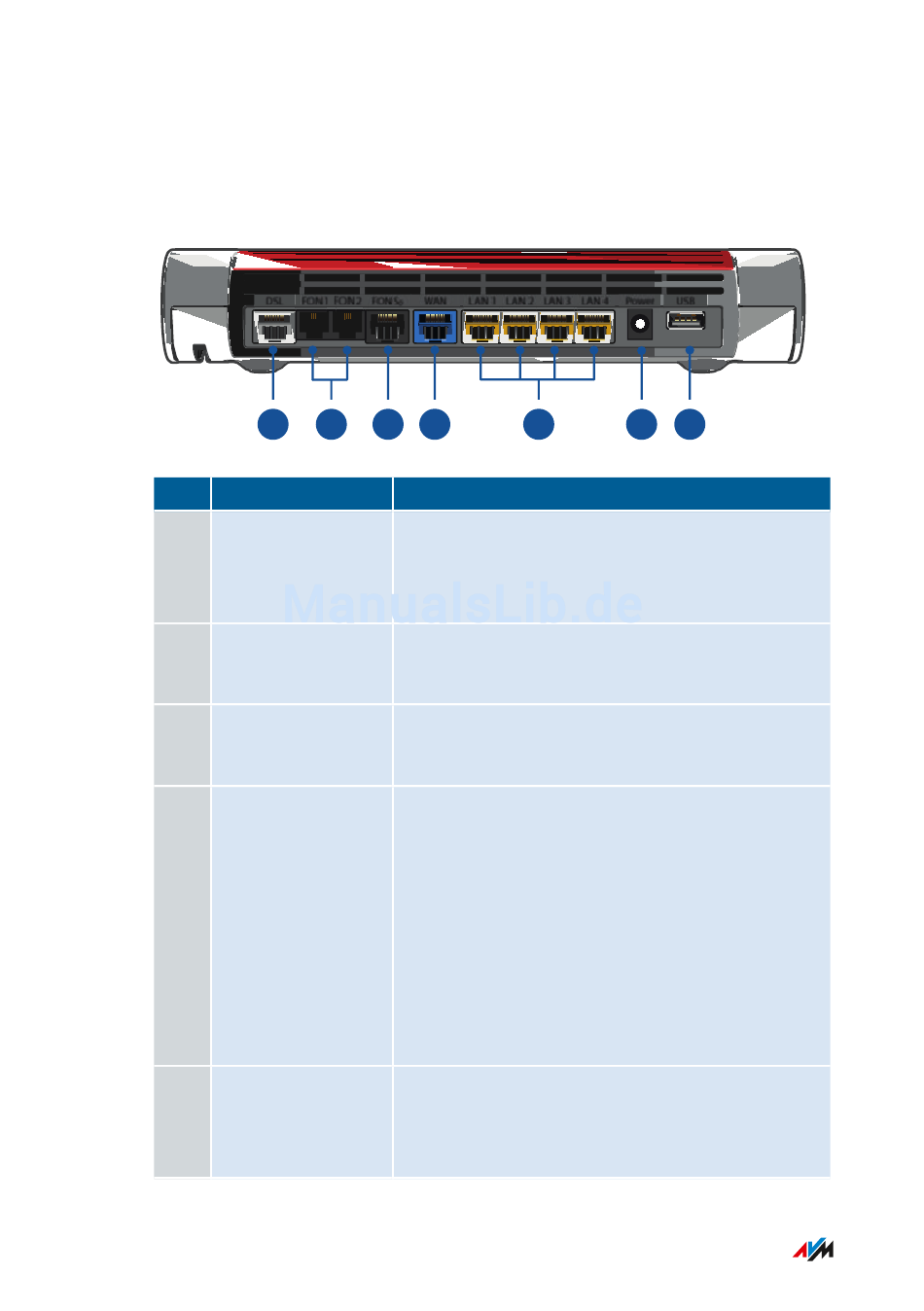

Geräterückseite
Nr.
1
2
3
4
5
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
FRITZ!Box 7590
DSL FON 1 FON FON 2 FON S
1 2 3
Bezeichnung
DSL
FON 1 und FON 2 RJ11-Buchsen für den Anschluss analoger
FON S
0
WAN
LAN 1 bis LAN 4
WAN LAN 1 LAN 2 LAN 3
0
4 5
Funktion
Buchse für den Anschluss an DSL
(ADSL2+/VDSL) und an das Telefonnetz (ana­
log/ISDN)
Telefone, Faxgeräte und Anrufbeantworter
RJ45-Buchse für den Anschluss von ISDN-
Telefonen und ISDN-Telefonanlagen
• RJ45-Buchse für den Anschluss an ein
Modem oder einen Router für den Inter­
netzugang
• bei Anschluss der FRITZ!Box am DSL
über die „DSL"-Buchse: zusätzliche Gi­
gabit-Ethernet-Buchse für den An­
schluss von Computern und anderen
netzwerkfähigen Geräten
Buchsen zum Anschluss von Computern und
anderen netzwerkfähigen Geräten wie Hubs
und Spielekonsolen
23
LAN 4 Power USB
6 7
