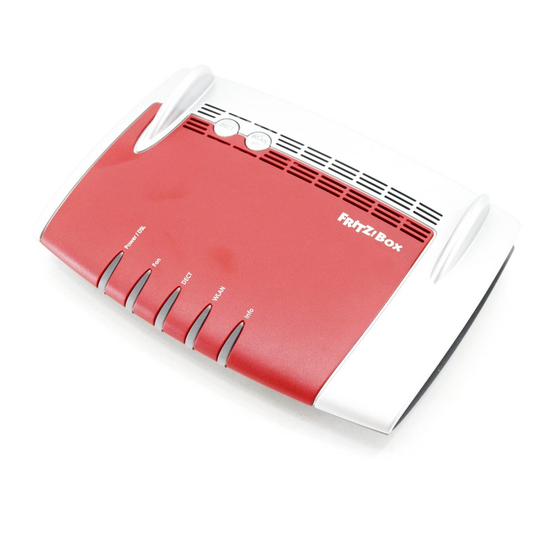

Fritz!Box 7560 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 7560:

Werbung

Inhaltsverzeichnis

Bedienungsanleitung
Router
FRITZ!Box 7560 & 7590

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fritz!Box 7560

Inhaltszusammenfassung für Fritz!Box 7560

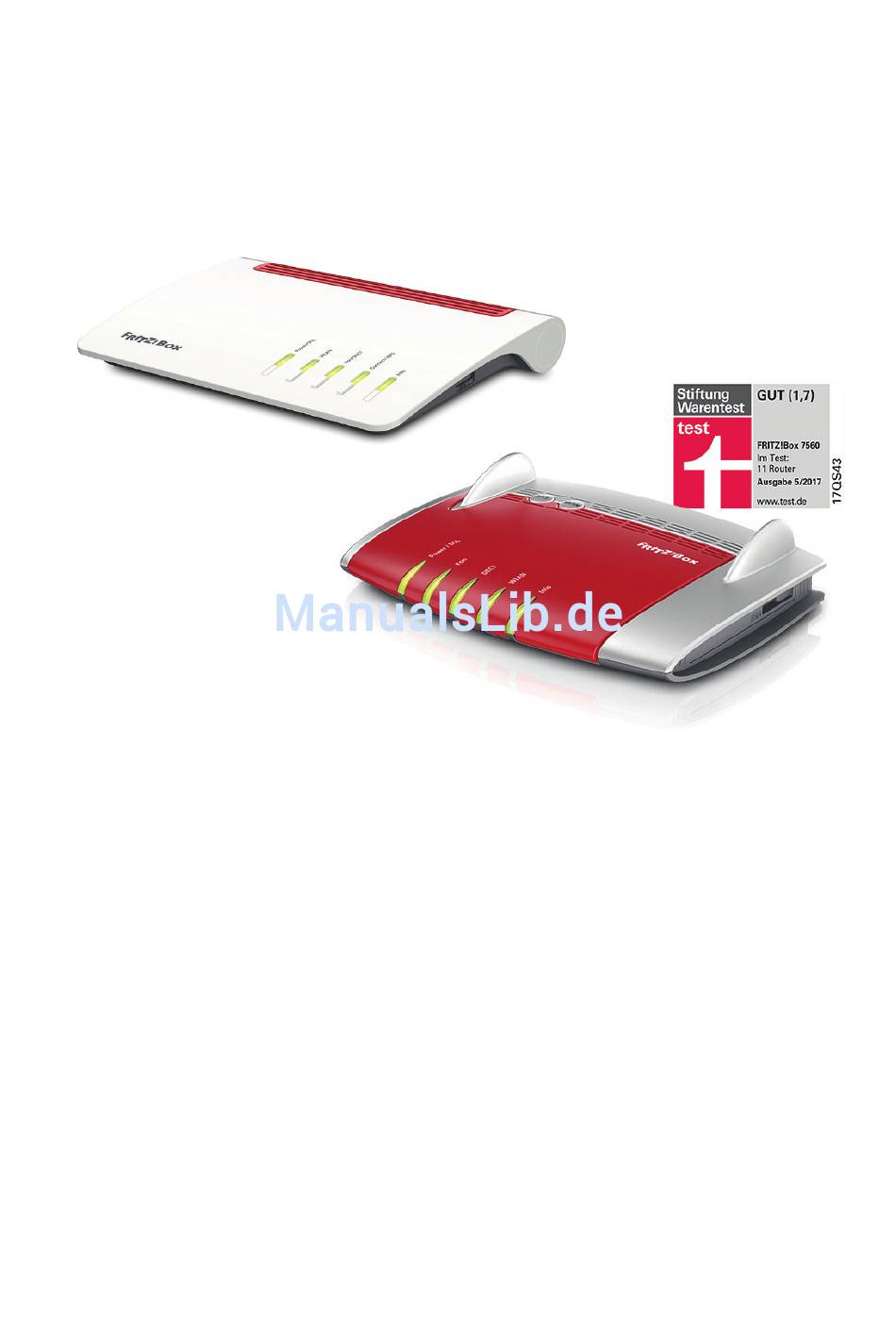

  • Seite 1 Bedienungsanleitung Router FRITZ!Box 7560 & 7590...

  • Seite 2: Inhaltsverzeichnis

    FRITZ!Box für Telefonie einrichten ..............16 Telefoniegeräte konfigurieren ................20 5.1. Analoges Telefon ....................20 5.2. DECT-Telefon (Funk) ..................24 5.3. Deaktivierung der HD-Telefonie ..............31 Firmware Update ......................33 Hinweis: Je nach FRITZ!Box können beschreibende Texte leicht von den Abbildungen abweichen. Wir freuen uns, dass Sie sich für uns entschieden haben!

  • Seite 3: Einleitung

    1. Einleitung Vergewissern Sie sich zunächst welche Anschlussart bei Ihnen vorliegt. Je nachdem ob Sie einen DSL-Anschluss oder einen Glasfaserhaus- anschluss haben starten Sie die Einrichtung der FRITZ!Box mit Kapitel 2 (DSL) oder 3 (Glasfaserhausanschluss). Diese Information können Sie Ihrer Auftragsbestätigung entnehmen.

  • Seite 4: Fritz!Box Für Den Dsl-Anschluss Einrichten

    Machen Sie sich mit Hilfe der offiziellen Anleitung mit dem Gerät vertraut und beachten Sie vor allem die Hinweise zur Sicherheit und Handhabung im Handbuch. (2) Packen Sie die FRITZ!Box aus und schließen Sie das Netzteil an der FRITZ!Box an. Verbinden Sie das Netzteil aber noch nicht mit der Steckdose. (3) Verbinden Sie den Anschluss „LAN 1“ der FRITZ!Box mittels des mitge- liefertem Netzwerkkabel (Gelb) mit dem Netzwerkanschluss (oftmals als LAN bezeichnet) Ihres PCs.
  • Seite 5 (8) Sie werden zunächst von der FRITZ!Box aufgefordert ein Kennwort einzugeben. Hinweis: Mit diesem Kennwort schützen Sie Ihre FRITZ!Box vor dem Zugriff durch nicht autorisierte Personen. Das Passwort befindet sich auf der Rückseite der FRITZ!Box und auf der mitgelieferten FRITZ! Notiz.
  • Seite 6 Bedienungsanleitung FRITZ!Box 7560 & 7590 (10) Wählen Sie „Anschluss an einem DSL-Anschluss“ aus. Klicken Sie auf „Weiter“. (11) Wählen Sie Ihren Internetanbieter aus: Wählen Sie im ersten Feld „Weitere Internetanbieter“, im zweiten Feld „Anderer Internetanbieter“. Hinweis: Das Feld „Name“ bitte frei lassen.
  • Seite 7 Bedienungsanleitung FRITZ!Box 7560 & 7590 (12) Geben Sie Ihre Internet-Zugangsdaten laut Auftragsbestätigung ein. Beispiel DSL-Anschluss Auftragsbestätigung: Internetzugangsdaten: Benutzername max.mustermann@ihrAnbieter.de Kennwort AB12345CD Für die Telefonie 1. Zugang: Rufnummer 0461 - 123456 Benutzername 461123456 Kennwort EF6789GH Registrar 77.246.114.10 Umgeleitete Rufnummern Klicken Sie auf „Weiter“. (13) Sie erhalten eine Übersicht Ihrer Eingaben:...
  • Seite 8 Bedienungsanleitung FRITZ!Box 7560 & 7590 (14) Anschließend überprüft die FRITZ!Box den Zugang und bestätigt die erfolgreiche Verbindung. Hinweis: Sollte keine Verbindung möglich sein: Stellen Sie sicher, dass Ihr Schalttermin stattgefunden hat, überprüfen Sie Ihre Eingaben und die Verkabelung. Wenn weiterhin keine Verbindung möglich ist, kontaktieren unsere kostenlose Hotline. Klicken Sie auf „Weiter“.

  • Seite 9: Fritz!Box Für Den Glasfaserhausanschluss Einrichten

    Machen Sie sich mit Hilfe der offiziellen Anleitung mit dem Gerät vertraut und beachten Sie vor allem die Hinweise zur Sicherheit und Handhabung im Handbuch. (2) Packen Sie die FRITZ!Box aus und schließen Sie das Netzteil an der FRITZ!Box an. Verbinden Sie das Netzteil aber noch nicht mit der Steckdose.
  • Seite 10 (8) Sie werden zunächst von der FRITZ!Box aufgefordert ein Kennwort einzugeben. Hinweis: Mit diesem Kennwort schützen Sie Ihre FRITZ!Box vor dem Zugriff durch nicht autorisierte Personen. Das Passwort befindet sich auf der Rückseite der FRITZ!Box und auf der mitgelieferten FRITZ! Notiz.
  • Seite 11 Bedienungsanleitung FRITZ!Box 7560 & 7590 (9) Sie erhalten eine Meldung, dass der Assistent beendet wird. Dieser wird zur Einrichtung nicht benötigt. Bestätigen Sie mit „Assistent beenden“. (10) Die Funktionsübersicht erscheint. Richten Sie nun Ihren Internetzugang ein.
  • Seite 12 Bedienungsanleitung FRITZ!Box 7560 & 7590 Klicken Sie dazu auf „Internet“ –> „Zugangsdaten“. (11) Wählen Sie Ihren Internetanbieter aus: Wählen Sie im ersten Feld „Weitere Internetanbieter“, im zweiten Feld „Anderer Internetanbieter“. Hinweis: Das Feld „Name“ bitte frei lassen. Klicken Sie auf „Weiter“.
  • Seite 13 Bedienungsanleitung FRITZ!Box 7560 & 7590 (12) Wählen Sie Ihre Anschlussart aus. Wählen Sie „Externes Modem oder Router“ aus. (13) Tragen Sie Ihren Benutzernamen, Kennwort und Ihre Verbindungsdaten laut Auftragsbestätigung (Internetzugangsdaten) ein. Beispiel Auftragsbestätigung: Glasfaser-Anschluss Internetzugangsdaten: Benutzername max.mustermann@ihrAnbieter.de Kennwort AB12345CD Für die Telefonie 1. Zugang:...
  • Seite 14 Bedienungsanleitung FRITZ!Box 7560 & 7590 Wählen Sie „Internetverbindung selbst aufbauen“. Hinweis: Bei Übertragungsgeschwindigkeit bitte für beide die Werte 1000000 eingeben. Sofern Sie in der Auftragsbestätigung eine VLAN-ID mitgeteilt bekommen: Klicken Sie auf „Verbindungseinstellungen ändern“ und aktivieren Sie „VLAN-ID“ für den Internetzugang verwenden“ und Aktivieren Sie „VLAN-ID für den Internetzugang verwenden“ und tragen Sie diesen Wert bitte in das entsprechende Feld ein. Bestätigen Sie Ihre Eingaben mit „Übernehmen“. (14) Zwei Infofenster öffnen sich. Bestätigen Sie beide mit „Ok“. Hinweis: Text im Infofenster kann vom Beispiel abweichen.
  • Seite 15 Bedienungsanleitung FRITZ!Box 7560 & 7590 (15) Ihre Einstellungen werden gespeichert. Bestätigen Sie mit „Ok“. (16) Ihre Internet-Verbindung wird geprüft. Bitte warten Sie, bis der Vorgang abgeschlossen ist. Hinweis: Sollte keine Verbindung möglich sein: Stellen Sie sicher, dass Ihr Schalttermin stattgefunden hat, überprüfen Sie Ihre Eingaben und die Verkabelung. Wenn weiterhin keine Verbindung möglich ist, kontaktieren unsere kostenlose Hotline.

  • Seite 16: Fritz!Box Für Telefonie Einrichten

    Bedienungsanleitung FRITZ!Box 7560 & 7590 4. FRITZ!Box für Telefonie einrichten Klicken Sie auf „Telefonie“ –> „Eigene Rufnummern“. Klicken Sie auf „Neue Rufnummer“. • Wählen Sie „IP-basierter Anschluss“ und klicken Sie auf „weiter“. (2) Wählen Sie aus der Liste folgende Punkte aus: •...
  • Seite 17 Bedienungsanleitung FRITZ!Box 7560 & 7590 (3) Tragen Sie Ihre Zugangsdaten laut Auftragsbestätigung ein. Beispiel: Hinweis: Das Feld „Proxy-Server“ bitte frei lassen. Klicken Sie auf „Weiter“.
  • Seite 18 Bedienungsanleitung FRITZ!Box 7560 & 7590 (4) Ein Kontrollfenster öffnet sich. Kontrollieren Sie die Eingaben. Bei Fehlern klicken Sie auf „Zurück“ um diese zu korrigieren. Klicken Sie auf „Weiter“. (5) In der Folge werden Ihre Eingaben geprüft. Klicken Sie auf „Weiter“.
  • Seite 19 Bedienungsanleitung FRITZ!Box 7560 & 7590 (6) Für weitere Telefonie-Zugänge wählen Sie „Neue Rufnummer“ und folgen Sie erneut den Punkten 2 – 6 (Seite 16-19). Konfiguration Telefoniegeräte Für die Konfiguration Ihrer Telefoniegeräte wählen Sie „Telefoniegeräte ein- richten“ (Kapitel 5, Seite 20-30).

  • Seite 20: Telefoniegeräte Konfigurieren

    Verbinden Sie Ihr Telefon mit der FRITZ!Box. Nutzen Sie dafür den Anschluss FON1. (2) Klicken Sie auf „Telefonie“ –> „Telefoniegeräte“. Hinweis: Bei Ersteinrichtung der FRITZ!Box bitte das Gerät FON1 & FON2 mit Hilfe des roten „X“ aus der Liste entfernen. Klicken Sie auf „Neues Gerät einrichten“.
  • Seite 21 (3) Wählen Sie „Telefon (mit und ohne Anrufbeantworter)“ aus: Klicken Sie auf „Weiter“. (4) Wählen Sie den Anschluss aus, an dem Sie das Telefon an ihrer FRITZ!Box angeschlossen haben. In diesem Beispiel wird ein schnurgebundenes Telefon an FON1 angeschlossen. Klicken Sie auf „Weiter“.
  • Seite 22 Bedienungsanleitung FRITZ!Box 7560 & 7590 (5) Die FRITZ!Box prüft nun die Verbindung zu Ihrem Telefon, Ihr Telefon sollte nun klingeln. Bestätigen Sie das Klingeln mit „Ja“. (6) Nun erfolgt die Zuordnung der Rufnummer zum Telefon. Haben Sie mehrere Rufnummern eingerichtet, nehmen Sie hier die gewünschte Auswahl vor, mit welcher Rufnummer Sie nach Extern telefonieren möchten.
  • Seite 23 Bedienungsanleitung FRITZ!Box 7560 & 7590 (7) Nachfolgend wählen Sie bitte aus wie sich das Telefon bei ankommenden Anrufen verhalten soll. Nehmen Sie die entsprechende Auswahl vor. Klicken Sie auf „Weiter“. (8) Es werden nun die von Ihnen vorgenommen Einstellungen angezeigt.

  • Seite 24: Dect-Telefon (Funk)

    Bedienungsanleitung FRITZ!Box 7560 & 7590 5.2. DECT-Telefon (Funk) (1) Wählen Sie unter dem Menüpunkt „DECT“ -> „Basisstation“. • Setzen Sie den Haken bei „DECT-Basisstation aktiv“. • Ändern Sie unter „Anmeldung“ den PIN zu einem persönlichen Code, voreingestellt ist die „0000“. Klicken Sie auf „Übernehmen“. (2) Bei der Ersteinrichtung öffnet sich der „Assistent“ -> gehen Sie weiter zu Seite 26 (Punkt 5).
  • Seite 25 Bedienungsanleitung FRITZ!Box 7560 & 7590 (3) Klicken Sie auf „Telefon (mit und ohne Anrufbeantworter)“. Klicken Sie auf „Weiter“. (4) Wählen Sie die Option „DECT (Schnurlostelefon)“ aus. Klicken Sie auf „Weiter“.
  • Seite 26 Hinweis: Nehmen Sie bei Fragen die Bedienungsanleitung Ihres Telefons zur Hand. Klicken Sie auf „Weiter“. (6) Die FRITZ!Box versucht nun, sich mit Ihrem Telefon zu verbinden. Je nach Hersteller werden Sie von Ihrem Schnurlostelefon zur Eingabe eines Codes aufgefordert. Diesen haben Sie in Schritt 1. vergeben.
  • Seite 27 Bedienungsanleitung FRITZ!Box 7560 & 7590 (7) Wenn die Prüfung erfolgreich ist, ist der Balken grün. Klicken Sie auf „Weiter“. (8) Die FRITZ!Box prüft, ob das Schnurlostelefon richtig angemeldet wurde. Ihr Telefon sollte nun klingeln. Bestätigen Sie mit „Ja“.
  • Seite 28 Bedienungsanleitung FRITZ!Box 7560 & 7590 (9) Geben Sie Ihrem Schnurlostelefon nun einen Namen z.B. „Mobilteil 1“ oder „Mobilteil 2“ und bestätigen Sie mit „Weiter“. (10) Wählen Sie „Ihre Rufnummer“ aus, von der aus Sie mit dem Telefon telefonieren möchten. Bestätigen Sie mit „Weiter“. (11) Richten Sie die „Ankommenden Gespräche“ ein: Option 1 „Alle Rufnummern sollen erreichbar sein“ oder Option 2 „Ausgewählte Rufnummern sollen erreichbar sein“.
  • Seite 29 Bedienungsanleitung FRITZ!Box 7560 & 7590 Wahlmöglichkeit 1: • Wählen Sie „alle Anrufe annehmen“ und bestätigen Sie mit „Weiter“. oder Wahlmöglichkeit 2: • Wählen Sie „nur Anrufe für folgende Rufnummern annehmen“. Markieren Sie die gewünschten Rufnummern mit einem Häkchen. Bestätigen Sie mit „Weiter“.
  • Seite 30 Bedienungsanleitung FRITZ!Box 7560 & 7590 (13) Das Telefon ist nun erfolgreich eingerichtet: Die HD Telefonie muss deaktiviert werden, damit Ihr Achtung: Telefonanschluss unabhängig vom Typ des Schnurlostelefons störungsfrei funktioniert (Seite 31).

  • Seite 31: Deaktivierung Der Hd-Telefonie

    Bedienungsanleitung FRITZ!Box 7560 & 7590 5.3. Deaktivierung der HD Telefonie Die HD Telefonie muss deaktiviert werden, damit Ihr Telefonan- schluss unabhängig vom Typ des Schnurlostelefons störungsfrei funktioniert. (1) Klicken Sie nun in der linken Menüleiste auf „Telefonie“ -> „Telefonie- geräte“.
  • Seite 32 Bedienungsanleitung FRITZ!Box 7560 & 7590 (3) Wählen Sie die Registerkarte „Merkmale des Telefoniegerätes“. Ändern Sie die HD-Telefonie auf „HD deaktiviert“. Bestätigen Sie Ihre Eingabe indem Sie unten auf der Seite auf „OK“ klicken. Die HD-Telefonie ist nun deaktiviert.

  • Seite 33: Firmware Update

    (2) Sollte eine neue Firmware verfügbar sein, starten Sie das Update. Bitte haben Sie einige Minuten Geduld. Sobald das Update abgeschlossen ist gelangen Sie auf die Startseite zurück. Hinweis: Bitte schalten Sie die FRITZ!Box während des Updates nicht aus. Wir empfehlen Ihnen regelmäßig ein Firmware-Update durchzuführen! Stand: Juli 2018...
