CP 1542-5
SIMATIC NET
S7-1500 - PROFIBUS
CP 1542-5
Gerätehandbuch
11/2014
C79000-G8900-C326-03
___________________
Vorwort
___________________
Wegweiser Dokumentation
___________________
Produktübersicht
___________________
Funktionsmerkmale
___________________
Voraussetzungen für den
Einsatz
___________________
Anschließen /
Inbetriebsetzung
___________________
Alarme, Diagnose, Fehler-
und Systemmeldungen
___________________
Technische Daten
___________________
Zulassungen
1
2
3
4
5
6
7
8

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens SimaticNet S7-1500PROFIBUS CP 1542-5

  • Seite 1 ___________________ CP 1542-5 Vorwort ___________________ Wegweiser Dokumentation ___________________ SIMATIC NET Produktübersicht ___________________ Funktionsmerkmale S7-1500 - PROFIBUS CP 1542-5 ___________________ Voraussetzungen für den Einsatz ___________________ Anschließen / Inbetriebsetzung Gerätehandbuch ___________________ Alarme, Diagnose, Fehler- und Systemmeldungen ___________________ Technische Daten ___________________ Zulassungen 11/2014 C79000-G8900-C326-03...
  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
  • Seite 3: Vorwort

    Erklärungen zu vielen Fachbegriffen, die in dieser Dokumentation vorkommen, sind im SIMATIC NET-Glossar enthalten. Sie finden das SIMATIC NET-Glossar hier: ● SIMATIC NET Manual Collection oder Produkt-DVD Die DVD liegt einigen SIMATIC NET-Produkten bei. ● Im Internet unter folgender Beitrags-ID: 50305045 (http://support.automation.siemens.com/WW/view/de/50305045) CP 1542-5 Gerätehandbuch, 11/2014, C79000-G8900-C326-03...
  • Seite 4 Siemens empfiehlt, sich unbedingt regelmäßig über Produkt- Updates zu informieren. Für den sicheren Betrieb von Produkten und Lösungen von Siemens ist es erforderlich, geeignete Schutzmaßnahmen (z. B. Zellenschutzkonzept) zu ergreifen und jede Komponente in ein ganzheitliches Industrial Security-Konzept zu integrieren, das dem aktuellen Stand der Technik entspricht.
  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Wegweiser Dokumentation ........................7 Produktübersicht ............................. 9 Eigenschaften ........................... 9 Weitere Funktionen ......................... 11 Funktionsmerkmale ..........................13 Unterstützte Übertragungsgeschwindigkeiten ................ 13 Kenndaten der DP-Schnittstelle ....................13 Kenndaten S7-Kommunikation ....................14 Voraussetzungen für den Einsatz ......................15 Mengengerüst .........................
  • Seite 6 Inhaltsverzeichnis CP 1542-5 Gerätehandbuch, 11/2014, C79000-G8900-C326-03...
  • Seite 7: Wegweiser Dokumentation

    CP 1542-5 ergänzen und im Internet erhältlich sind. Tabelle 1- 1 Dokumentation für den CP 1542-5 Thema Dokumentation Wichtigste Inhalte Beschreibung des Systemhandbuch Automatisierungssys- Einsatzplanung • Systems tem S7-1500 Montage • (http://support.automation.siemens.com/WW/vi Anschließen • ew/de/59191792) Inbetriebnehmen • Eigenschaften der Gerätehandbuch Stromversorgungen Anschließen • Module (http://support.automation.siemens.com/WW/vi Parametrieren/ •...
  • Seite 8 Messwerttabellen • ew/de/59193559) SIMATIC-Handbücher Im Internet (http://www.siemens.com/automation/service&support) finden Sie alle aktuellen Handbücher zu SIMATIC-Produkten zum kostenlosen Download. CP-/CM-Dokumentation auf der Manual Collection (Artikelnummer A5E00069051) Die DVD "SIMATIC NET Manual Collection" enthält die zum Erstellungszeitpunkt aktuellen Gerätehandbücher und Beschreibungen aller SIMATIC NET-Produkte. Sie wird in regelmäßigen Abständen aktualisiert.
  • Seite 9: Produktübersicht

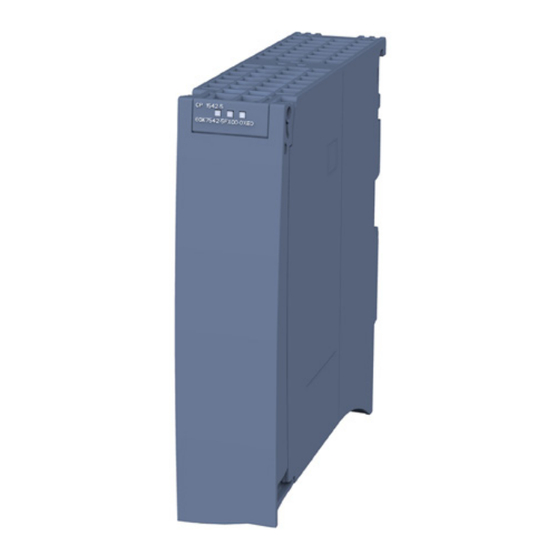

    Produktübersicht Eigenschaften Artikelnummer, Gültigkeit und Produktbezeichnungen In dieser Beschreibung finden Sie Informationen zu folgendem Produkt: CP 1542-5 Artikelnummer 6GK7 542-5FX00-0XE0 Hardware-Erzeugnisstand 1 Firmware-Version V1.0 Kommunikationsprozessor zum Anschluss von SIMATIC S7-1500 an PROFIBUS DP. Ansicht des CP ① LED-Anzeigen ② Typenschild ③...
  • Seite 10: Anwendung

    – PROFIBUS-DP gemäß EN 50170 DPV1, DP-Master – DP-Masterbetrieb für DP-Slaves nach PROFIBUS DPV0 und DPV1 Norm – DP-Masterbetrieb für Siemens DP-Slaves – Direkter Datenaustausch (DP-Slave zu DP-Slave) Der CP 1542-5 ist als DP-Master in der Lage, "seinen" DP-Slaves den direkten Datenaustausch zu ermöglichen.
  • Seite 11: Weitere Funktionen

    Produktübersicht 2.2 Weitere Funktionen Weitere Funktionen DP-Slave aktivieren / deaktivieren - beim Standardsystem DP-Slaves können vom Anwenderprogramm aus per Systemfunktion D_ACT_DP aktiviert und deaktiviert werden. Diagnoseanforderungen Der CP 1542-5 unterstützt als DP-Master (Klasse 1) Diagnoseanforderungen eines DP- Masters (Klasse 2). Ermitteln der Bustopologie in einem DP-Mastersystem Der CP 1542-5 unterstützt als DP-Master die Messung der PROFIBUS-Bustopologie in einem DP-Mastersystem mittels Diagnose-Repeater (DP-Slave).
  • Seite 12 Produktübersicht 2.2 Weitere Funktionen Webdiagnose Mit Hilfe der Webdiagnose der CPU lesen Sie vom Webbrowser im PG/PC Diagnosedaten aus einer S7-Station aus. Die Webseiten bieten bzgl. des CP folgende Informationen: ● Baugruppen- und Zustandsinformationen ● Spezielle Informationen zum DP-Mastersystem (Zustand der DP-Slaves) CP 1542-5 Gerätehandbuch, 11/2014, C79000-G8900-C326-03...
  • Seite 13: Funktionsmerkmale

    Hinweis Messwerte von Übertragungs- bzw. Reaktionszeiten Messwerte von Übertragungs- bzw. Reaktionszeiten in Ethernet-, PROFIBUS- und PROFINET-Netzen finden Sie für eine Reihe von Konfigurationen im Internet (http://support.automation.siemens.com/WW/view/de/25209605) Unterstützte Übertragungsgeschwindigkeiten Die Übertragungsgeschwindigkeit wird mit der Projektierungssoftware STEP 7 eingestellt. Hinweis Leitungslänge beachten Je nach gewählter Übertragungsgeschwindigkeit ist die hierfür zulässige Leitungslänge...
  • Seite 14: Kenndaten S7-Kommunikation

    Funktionsmerkmale 3.3 Kenndaten S7-Kommunikation Diagnoseanforderungen Der CP 1542-5 unterstützt als DP-Master (Klasse 1) Diagnoseanforderungen eines DP- Masters (Klasse 2). DP-Anlaufverhalten Hinweis Defaultwert für Anlaufparameter erhöhen - Projektierung der CPU Unter folgenden Umständen ist es notwendig, den Defaultwert für den Anlaufparameter "Parametrierungszeit für dezentrale Peripherie"...
  • Seite 15: Voraussetzungen Für Den Einsatz

    Voraussetzungen für den Einsatz Mengengerüst Für den Einsatz des hier beschriebenen CP-Typs gelten folgende Begrenzungen: ● Die Anzahl betreibbarer CPs innerhalb eines Racks ist abhängig vom verwendeten CPU- Typ. Beachten Sie die Angaben in der Dokumentation zur CPU; siehe Wegweiser Dokumentation (Seite 7) Projektierung Projektierung und Laden der Projektierungsdaten...
  • Seite 16 SFC59 ● Anweisung WRREC "Datensatz in einen DP-Slave schreiben" - entspricht funktional dem SFC58 ● Anweisung RALRM "Alarminformation von einem DP-Slave lesen" - Aufruf erfolgt innerhalb eines Alarm-OB PNO: PROFIBUS Nutzerorganisation Siehe auch 8797900 (http://support.automation.siemens.com/WW/view/de/8797900) CP 1542-5 Gerätehandbuch, 11/2014, C79000-G8900-C326-03...
  • Seite 17: Anschließen / Inbetriebsetzung

    Anschließen / Inbetriebsetzung Wichtige Hinweise zum Geräteeinsatz Sicherheitshinweise für den Geräteeinsatz Die folgenden Sicherheitshinweise sind für Aufstellung und Betrieb des Geräts und alle damit zusammenhängenden Arbeiten wie Montage, Anschließen, Geräteaustausch oder Öffnen des Geräts zu beachten. Generelle Hinweise WARNUNG Sicherheitskleinspannung Das Gerät ist für den Betrieb mit einer direkt anschließbaren Sicherheitskleinspannung (Safety Extra Low Voltage, SELV) durch eine Spannungsversorgung mit begrenzter Leistung (Limited Power Source, LPS) ausgelegt (Dies gilt nicht für 100V...240V- Geräte).
  • Seite 18 Anschließen / Inbetriebsetzung 5.1 Wichtige Hinweise zum Geräteeinsatz WARNUNG Austausch von Komponenten EXPLOSIONSGEFAHR DER AUSTAUSCH VON KOMPONENTEN KANN DIE EIGNUNG FÜR CLASS I, DIVISION 2 ODER ZONE 2 BEEINTRÄCHTIGEN. WARNUNG Anforderungen an den Schaltschrank Bei Einsatz in explosionsgefährdeter Umgebung entsprechend Class I, Division 2 oder Class I, Zone 2 muss das Gerät in einen Schaltschrank oder in ein Gehäuse eingebaut werden.
  • Seite 19: Montage Und Inbetriebnahme Des Cp 1542-5

    Anschließen / Inbetriebsetzung 5.2 Montage und Inbetriebnahme des CP 1542-5 WARNUNG Geeignete Kabel für Temperaturen über 70°C Wenn am Kabel oder an der Gehäusebuchse Temperaturen über 70°C auftreten oder die Temperatur an den Adernverzweigungsstellen der Leitungen über 80°C liegt, müssen besondere Vorkehrungen getroffen werden.
  • Seite 20 Anschließen / Inbetriebsetzung 5.2 Montage und Inbetriebnahme des CP 1542-5 Vorgehensweise zur Montage und Inbetriebnahme Schritt Ausführung Hinweise und Erläuterungen Gehen Sie bei der Montage und dem Anschließen entsprechend den Be- schreibungen zur Montage von Peri- pheriemodulen im Systemhandbuch "Automatisierungssystem S7 1500" vor.
  • Seite 21: Baugruppentausch Ohne Pg

    Anschließen / Inbetriebsetzung 5.3 Baugruppentausch ohne PG PROFIBUS-Schnittstelle Die folgende Tabelle zeigt die Anschlussbelegung bei der PROFIBUS-Schnittstelle. Die Belegung entspricht der Standardbelegung einer RS485-Schnittstelle. Tabelle 5- 1 Anschlussbelegung PROFIBUS-Schnittstelle Ansicht Signalname Bezeichnung RxD/TxD-P Datenleitung B Request To Send M5V2 Datenbezugspotenzial (von Station) P5V2 Versorgungs-Plus (von Station) RxD/TxD-N...
  • Seite 22: Betriebszustand Der Cpu - Rückwirkung Auf Cp

    Anschließen / Inbetriebsetzung 5.4 Betriebszustand der CPU - Rückwirkung auf CP Betriebszustand der CPU - Rückwirkung auf CP Sie haben die Möglichkeit, den Betriebszustand der CPU über die Projektierungssoftware STEP 7 zwischen RUN und STOP umzuschalten. Abhängig vom Betriebszustand der CPU zeigt der CP das nachfolgend beschriebene Verhalten.
  • Seite 23: Alarme, Diagnose, Fehler- Und Systemmeldungen

    Weiterführende Informationen zum Thema "Alarme" finden Sie in der Online-Hilfe von STEP 7. Weiterführende Informationen zu den Themen "Diagnose" und "Systemmeldungen" finden Sie im Funktionshandbuch Systemdiagnose (http://support.automation.siemens.com/WW/view/de/59192926). Status- und Fehleranzeige des CP LED-Anzeige Das folgende Bild zeigt die LED-Anzeigen des CP 1542-5 .
  • Seite 24: Bedeutung Der Led-Anzeigen

    Alarme, Diagnose, Fehler- und Systemmeldungen 6.1 Status- und Fehleranzeige des CP Bedeutung der LED-Anzeigen Der CP 1542-5 besitzt zur Anzeige des aktuellen Betriebszustandes und des Diagnosezustandes 3 LEDs, welche die folgenden Bedeutungen signalisieren: (einfarbige LED: grün) • RUN/STOP-LED (einfarbige LED: rot) •...
  • Seite 25: Diagnosemöglichkeiten

    Alarme, Diagnose, Fehler- und Systemmeldungen 6.2 Diagnosemöglichkeiten Diagnosemöglichkeiten Diagnosemöglichkeiten Für die Baugruppe stehen Ihnen folgende Diagnosemöglichkeiten zur Verfügung: ● Die LEDs der Baugruppe Informationen zu den LED-Anzeigen finden Sie im Kapitel Status- und Fehleranzeige des CP (Seite 23). ● STEP 7: Das Register "Diagnose" im Inspektorfenster Hier erhalten Sie folgende Informationen zur selektierten Baugruppe: –...
  • Seite 26 Alarme, Diagnose, Fehler- und Systemmeldungen 6.3 DP-Slave-Diagnose Anwenderprogramm (DP-Master) Zum Auslesen der Diagnosedaten eines DP-Slave (DP-Einzeldiagnose) verwenden Sie im DP-Master die Anweisung "DPNRM_DG". Die Auswertung von Diagnosealarmen bei DP-V1-Slaves erfolgt im Anwenderprogrammm des Masters über die Anweisung "RALRM". Die erforderliche Parametrierung der Anweisungen finden Sie in der Online-Hilfe von STEP 7.
  • Seite 27: Standard-Diagnose

    Alarme, Diagnose, Fehler- und Systemmeldungen 6.4 Standard-Diagnose Standard-Diagnose Im Folgenden wird die Kodierung der Standard-Diagnose-Bytes erläutert. Byte 0: Stationsstatus 1 Tabelle 6- 3 Aufbau des Stationsstatus-Byte 1 Bit-Nr. Name Erklärung Master_Lock Der DP-Slave ist von einem anderen DP-Master parametriert worden. Der DP- Slave ist für den produktiv projektierten DP-Master nur lesend erreichbar.
  • Seite 28: Byte 4 Und 5: Herstellerkennung Des Slave ("Ident_Number")

    Alarme, Diagnose, Fehler- und Systemmeldungen 6.4 Standard-Diagnose Byte 1: Stationsstatus 2 Tabelle 6- 4 Aufbau des Stationsstatus-Byte 2 Bit-Nr. Name Erklärung Deactivated Der DP-Slave wurde im lokalen Parametersatz als nicht aktiv gekennzeichnet und wird nicht zyklisch abgefragt. Reserved - reserviert - Sync_Mode Der DP-Slave befindet sich im SYNC-Modus.
  • Seite 29: Gerätespezifische Diagnose Unter Dp-V1

    Alarme, Diagnose, Fehler- und Systemmeldungen 6.5 Gerätespezifische Diagnose unter DP-V1 Gerätespezifische Diagnose unter DP-V1 Die gerätespezifische Diagnose bei DP-V1-Slaves gibt es in zwei Varianten: ● Alarm-Typ ● Status-Typ Die beiden Varianten unterscheiden sich in der Kodierung von Byte 1, Bit 7 der gerätespezifischen Diagnosedaten.
  • Seite 30 Alarme, Diagnose, Fehler- und Systemmeldungen 6.5 Gerätespezifische Diagnose unter DP-V1 Byte 1: Variante "Status-Typ" Tabelle 6- 7 Aufbau des Byte 1 der gerätespezifischen Diagnose (Variante "Status-Typ") Bit-Nr. Bedeutung Wert Bedeutung Statusmeldung 6...0 Status_Type - reserviert - Statusmeldung Modul_Status (siehe auch Byte 4...62) 3...31 - reserviert - 32...126...
  • Seite 31 Alarme, Diagnose, Fehler- und Systemmeldungen 6.6 DP-Diagnosetelegramme bei CPU-STOP Byte 3: Variante "Status-Spezifizierer" Tabelle 6- 9 Aufbau des Byte 3 der gerätespezifischen Diagnose (Variante "Status-Spezifizierer") Bit-Nr. Bedeutung 7...2 - reserviert - 1...0 Status_Specifier Keine weitere Unterscheidung Status erscheint Status verschwindet - reserviert - Byte 4...62: Modul-spezifische Diagnose: Allgemeine Kodierung Dieses Byte enthält Daten mit Modul-spezifischen Informationen, welche in der jeweiligen...
  • Seite 32: Dp-Diagnosetelegramme Bei Cpu-Stop

    Alarme, Diagnose, Fehler- und Systemmeldungen 6.6 DP-Diagnosetelegramme bei CPU-STOP DP-Diagnosetelegramme bei CPU-STOP DP-Diagnosetelegramme bei CPU-STOP Alle Diagnosetelegramme von DPV0-Normslaves bzw. alle DP-Alarmtelegramme von DP- S7/DPV1-Normslaves, die im Betriebszustand CPU-STOP eingehen, werden an die CPU weitergeleitet. Im Anlauf der Baugruppe müssen die Diagnosetelegramme dann über ein geeignetes Anwenderprogramm ausgewertet werden.
  • Seite 33: Technische Daten

    Technische Daten Beachten Sie die Angaben in der Systembeschreibung zu SIMATIC S7-1500 (Seite 7). Zusätzlich zu den Angaben in der Systembeschreibung gelten für die Baugruppe die nachfolgenden technischen Daten. 6GK7 542-5FX00-0XE0 Produkttyp-Bezeichnung CP 1542-5 Anschluss an PROFIBUS 1 x PROFIBUS-Schnittstelle Anzahl •...
  • Seite 34 Technische Daten CP 1542-5 Gerätehandbuch, 11/2014, C79000-G8900-C326-03...
  • Seite 35: Zulassungen

    Zertifikate für den Schiffbau und Länderzulassungen Die für das Gerät erteilten Zertifikate für den Schiffbau und spezielle Länderzulassungen finden Sie beim Siemens Automation Customer Support im Internet (http://support.automation.siemens.com/WW/news/de/10805878) Navigieren Sie dort zu dem gewünschten Produkt und wählen Sie folgende Einstellungen: Register "Beitragsliste"...
  • Seite 36: Ce-Kennzeichnung

    ● 2004/108/EG "Elektromagnetische Verträglichkeit" (EMV–Richtlinie) ● 94/9/EG "Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen" (Explosionsschutzrichtlinie) Die EG-Konformitätserklärungen werden gemäß genannten EG-Richtlinien für die zuständigen Behörden zur Verfügung gehalten bei: ● Siemens Aktiengesellschaft Industry Automation Industrielle Kommunikation SIMATIC NET Postfach 4848 D-90327 Nürnberg Die EG-Konformitätserklärung finden Sie unter folgender Adresse / Beitrags-ID auch im...
  • Seite 37: Csa-Zulassung

    Zulassungen Hinweis für Australien - C-TICK Die oben genannten SIMATIC NET S7-CPs erfüllen die Anforderungen der Norm AS/NZS 2064 (Class A). Hinweis für Kanada Dieses Digitalgerät Klasse A erfüllt die Anforderungen der Norm Canadian ICES-003. AVIS CANADIEN Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. UL- und CSA-Zulassung Hinweis Welche der nachfolgenden UL/CSA oder cULus-Zulassungen, für Ihr Produkt erteilt wurde,...
  • Seite 38: Fm-Zulassung

    Zulassungen Entnehmen Sie die Temperaturklasse dem Typenschild auf der Baugruppe. WARNUNG Explosion Hazard - Do not disconnect while circuit is live unless area is known to be non hazardous. Explosion Hazard - Substitution of components may impair suitability for Class I, Division 2. Hinweis This equipment is suitable for use in Class I, Division 2, Group A, B, C, D or non-hazardous locations only.
  • Seite 39: Index

    Index Diagnose-Repeater (DP-Slave), 11 Direkter Datenaustausch, 10 Downloads, 8 DP-Betrieb Alarme, 23 Allgemeine Kenndaten, 13 Anlaufparameter, 14 DP-Diagnose, 25 Anweisung DP-Diagnosetelegramme bei CPU-STOP, 32 ALARM, 16 DP-Master D_ACT_DP, 16 Betrieb als, 10 DE_ACT, 11 DP-Master (Klasse 1), 10, 11 DP_TOPOL, 15 DP-Masterbetrieb, 22 DPNRM_DG, 15 DP-Masters (Klasse 2), 11...
  • Seite 40 S7-Routing-Funktion, 22 S7-Verbindungen, 14 Allgemeine Kenndaten, 14 Schaltschrank, 18 Schutz vor transienter Überspannung, 19 Sicherheitshinweise, 17 Sicherheitskleinspannung, 17 Siemens DP-Slave, 10 SIMATIC NET Manual Collection, 8 SIMATIC NET-Glossar, 3 Status- und Fehleranzeigen, 23 STEP 7, 3, 15 SYNC/FREEZE, 10 Systemmeldungen, 23 CP 1542-5 Gerätehandbuch, 11/2014, C79000-G8900-C326-03...
