Selve 29 70 Serie Einbau- Und Bedienungsanleitung

12. Passende Schalterprogramme
Die für den Einbau des SELVETIMERS erforderlichen Zwischenrahmen sind in der nachfolgenden Tabelle nach Herstellern und Schalterprogrammen
aufgeführt. Unter der jeweils angegebenen Art.-Nr. können die Zwischenrahmen im Elektrogroßhandel oder beim Hersteller bestellt werden.
Schalterhersteller System-Name
Busch-Jaeger
Busch-Duro 2000 SI
Reflex SI
alpha exclusive
alpha nea
impuls
Berker
Modul 2
B.1
B.3
Arsys
Cliptec
Wg Up IP 44, mit Deckel
Jung CD plus
CD 500
ST 550
LS 990
topline
Gira
System 55
Flächenschalter
S-Color System
Edelstahl-Programm
Merten M1
Atelier
Epoca
Artec
Trancent
Antik neu
Octocolor
dies sind nur Adapter auf M1!!
Zusätzlich noch Zwischenring
aus Programm M1 bestellen!!
KOPP
Objekt 2005
POPP Arcada
Trend
Plus 2000
PEHA STANDARD
DIALOG
AURA
SELVE GmbH & Co. KG · Abteilung Service / Technische Kundenberatung
Werdohler Landstraße 286 · 58513 Lüdenscheid · Germany
Tel. +49 2351 925-0 · Fax +49 2351 925-111 · www.selve.de · info@selve.de
Farbe Zwischenrahmen Artikel-Nr.
weiß 1746-212-101
alpinweiß 1746-214-101
schwarz* 1746-215-101
grau* 1746-216-101
rot* 1746-217-101
elfenbein/weiß 1746/10-22G
alabaster/studioweiß 1746/10-24G
bernstein 1746/10-233
obsidian 1746/10-255
palladium 1746/10-260
titan 1746/10-266
platin 1746/10-20
bronze 1746/10-21
elfenbein/weiß 1746/10-22G
studioweiß matt 1746/10-24
alabaster/studioweiß 1746/10-24G
basaltschwarz* 1746/10-25
cardinalrot* 1746/10-27
hansablau* 1746/10-28
kobaltblau 1746/10-70
brillantschwarz 1746/10-71
alpinweiß 1746/10-74
lichtgrau 1746/10-76
purpurrot* 1746/10-77
champagner metallic 1746/10-79
weiß 1109 02
polarweiß 1109 09
polarweiß 1109 19 09
alu 1109 14 04
anthrazit 1109 16 06
anthrazit 1109 16 06
weiß 1108 00 02
polarweiß 1108 00 69
braun 1108 00 01
hellbronze, lackiert 1108 90 11
edelstahl, lackiert 1108 90 04
gelb 1108 00 07
polarweiß 1109 39#
grau 1109 30#
tiefschwarz 1109 35#
glanzgold 1109 56#
platin 1109 59#
weiß 1022 50
polarweiß 1022 59
braun 1022 51
weiß 590 Z
alpinweiß CD 590 Z WW
weiß 590 Z
alpinweiß CD 590 Z WW
weiß 590 Z
alpinweiß CD 590 Z WW
weiß LS 961 Z
alpinweiß LS 961 Z WW
lichtgrau LS 961 Z LG
schwarz LS 961 Z SW
weiß TL 961 Z
alpinweiß TL 961 Z WW
reinweiß 0282 27
anthrazit 0282 28
alu 0282 26
cremweiß 0282 54
reinweiß 0282 55
braun metallic 0282 56
pearl metallic 0282 58
reinweiß 0282 40
grau 0282 42
rot 0282 43
gelb 0282 44
grün 0282 45
blau 0282 46
schwarz 0282 47
dunkelgrau 0282 49
reinweiß 0282 40
grau 0282 42
rot 0282 43
gelb 0282 44
grün 0282 45
blau 0282 46
schwarz 0282 47
dunkelgrau 0282 49
0282 20
weiß 5171 74
polarweiß 5171 19
weiß 5171 74
polarweiß 5171 19
weiß 5171 74
polarweiß 5171 19
weiß 5160 94
polarweiß 5160 99
weiß 5160 94
polarweiß 5160 99
weiß 5160 94
polarweiß 5160 99
weiß 5170 94
polarweiß 5170 99
blau 5170 79
dunkelgrau 5170 72
rubinrot 5170 06
anthrazit 5170 98
mocca 5170 96
schwarz 5170 22
bronzemteallic 5170 42
titan 5170 05
polarweiß
weiß 80.670 ZV w
arctic 80.670 ZV Aw
reinweiß 80.670.02 ZV
weiß 95.670.03 ZV
reinweiß 95.670.02 ZV
effektgrau 95.670.15 ZV
tiefschwarz 95.670.19 ZV
rubinrot 95.670.36 ZV
kobaltblau 95.670.49 ZV
graubraun 95.670.27 ZV
alu 95.670.70 ZV
reinweiß 20.670.02 ZV
anthrazit 20.670.21 ZV
alu 20.670.70 ZV

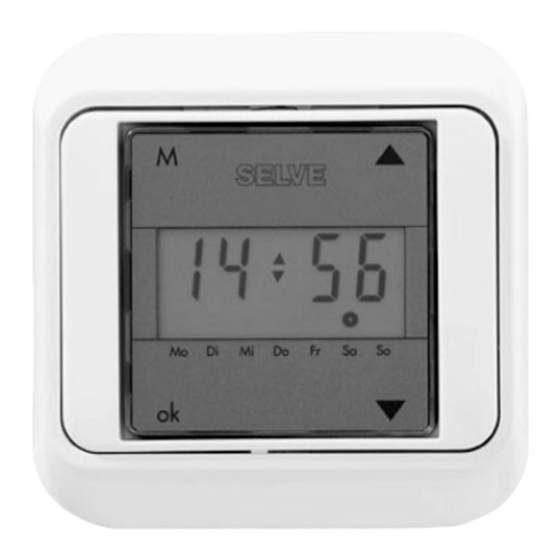

Einbau- und Bedienungsanleitung
SELVETIMER
Art.-Nr.
29 70 ..
W = Wochenuhr
G/S = Glasbruch-/Lichtsensor
N = mit Nebenstelleneingang
Inhalt
1. Sicherheitshinweise
2. Gesamtansicht und Bedienelemente
3. Funktionsbeschreibung
4. Montage und Inbetriebnahme
5. Anschluss der Sensoren (Sonne, Glasbruch)
6. Prinzipschaltbild (elektrischer Anschluss)
7. Kurzbedienungsanleitung
8. Einstellung Schritt für Schritt
9. Was tun wenn ... ?
10. Technische Daten
11. Gewährleistung
12. Passende Schalterprogramme
2. Gesamtansicht und Bedienelemente
Mode-Taste Auf-Taste
▲
M
LCD-Anzeige
Wochentag-
Ab-Taste
Mo Di Mi Do Fr Sa So
Anzeige
▼
ok
OK-Taste
3. Funktionsbeschreibung
MAN
Hauptmenü PROG-
Anzeige der eingestellten Betriebsart (manuelle Bedienung).
Untermenü
AUTO
Anzeige der eingestellten Betriebsart (automatische Bedienung).
▼
TIME – Uhrzeit-Menü
Im Uhrzeit-Menü wird der aktuelle Tag ausgewählt und die aktuelle Zeit (Stun-
Manueller Modus Teilabsenkung den, Minuten) eingestellt.
Fahrzeiten Menü
Im Fahrzeiten-Menü werden die Auf- und Abfahrtzeiten bezogen auf die aus-
▲
gewählten Tage oder die Tagesgruppen eingestellt.
PROG – Programm-Menü
Lüftung
Im PROG Menü können die nachfolgenden Funktionen aktiviert bzw. deren Pa-
Automatik-Modus
rameter eingestellt werden.
Teilabsenkung
Tasten
In diesem Menü wird die Zeit eingestellt, die der Rollladen abwärts fahren soll, um
Sonnenfunktion*
eine Verschattungsposition zu erreichen. (Angabe in Sek.) Sie wird durch kurzen
M Mode und zurück
▼ Tastendruck aus der oberen Endlage bzw. durch Sonnen-Funktion angefahren.
Lüftung
ok ok und weiter
In diesem Menü wird die Zeit eingestellt, die der Rollladen nach automatischer
▲▼
Dämmerungsfunktion* Abfahrt wieder auffährt. Sie wird durch manuelle Abfahrt aus der oberen End-
Auf Ab
lage bzw. durch die Abfahrt auf Zeit oder Dämmerung angefahren.
Einstellmenüs Sonnenfunktion*
Die Sonnenfunktion besteht aus dem automatischen Anfahren der Verschat-
tungsposition (Teilabsenkungsposition) bei starker Sonneneinstrahlung. Ist der
Glasbruchsensor*
gemessene Lichtwert länger als 1 Minute größer als der im Sonnenmenü ein-
gestellte Wert, so wird der Rollladen in die Verschattungsposition (Teilabsen-
Uhrzeit-Menü
kungsposition) gefahren. Wird der Lichtsensor vor Erreichen der Teilabsen-
kungsposition vom Rollladen verschattet, so wird der Rollladen angehalten und
Zufallsgenerator
zurückgefahren, bis der Sensor völlig aus der Verschattung heraus ist.
Ist der Sonnen-Wert länger als 15 Minuten nicht mehr überschritten, so wird der
Rollladen wieder in die obere Endlage gefahren.
Fahrzeiten-Menü
Das Ausführen der Sonnenfunktion ist nur im Modus AUTO möglich. Die Funktion
Relaiszeit
wird nur ausgeführt, wenn sich der Rollladen zuvor in der oberen Endlage befand.
Dämmerungsfunktion*
Die Dämmerungsfunktion kann täglich zwischen 15 Uhr und 24 Uhr ausgeführt
werden. Sie ist wie die Sonnenfunktion nur im Modus AUTO möglich. Wird in
Selbsthaltung dieser Zeit ein Lichtwert gemessen der kleiner ist als der im Dämmerungsme-
Programm-Menü
nü eingestellte Wert, so fährt der Rollladen für die eingestellte Rollladenlaufzeit
* nur bei Version WG/S, WG/S N
abwärts. Diese Aktion wird nur einmal pro Tag ausgeführt, daher kann die Däm-
Betriebsarten:
merungsfunktion durch einen Tastendruck (▲ Auf-/ bzw. ▼Abtaste) während der
Es gibt zwei verschiedene Betriebsarten: MAN und
Rollladenlaufzeit abgebrochen werden.
AUTO. Generell ist der Handbetrieb in jedem Mo-
Glasbruch*
dus möglich. Im folgenden sind die Unterschiede
Die Erfassung eines Glasbruchs löst das Abfahren des Rollladen aus. Die Be-
noch einmal dargestellt:
MAN - Manuell triebsart wechselt auf Manuell und verhindert somit das automatische Wieder-
-Manuelle Bedienung möglich auffahren des Rollladen.
-Zeitsteuerung wird nicht beachtet Zufall
-Sonnenfunktion, Dämmerungsfunktion werden
Die eingestellten Fahrzeiten werden mit einer zufälligen Abweichung von
nicht ausgeführt
+/-15 Min. ausgeführt.
-Glasbruchsensor wird bei Aktivierung beachtet
Einstellen der Relaislaufzeit
-Bedienung über Nebenstellen nicht möglich, nur
Durch die Relaislaufzeit kann die Fahrzeit des Rollladens begrenzt werden. Da-
Notsignale
zu ist manuell die Zeit zu ermitteln, die der Rollladen benötigt, um von seiner
AUTO - Automatik
unteren Position in die obere Endposition zu fahren. Die ermittelte Zeit wird als
-Manuelle Bedienung möglich
Relaislaufzeit programmiert. (Angabe in Sek.)
-Zeitsteuerung wird ausgeführt
Aktivierung der Selbsthaltungslöschung
-Sonnenfunktion, Dämmerungsfunktion werden
Die Aktivierung dieser Funktion bewirkt, dass nach jeder Fahrzeit ein Rücksetz-
ausgeführt, wenn diese aktiviert sind
impuls ausgelöst wird. Dieser Impuls bewirkt, dass sich die angeschlossenen
-Glasbruchsensor wird bei Aktivierung beachtet
Elemente einer Steuerungsanlage aus der Selbsthaltung lösen.
-Bedienung über Nebenstellen möglich
4. Montage, Anschluss und Inbetriebnahme
Die Uhr ist zweiteilig aufgebaut und besteht aus einem Leistungs-
modul und einem Uhrmodul.
Aufbau:
1) Leistungsmodul für 2) Uhrmodul
Unterputzmontage
1. Netzanschlussleiste:
Isolieren Sie die Enden der Netzleitung auf einer Länge von 6mm ab
und klemmen diese an die entsprechenden Klemmen der Netz-
klemmleiste gemäß Schaltplan. Prüfen Sie die Leitungen auf festen
Sitz in der Klemme. Der anzuschließende Leitungsquerschnitt darf
1,5mm 2 nicht überschreiten. Im Auslieferungszustand befindet
sich eine Brücke zwischen L und C. Falls ein potentialfreier
Kontakt benötigt wird, so muß diese Brücke entfernt werden.
C (Common) ist hierbei der gemeinsame Pol der Relaiskontakte.
Achtung: Relaiskontakte sind nicht geeignet für sichere Klein-
spannung (SELV).
Stellen Sie die Verbindung des Schutzleiters (grün-gelb) zum Motor
her. Die Relais sind für einen maximalen Strom von 5A ausgelegt.
N L1 C
5A max
Nebenstelle
230V/50 Hz
Oben SETI
1 2 3 4 5 6
Made in Germany
Sehr geehrter Kunde,
Sie haben sich mit dem Kauf des SELVETIMERS für ein Qualitäts-
produkt aus dem Hause SELVE entschieden. Für Ihr Vertrauen
möchten wir uns bedanken.
Bitte lesen Sie die Einbau- und Bedienungsanleitung des
SELVETIMERS vollständig durch und beachten Sie alle Sicher-
heitshinweise.
Bei Schäden, die durch Nichtbeachtung dieser Anleitung und der
Sicherheitshinweise entstehen, erlischt die Gewährleistung. Für
daraus resultierende Folgeschäden übernehmen wir keine Haftung.
Bitte bewahren Sie diese Anleitung auf.
1. Sicherheitshinweise
Der elektrische Anschluss des SELVETIMERS darf nur von einer zu-
gelassenen Elektrofachkraft ausgeführt werden. Die Vorschriften
des VDE und des örtlichen Netzbetreibers sind dabei unbedingt zu
beachten.
Vor Beginn der Arbeiten ist die Zuleitung/Anschlussstelle span-
nungslos zu schalten und gegen Wiedereinschalten zu sichern. Die
Spannungslosigkeit ist zu prüfen.
Vor Berührung der elektrischen Kontakte, z. B. beim Ein-/Ausbau der
Uhr oder Abziehen des Uhrmoduls sind geeignete Schutzmaßnah-
men gegen statische Aufladung zu treffen.
Sicherheitshinweise:
Achtung: Batterien gehören nicht in Kinderhand.
Verbrauchte Batterien umweltfreundlich entsorgen.
Batterien nur durch identischen Typ (CR 2032) ersetzen.
In den 4 Ecken der Uhr befinden sich unterhalb der Anzeigenabdek-
kung Taster. Die Betätigung der Taster erfolgt durch Druck auf die je-
weilige Ecke der Abdeckung.
M = Mode. Die einmalige Betätigung dieser Taste zeigt die
Betriebsart (MAN-Manuell, AUTO-Automatik) an, ein
erneutes Drücken bewirkt den Wechsel der Betriebsart.
Sobald die Taste M 3 Sekunden lang gedrückt wird, erfolgt
der Sprung in die Einstellungsmenüs (TIME-Einstellung
der Uhrzeit, Einstellung der Fahrzeiten, PROG-Einstel-
lung der Parameter).
ok = ok. Diese Taste dient dazu von einem Einstellungsmenü
in das nächste Untermenü zu wechseln. Die angezeigten
bzw. eingestellten Werte werden abgespeichert.
▲ (Auf) = Im Modus MAN und AUTO bewirkt diese Taste das Auf-
fahren des Rollladens. In einem Einstellungsmenü können
mit dieser Taste die angezeigten Werte erhöht werden.
▼ (Ab) = Im Modus MAN und AUTO bewirkt diese Taste das Ab-
fahren des Rollladens. In einem Einstellungsmenü können
mit dieser Taste die angezeigten Werte verringert werden.
Für den versierten Kunden sei hier auf die Kurzbedienungsanleitung
(7.) hingewiesen.
2. Niederspannungsklemmleiste:
Zum Anklemmen der Sensorik öffnen Sie den Deckel der Niederspan-
nungsklemmleiste. Die Klemmen 1 und 2 sind bei der Zeitschaltuhr nicht
belegt. Die Klemmen 3 und 4 sind für den Glasbruchsensor. Der Glas-
bruchsensor ist ein geschlossener Schalter, welcher durch Erschütte-
rung kurzzeitig öffnet. Sollen mehrere Fenster durch Glasbruchsenso-
ren überwacht werden, so müssen diese Sensoren in Reihe geschaltet
werden. Die Klemmen 5 und 6 sind für den Lichtsensor vorgesehen. Beim
Anschluss des Lichtsensors ist auf richtige Polung zu achten. Sichern Sie
die Anschlussdrähte zusätzlich durch Verschließen der Klappe.
HINWEIS: Verwenden Sie keinen anderen Lichtsensor, da die Uhr auf die-
sen Sensor abgestimmt ist.
3. Befestigung
Schieben Sie das Leistungsmodul in die Unterputzdose, bis der Metall-
rahmen auf der Wand aufliegt. Befestigen Sie den Metallrahmen mit den
mitgelieferten Schrauben an den Befestigungslöchern der Unterputz-
dose. Beim Einbau der Uhr in eine Schalterkombination ist besonders
auf die exakte Ausrichtung des Leistungsmoduls zu achten, da sich
sonst Schwierigkeiten beim Aufschieben des Uhrmoduls oder bei der
Bedienung ergeben können.
4. Klebepads
Kleben Sie die mitgelieferten Klebepads auf den Metallrahmen und
entfernen die Schutzfolie.
5. Inbetriebnahme
Vor der Inbetrtiebnahme der Uhr ist die mitgelieferte Lithium Batterie
(CR 2032) in das Batteriefach (Polarität beachten) an der Unterseite des
Uhrmoduls zu stecken und der nebenliegende Resettaster zu drücken.
Reset: Sämtliche Einstellungen der Uhr werden in
den Auslieferungszustand zurückgesetzt. Dabei geht
auch die Uhrzeit verloren.
Werkseinstellungen: Uhrzeit: 08:00Uhr,
Fahrzeiten: Mo-Fr: Auf 07:00 Uhr, Ab 21:00 Uhr,
Sa u. So: Auf 09:00 Uhr, Ab 22:00 Uhr
Abb.: Rückseite des Uhrmoduls
