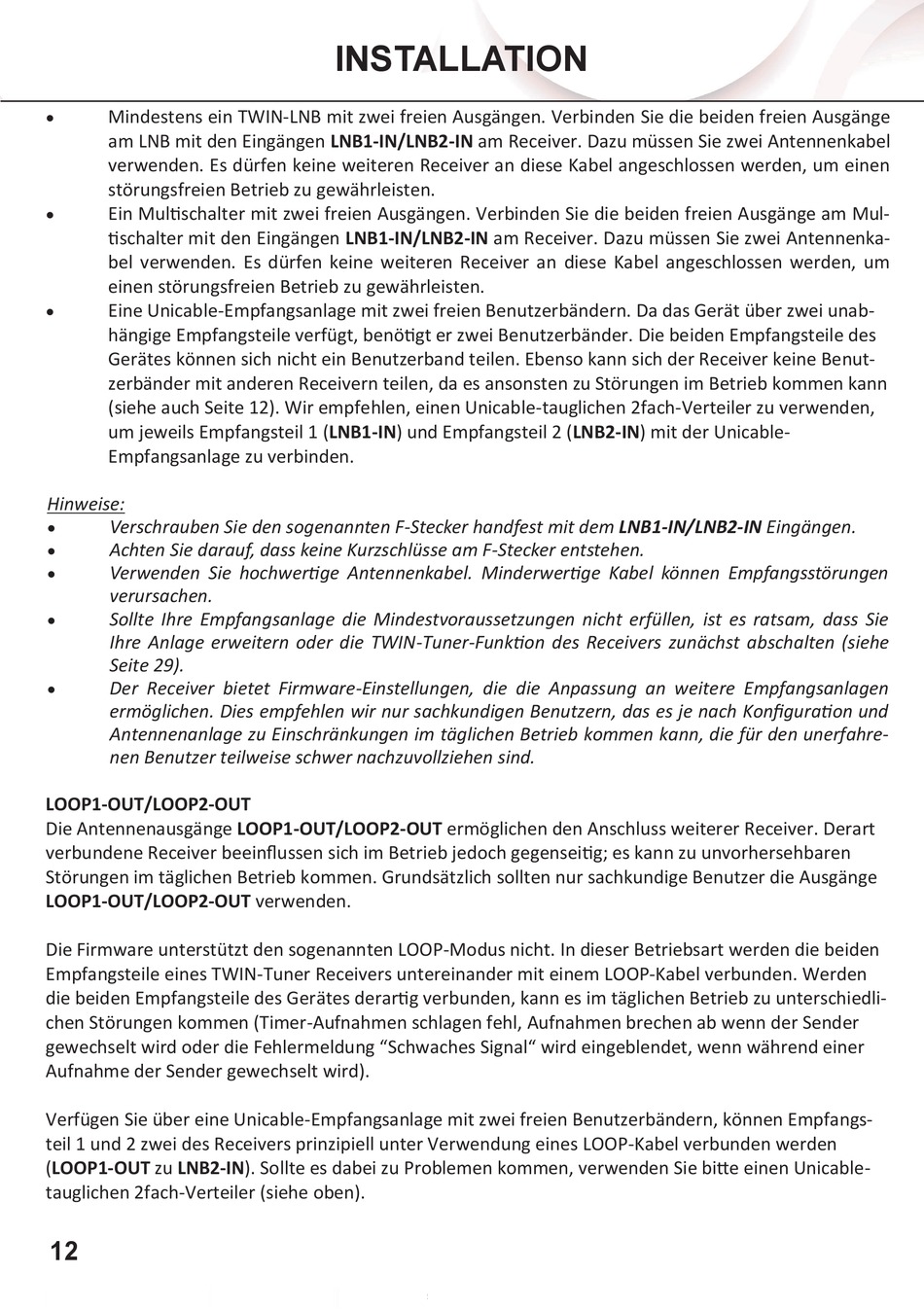

Mindestens ein TWIN-LNB mit zwei freien Ausgängen. Verbinden Sie die beiden freien Ausgänge
am LNB mit den Eingängen LNB1-IN/LNB2-IN am Receiver. Dazu müssen Sie zwei Antennenkabel
verwenden. Es dürfen keine weiteren Receiver an diese Kabel angeschlossen werden, um einen
störungsfreien Betrieb zu gewährleisten.
Ein Multischalter mit zwei freien Ausgängen. Verbinden Sie die beiden freien Ausgänge am Mul-
tischalter mit den Eingängen LNB1-IN/LNB2-IN am Receiver. Dazu müssen Sie zwei Antennenka-
bel verwenden. Es dürfen keine weiteren Receiver an diese Kabel angeschlossen werden, um
einen störungsfreien Betrieb zu gewährleisten.
Eine Unicable-Empfangsanlage mit zwei freien Benutzerbändern. Da das Gerät über zwei unab-
hängige Empfangsteile verfügt, benötigt er zwei Benutzerbänder. Die beiden Empfangsteile des
Gerätes können sich nicht ein Benutzerband teilen. Ebenso kann sich der Receiver keine Benut-
zerbänder mit anderen Receivern teilen, da es ansonsten zu Störungen im Betrieb kommen kann
(siehe auch Seite 12). Wir empfehlen, einen Unicable-tauglichen 2fach-Verteiler zu verwenden,
um jeweils Empfangsteil 1 (LNB1-IN) und Empfangsteil 2 (LNB2-IN) mit der Unicable-
Empfangsanlage zu verbinden.
Hinweise:
Verschrauben Sie den sogenannten F-Stecker handfest mit dem LNB1-IN/LNB2-IN Eingängen.
Achten Sie darauf, dass keine Kurzschlüsse am F-Stecker entstehen.
Verwenden Sie hochwertige Antennenkabel. Minderwertige Kabel können Empfangsstörungen
verursachen.
Sollte Ihre Empfangsanlage die Mindestvoraussetzungen nicht erfüllen, ist es ratsam, dass Sie
Ihre Anlage erweitern oder die TWIN-Tuner-Funktion des Receivers zunächst abschalten (siehe
Seite 29).
Der Receiver bietet Firmware-Einstellungen, die die Anpassung an weitere Empfangsanlagen
ermöglichen. Dies empfehlen wir nur sachkundigen Benutzern, das es je nach Konfiguration und
Antennenanlage zu Einschränkungen im täglichen Betrieb kommen kann, die für den unerfahre-
nen Benutzer teilweise schwer nachzuvollziehen sind.
LOOP1-OUT/LOOP2-OUT
Die Antennenausgänge LOOP1-OUT/LOOP2-OUT ermöglichen den Anschluss weiterer Receiver. Derart
verbundene Receiver beeinflussen sich im Betrieb jedoch gegenseitig; es kann zu unvorhersehbaren
Störungen im täglichen Betrieb kommen. Grundsätzlich sollten nur sachkundige Benutzer die Ausgänge
LOOP1-OUT/LOOP2-OUT verwenden.
Die Firmware unterstützt den sogenannten LOOP-Modus nicht. In dieser Betriebsart werden die beiden
Empfangsteile eines TWIN-Tuner Receivers untereinander mit einem LOOP-Kabel verbunden. Werden
die beiden Empfangsteile des Gerätes derartig verbunden, kann es im täglichen Betrieb zu unterschiedli-
chen Störungen kommen (Timer-Aufnahmen schlagen fehl, Aufnahmen brechen ab wenn der Sender
gewechselt wird oder die Fehlermeldung "Schwaches Signal" wird eingeblendet, wenn während einer
Aufnahme der Sender gewechselt wird).
Verfügen Sie über eine Unicable-Empfangsanlage mit zwei freien Benutzerbändern, können Empfangs-
teil 1 und 2 zwei des Receivers prinzipiell unter Verwendung eines LOOP-Kabel verbunden werden
(LOOP1-OUT zu LNB2-IN). Sollte es dabei zu Problemen kommen, verwenden Sie bitte einen Unicable-
tauglichen 2fach-Verteiler (siehe oben).
12
INSTALLATION
