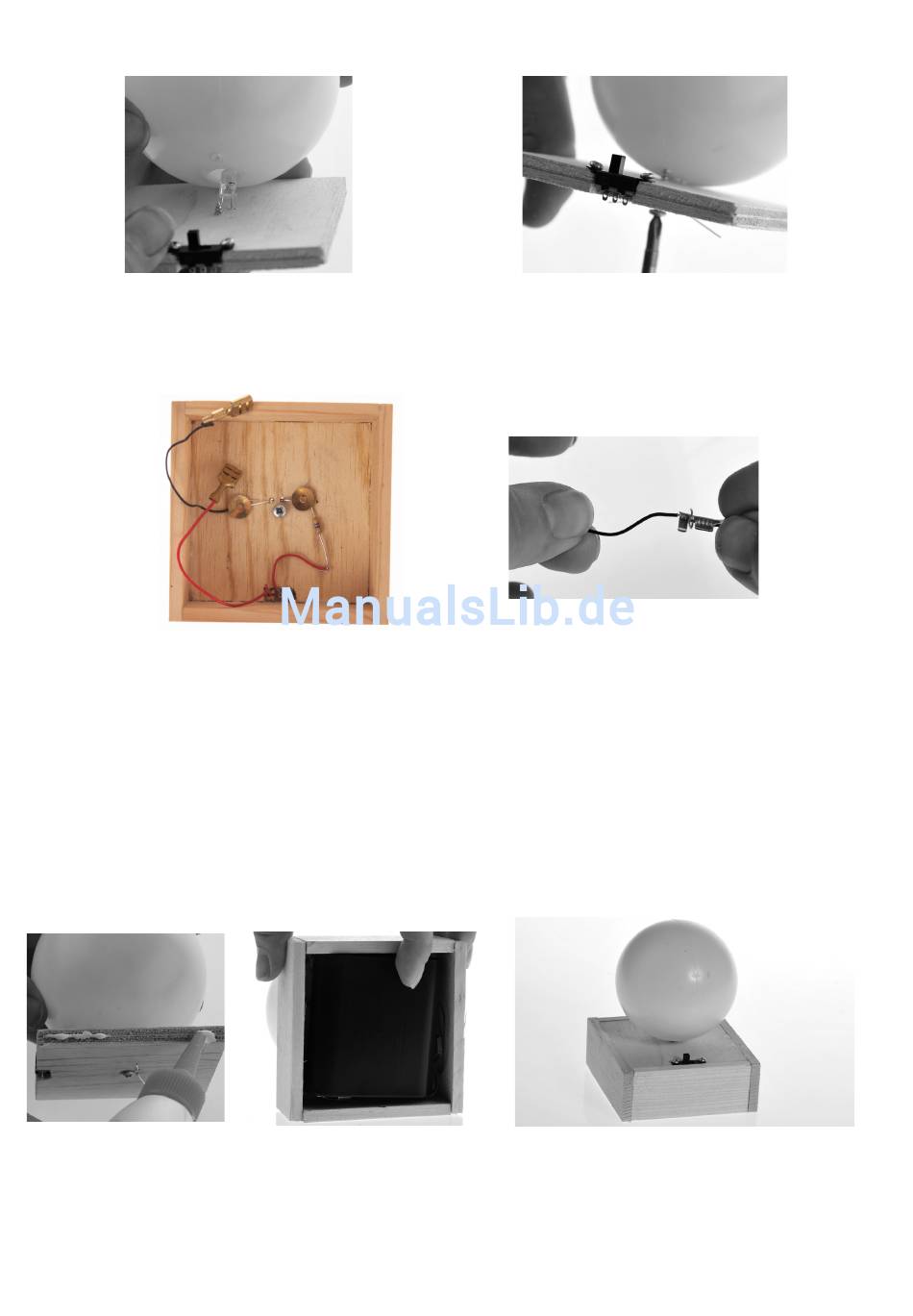

Schritt 6
Die Kunststoffkugel über die Rainbow-LED stülpen, so dass diese in der Öffnung der Kugel verschwindet. .
Von der Unterseite die Blechschraube (Teil 10) durch die Sperrholzplatte stecken und die Kugel damit auf der Grundplatte
fixieren.
Schritt 7
Ein ca. 100 mm und ein ca. 30mm langes Stück Schaltdraht, rot (Teil 9) ablängen und alle Enden der Zuschnitte ca. 10-15 mm
abisolieren. Das 100mm Kabel am äußeren Anschluß des Schalters durch das Loch des Anschlusses stecken und verdrehen. Es
darf keinen Kontakt mit einem anderen Schalteranschlusses geben! Am freien Enden eine Flachsteckhülse (Teil 7) anbringen.
Dazu das abisolierte Kabelende am Ende der Flachsteckhülse einstecken und die Hülse mit einer Zange zusammendrücken
Das zweite Kabel (30mm) auf die gleiche Weise mit dem mittleren Anschluß des Schalters verbinden. Das andere abisolierte
Ende um einen Anschluss des Widerstandes wickeln. Anderen Anschluss des Widerstandes mit dem langen Anschlussbein der
LED (= Pluspol) verdrillen. Mit einem Reißnagel die verbundenen Kontakte an der Grundplatte befestigen.
Vom schwarze Kabel (Teil 8) ca. 100 mm langes Stück ablängen und beide Enden ca. 10-15 mm abisolieren. Ein abisoliertes
Ende um das kurze Anschlussbein der LED (= Minuspol/abgeflachte Seite am LED-Gehäuse) wickeln. Mit einem Reißnagel den
umwickelten Kontakt an der Grundplatte befestigen.
Am freien Ende eine Flachsteckhülse (Teil 7) anbringen.
Dazu das abisolierte Kabelende am Ende der Flachsteckhülse einstecken und die Hülse mit einer Zange zusammendrücken.
Schritt 8
Die Seitenteile (80x30x5 mm+70x30x5 mm) um die Sperrholzplat-
te leimen.
Gleiche Leistenzuschnitte liegen sich gegenüber!
Nach dem Trocknen Holzteile sauber verschleifen.
D108982#1
BAUANLEITUNG
Schritt 9
Die Batterie mit den Flachsteckhülsen anschließen
(Polung beachten!) und in den Rahmen einlegen.
Batterie evtl. mit Klebeband fixieren. Leuchtkugel auf
den Tisch stellen und einschalten.
Die Kugel wechselt in kurzen Zeitabständen die Far-
be (der Leuchteffekt kommt im Dunkeln am besten
zur Geltung).
3
